技术摘要：
本发明提供了一种低成本大功率智能控制直流配电系统，包括控制模块、通断单元、多个第一磁保持继电元件、和与各第一磁保持继电元件一一对应的第二磁保持继电元件；所有第一磁保持继电元件的脉冲输入端和所有第二磁保持继电元件的脉冲输入端的电连接于控制模块；通断单  全部
背景技术：
请参照图1，现有的配电系统包括交流配电设备101、可再生能源单元102、控制器 单元103、市电单元104、发电机组单元105、高频开关电源单元106、第一直流配电设备107、 蓄电池单元108、第二直流配电设备109、多个直流用电设备1010和多个交流用电设备1011。 可再生能源单元102通过控制器单元103向交流配电设备101提供交流电。市电单元104和发 电机组单元105直接向交流配电设备101提供交流电。交流配电设备101将交流电配电到高 频开关电源单元106和多个交流用电设备1011中。高频开关电源单元106用于将交流电转化 为直流电。蓄电池单元108中包括多个蓄电池组，高频开关电源单元106输出的直流电通过 第一直流配电设备107配电到多个蓄电池组中。多个蓄电池组中至少一个用于通过第一直 流配电设备107向高频开关电源单元106供电。高频开关电源单元106输出的直流电通过第 二直流配电设备109配电到多个直流用电设备1010中。交流配电设备101中采用交流接触器 进行配电控制。第一直流配电设备107和第二直流配电设备109中采用直流接触器和直流继 电器进行配电控制。由于交流接触器的器件体积大，从而导致交流配电设备101的体积大和 成本高。同理，由于直流接触器和直流继电器的器件体积大，从而导致第一直流配电设备 107和第二直流配电设备109的体积大和成本高。
技术实现要素：

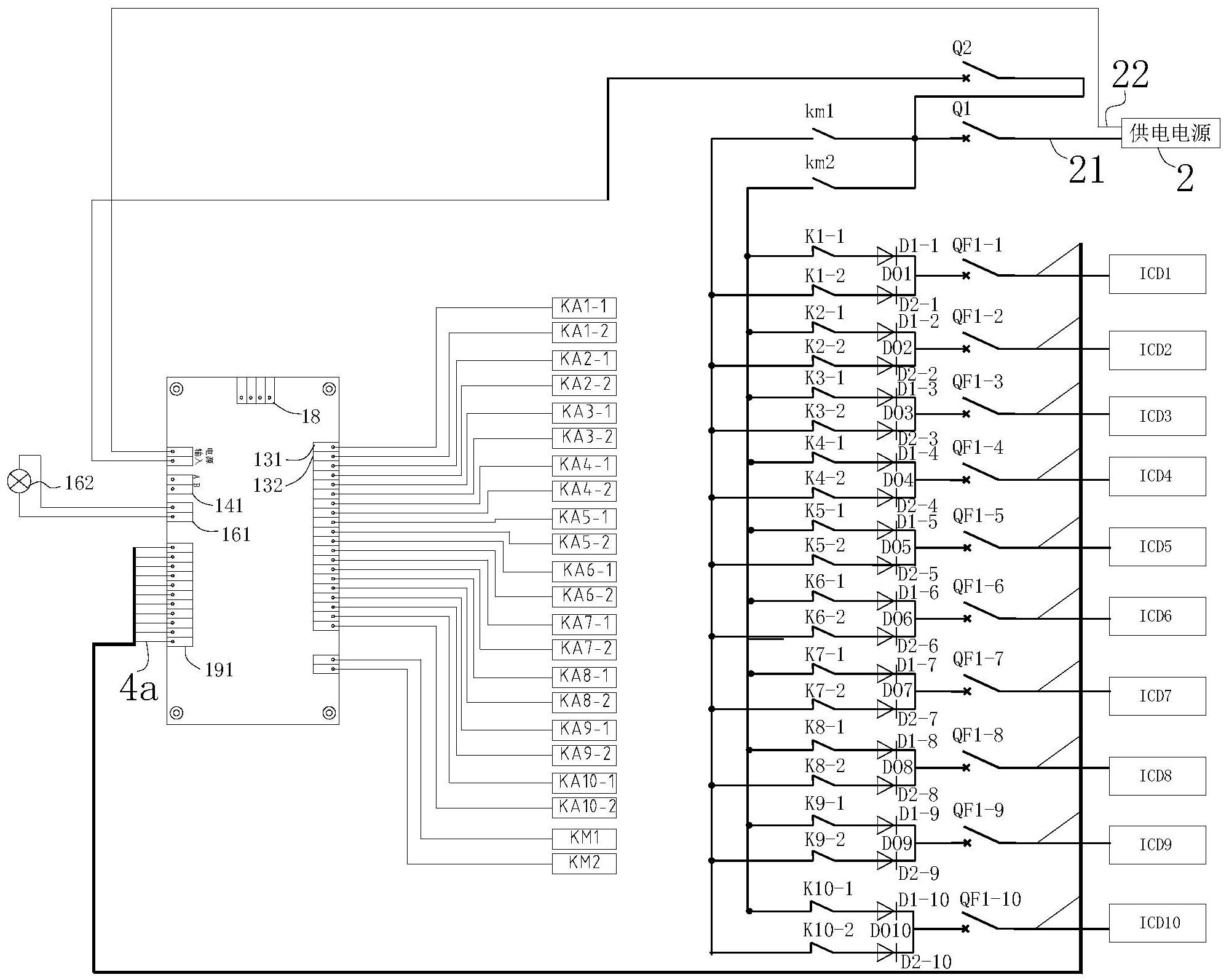

本发明的目的在于提供一种低成本大功率智能控制直流配电系统，以解决现有技 术中存在的配电设备体积大和成本高的技术问题。 为实现上述目的，本发明采用的技术方案是：提供一种低成本大功率智能控制直 流配电系统，包括控制模块、通断单元、多个第一磁保持继电元件、和与各所述第一磁保持 继电元件一一对应的第二磁保持继电元件； 所述控制模块用于控制各第一磁保持继电元件和各所述第二磁保持继电元件的 合闸导通或分闸截止； 所有所述第一磁保持继电元件的脉冲输入端和所有所述第二磁保持继电元件的 脉冲输入端的电连接于所述控制模块； 所述通断单元用于控制所有所述第一磁保持继电元件的触点的一端同时连通或 同时断开于供电电源，还用于控制所有所述第二磁保持继电元件的触点的一端同时连通或 同时断开于所述供电电源； 所述第一磁保持继电元件的触点的另一端与对应的所述第二磁保持继电元件的 触点的另一端连接于节点，各所述节点用于与用电设备一一对应且用于连接对应的所述用 电设备的通电端。 4 CN 111614075 A 说　明　书 2/14 页 进一步地，所述通断单元包括第一继电器和第二继电器； 所述第一继电器的触点的一端电连接于所述供电电源，所述第一继电器的触点的 另一端电连接于所有所述第一磁保持继电元件的触点的一端； 所述第二继电器的触点的一端电连接于所述供电电源，所述第二继电器的触点的 另一端电连接于所有所述第二磁保持继电元件的触点的一端。 进一步地，所述控制模块还用于控制所述第一继电器的合闸导通或分闸截止，以 及还用于控制所述第二继电器的合闸导通或分闸截止； 所述第一继电器的线圈和所述第二继电器的线圈电连接于所述控制模块。 进一步地，所述低成本大功率智能控制直流配电系统还包括多个第一二极管，各 所述第一二极管与所述第一磁保持继电元件一一对应，各所述第一二极管的正极端电连接 于对应的所述第一磁保持继电元件的触点的另一端，各所述第一二极管的负极端电连接于 对应的所述节点。 进一步地，所述低成本大功率智能控制直流配电系统还包括多个第二二极管，各 所述第二二极管与所述第二磁保持继电元件一一对应； 各所述第二二极管的正极端电连接于对应的所述第二磁保持继电元件的触点的 另一端，各所述第二二极管的负极端电连接于对应的所述节点。 进一步地，所述低成本大功率智能控制直流配电系统还包括多个用电保护开关器 件，各所述用电保护开关器件与所述节点一一对应，各所述用电保护开关器件均具有第一 端和第二端，各所述用电保护开关器件的第一端电连接于对应的所述节点，各所述用电保 护开关器件的另一端电连接于对应的所述用电设备的通电端。 进一步地，所述控制模块还用于采样电压，所述控制模块包括多个控制电压采样 端，所述低成本大功率智能控制直流配电系统还包括有多个电压采样线，各所述电压采样 线与所述用电保护开关器件一一对应，各所述电压采样线与所述控制电压采样端一一对 应，各所述电压采样线的一端电连接于对应的所述用电保护开关器件的第二端，各所述电 压采样线的另一端电连接于对应的所述控制电压采样端。 进一步地，所述低成本大功率智能控制直流配电系统还包括总保护开关器件，所 述总保护开关器件具有第一端和第二端； 所述通断单元还用于控制所有所述第一磁保持继电元件的触点的一端同时连通 或同时断开于所述总保护开关器件的第一端，还用于控制所有所述第二磁保持继电元件的 触点的一端同时连通或同时断开于所述总保护开关器件的第一端； 所述总保护开关器件的第二端电连接于所述供电电源。 进一步地，所述控制模块还包括一正电源端和一负电源端，所述控制模块的正电 源端用于连接所述供电电源，所述控制模块的负电源端用于连接所述供电电源或接地。 进一步地，所述低成本大功率智能控制直流配电系统还包括一控制模块电源保护 开关器件，所述控制模块电源保护开关器件具有第一端和第二端，所述控制模块电源保护 开关器件的第一端电连接于所述控制模块的正电源端，所述控制模块电源保护开关器件的 第二端电连接于所述供电电源。 进一步地，所述低成本大功率智能控制直流配电系统还包括一控制模块电源保护 开关器件，所述控制模块电源保护开关器件具有第一端和第二端，所述控制模块电源保护 5 CN 111614075 A 说　明　书 3/14 页 开关器件的第一端电连接于所述控制模块的正电源端，所述控制模块电源保护开关器件的 第二端电连接于所述供电电源的负极线。 本发明提供的一种低成本大功率智能控制直流配电系统的有益效果在于：与现有 技术相比，本发明的第一磁保持继电元件和第二磁保持继电元件的体积小，极大地降低了 配电系统的体积。当需要使各用电设备对应的第一磁保持继电元件合闸导通或分闸截止 时，先通过通断单元使所有的第一磁保持继电元件的触点与供电电源断开，再通过控制模 块使第一磁保持继电元件的触点合闸导通或分闸截止，保证第一磁保持继电元件的触点在 无电流和电压的状态下进行合闸导通或分闸截止，使第一磁保持继电元件的触点在合闸导 通或分闸截止的瞬间不会产生电弧，使第一磁保持继电的触点不受到电弧的破坏，提高了 第一磁保持继电元件的使用寿命。当需要使各用电设备对应的第二磁保持继电元件合闸导 通或分闸截止时，先通过通断单元使所有的第二磁保持继电元件的触点与供电电源断开， 再通过控制模块使第二磁保持继电元件的触点合闸导通或分闸截止，保证第二磁保持继电 元件的触点在无电流和电压的状态下进行合闸导通或分闸截止，使第二磁保持继电元件的 触点在合闸导通或分闸截止的瞬间不会产生电弧，使第二磁保持继电的触点不受到电弧的 破坏，提高了第二磁保持继电元件的使用寿命。第一磁保持继电元件和第二磁保持继电元 件在合闸导通或分闸截止时，需要控制模块发送对应的脉冲信号即可，第一磁保持继电元 件和第二磁保持继电元件在工作过程中不需要电能，第一磁保持继电元件依靠自身的磁力 保持合闸导通或分闸截止，第二磁保持继电元件依靠自身的磁力保持合闸导通或分闸截 止，相比于交流接触器、直流接触器、交流继电器和直流继电器在工作过程中需要电能维 持，第一磁保持继电元件和第二磁保持继电元件极大地降低了配电系统的功耗。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例或现有技术描述 中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些 实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些 附图获得其他的附图。 图1为现有技术的结构示意图； 图2为本发明实施例提供的一种低成本大功率智能控制直流配电系统的结构示意 图一； 图3为本发明实施例提供的一种低成本大功率智能控制直流配电系统的结构示意 图二； 图4为本发明实施例提供的一种低成本大功率智能控制直流配电系统的结构示意 图三。 其中，图中各附图标记： 111、第一DC/DC稳压单元；112a、DC/DC电源单元；112b、AC/DC电源单元；113、第二 DC/DC稳压单元；12、中央处理单元；13、磁保持继电器驱动单元；131、第一磁保持继电器驱 动单元；132、第二磁保持继电器驱动单元；141、通讯模块；142、无线通信模块；15、AD通道切 换模块；161、故障指示模块；162、故障指示灯；163、继电器状态识别模块；171、温度模拟量 输入端口；172、电流模拟量输入端口；173、电压采样模块；18、拨码开关；191、控制电压采样 6 CN 111614075 A 说　明　书 4/14 页 端；2、供电电源；21、负极线；22、正极线；31、执行电路板；4a、电压采样线；5a、控制电源保护 开关器件；6a、输入保护开关器件；KM1、第一继电器的线圈；km1、第一继电器的触点；KM2、第 二继电器的线圈；km2、第二继电器的触点；Q1、总保护开关器件；Q2、控制模块电源保护开关 器件；101、交流配电设备；102、可再生能源单元；103、控制器单元；104、市电单元；105、发电 机组单元；106、高频开关电源单元；107、第一直流配电设备；108、蓄电池单元；109、第二直 流配电设备；1010、直流用电设备；1011、交流用电设备。
