技术摘要：
本申请提供一种网络仿真方法及装置，涉及通信技术领域，通过建立一种网络拓扑图，可以直观地向用户展示出用户所在区域的实际网络覆盖情况，使用户可放心购买运营商提供的业务。该方法包括：响应于用户的第一触发操作，确定出目标基站与多个周边基站的网络拓扑图；确定  全部
背景技术：
运营商在营销低时延高可靠通信(u l t r a  r e l i a b l e  l o w  l a t e n c y  communications，URLLC)类业务时，通常需要与用户签署服务水平协议(service-level  agreement，SLA)。同时，运营商需要向用户承诺签署的SLA中所提供给用户的URLLC类业务 的服务质量(quality  of  service，QoS)水平。 目前，用户在签署SLA时，无法知晓在实际应用中运营商提供的URLLC类业务的QoS 水平是否能够达到协议中的QoS水平。
技术实现要素：

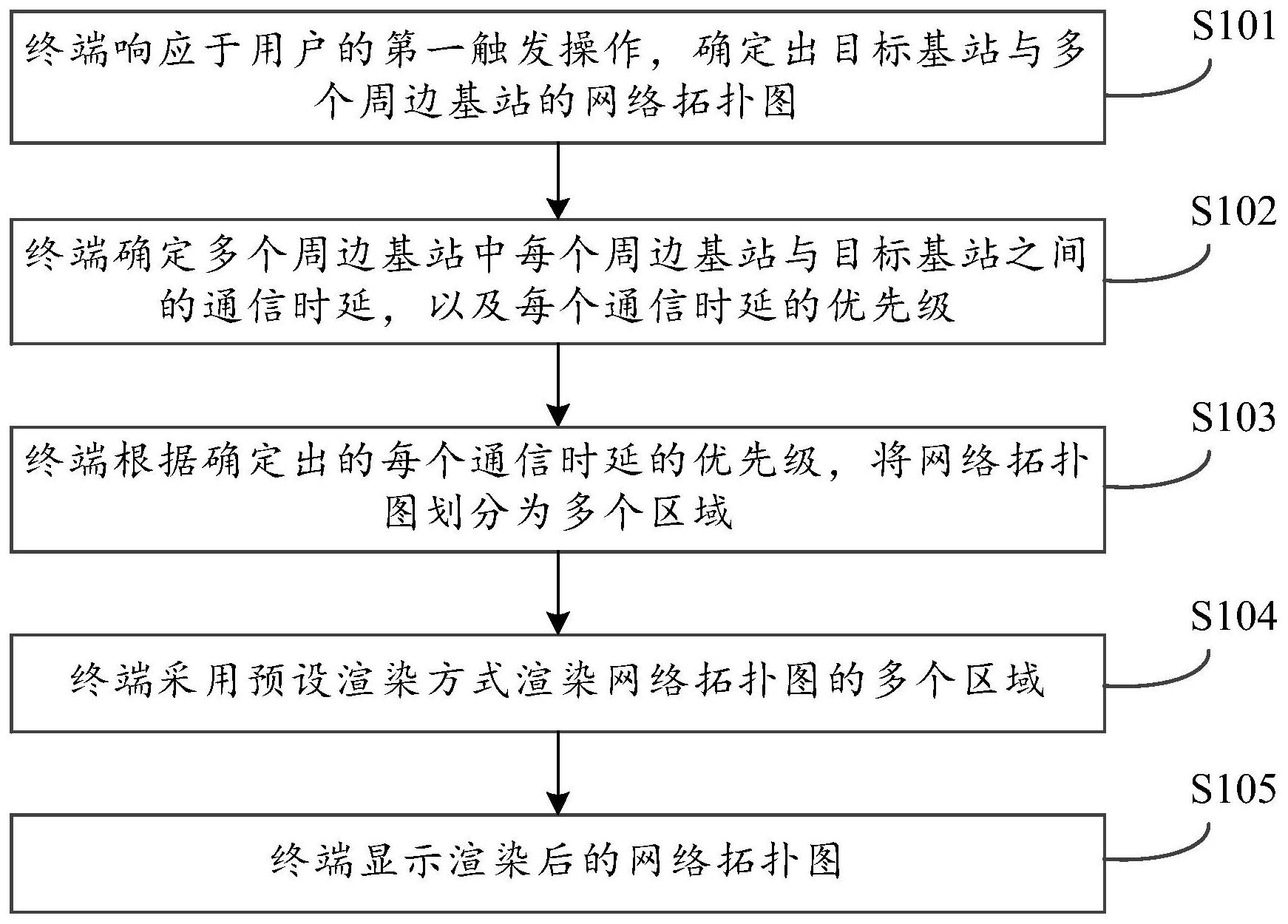

本申请提供一种网络仿真方法及装置，通过建立一种网络拓扑图，可以直观地向 用户展示用户所在区域的实际网络覆盖情况，从而用户可以确定运营商提供的QoS水平能 否达到协议中承诺的QoS水平。 为达到上述目的，本申请采用如下技术方案： 第一方面，本申请提供一种网络仿真方法，包括：网络仿真装置响应于用户的第一 触发操作，确定出目标基站与在目标基站的预设范围内的多个周边基站的网络拓扑图。其 中，第一触发操作可以包括用户输入的目标基站的位置信息以及预设范围。然后，网络仿真 装置确定出多个周边基站中每个周边基站与目标基站之间的通信时延以及每个通信时延 的优先级，再根据确定出的每个通信时延的优先级将之前确定出的网络拓扑图划分为多个 区域。网络仿真装置采用预设渲染方式渲染网络拓扑图的多个区域，且对于多个区域中不 同区域采用的不同的渲染方式进行渲染，最后显示出渲染后的网络拓扑图。 QoS水平中最关键的指标为“通信时延”，本申请主要以通信时延为依据，终端可以 根据通信时延的等级将确定出的目标基站与多个周边基站之间的网络拓扑图划分为不同 区域。并且，采用不同的渲染方式渲染这些划分的区域。所以，终端最终显示出的渲染后的 网络拓扑图可以直观地向用户展示出用户所在区域的实际网络覆盖情况。这样，用户可以 根据渲染后的网络拓扑图来确定运营商提供的业务是否满足自身需求，从而可以放心购买 运营商提供的业务。 第二方面，本申请提供一种网络仿真装置，包括：确定模块、处理模块以及显示模 块。其中，确定模块用于响应于用户的第一触发操作，确定出目标基站与多个周边基站的网 络拓扑图。第一触发操作包括：目标基站的位置信息以及预设范围，多个周边基站为在目标 基站的预设范围内的基站。确定模块，还用于确定多个周边基站中每个周边基站与目标基 站之间的通信时延，以及每个通信时延的优先级。处理模块，用于根据确定模块确定出的每 个通信时延的优先级，将网络拓扑图划分为多个区域。另外，处理模块还用于采用预设渲染 方式渲染网络拓扑图的多个区域。多个区域中不同区域的渲染方式不同。显示模块，应用显 5 CN 111585790 A 说　明　书 2/9 页 示处理模块渲染后的网络拓扑图。 第三方面，本申请提供一种网络仿真装置，包括处理器，所述处理器用于与存储器 耦合，读取并执行所述存储器中的指令，以实现上述第一方面提供的网络仿真方法。 可选地，该网络仿真装置还可以包括存储器，该存储器用于保存该网络仿真装置 的程序指令和数据。 可选地，该网络仿真装置可以是终端，也可以是该终端中的一部分装置，例如可以 是终端中的芯片系统。该芯片系统用于支持终端实现第一方面中所涉及的功能，例如，接 收，发送或处理上述网络仿真方法中所涉及的数据和/或信息。该芯片系统包括芯片，也可 以包括其他分立器件或电路结构。 第四方面，本申请提供一种计算机可读存储介质，计算机可读存储介质中存储有 指令，当计算机执行该指令时，以实现如第一方面提供的网络仿真方法。 第五方面，本申请提供一种计算机程序产品，该计算机程序产品包括计算机指令， 当计算机指令在计算机上运行时，使得所述计算机执行如第一方面所述的网络仿真方法。 需要说明的是，上述计算机指令可以全部或者部分存储在计算机可读存储介质 上。其中，计算机可读存储介质可以与网络仿真装置的处理器封装在一起的，也可以与网络 仿真装置的处理器单独封装，本申请对此不作限定。 本申请中第二方面、第三方面、第四方面以及第五方面的描述，可以参考第一方面 的详细描述；并且，第二方面、第三方面、第四方面、以及第五方面的描述的有益效果，可以 参考第一方面的有益效果分析，此处不再赘述。 在本申请中，上述网络仿真装置的名字对设备或功能模块本身不构成限定，在实 际实现中，这些设备或功能模块可以以其他名称出现。只要各个设备或功能模块的功能和 本发明类似，属于本申请权利要求及其等同技术的范围之内。 本申请的这些方面或其他方面在以下的描述中会更加简明易懂。 附图说明 图1为本申请实施例提供的一种网络仿真方法的流程示意图； 图2为本申请实施例提供的一种显示界面实例； 图3为本申请实施例提供的另一种网络仿真方法的流程示意图； 图4为本申请实施例提供的又一种网络仿真方法的流程示意图； 图5为本申请实施例提供的又一种网络仿真方法的流程示意图； 图6为本申请实施例提供的又一种网络仿真方法的流程示意图； 图7为本申请实施例提供的一种网络仿真装置的结构示意图； 图8为本申请实施例提供的另一种网络仿真装置的结构示意图。
