超高层核心筒外侧楼板明埋式钢筋预留及免凿毛施工方法


技术摘要:
本发明涉及建筑施工的技术领域,公开了一种超高层核心筒外侧楼板明埋式钢筋预留及免凿毛施工方法,包括以下步骤:S10,将组合K板安设于外侧铝模上,所述组合K板具有与混凝土接触的混凝土接触面,所述组合K板的混凝土接触面设有第一铁丝网;S20,将所述组合K板通过对拉  全部
背景技术:
随着社会的高速发展,越来越多的高楼大厦拔地而起,这些建筑为人们的居住或 生产活动提供了更多的空间,满足了人们的需求,并且随着科学技术的进步,也出现了许多 超高层建筑。 目前,超高层建筑中较为常见的为钢筋混凝土核心筒-钢结构框架的结构体系,此 种结构类型的超高层建筑采用错层施工方法,即钢筋混凝土核心筒领先钢结构外框架结构 施工。 针对上述超高层建筑施工,核心筒外围楼层板钢筋常见预埋方法为:将楼层板预 埋钢筋弯折90度随核心筒模板进行暗埋式安装,后期对楼层板位置进行凿毛,并将楼层板 预埋钢筋扳直;另外还有直接采用重新植筋的方法,显而意见的,上述施工方法的成本非常 高,并且,混凝土表面还需要凿毛处理且修补完善。
技术实现要素:

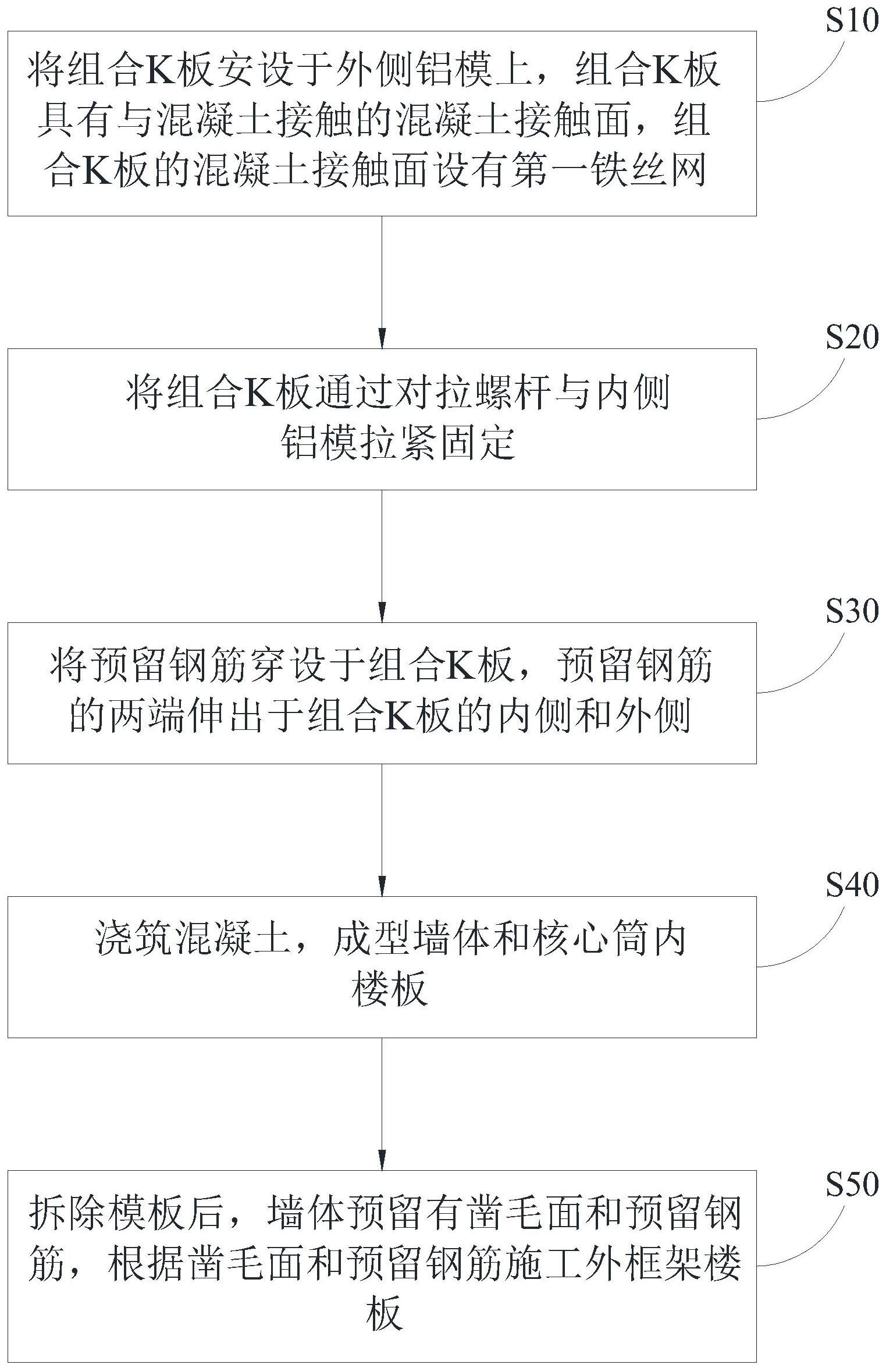

本发明的目的在于提供一种超高层核心筒外侧楼板明埋式钢筋预留及免凿毛施 工方法,旨在解决现有技术中,施工成本高的问题。 本发明是这样实现的,一种超高层核心筒外侧楼板明埋式钢筋预留及免凿毛施工 方法,包括以下步骤: S10,将组合K板安设于外侧铝模上,所述组合K板具有与混凝土接触的混凝土接触 面,所述组合K板的混凝土接触面设有第一铁丝网; S20,将所述组合K板通过对拉螺杆与内侧铝模拉紧固定; S30,将预留钢筋穿设于所述组合K板,所述预留钢筋的两端伸出于所述组合K板的 内侧和外侧; S40,浇筑混凝土,成型墙体和核心筒内楼板; S50,拆除模板后,所述墙体预留有粗糙毛面和预留钢筋,根据所述粗糙毛面和所 述预留钢筋施工外框架楼板。 可选的,所述组合K板包括上K板和下K板,所述上K板对接于所述下K板的上部,所 述上K板的下部设有所述第一铁丝网。 可选的,所述上K板的下部根据楼板钢筋的设计开设有多个间隔布置的齿槽,相邻 的所述齿槽之间形成有齿状K板,所述第一铁丝网设于所述齿状K板上,所述预留钢筋自所 述齿槽穿设于所述K板。 可选的,每一所述齿槽预埋有两根所述预留钢筋,且两根所述预留钢筋分别穿设 于所述齿槽的上下两端。 3 CN 111550052 A 说 明 书 2/6 页 可选的,所述步骤S30之后: 将防漏浆盖板盖设于所述上K板的下部,所述防漏浆盖板封堵于所述齿槽。 可选的,所述防漏浆盖板包括铝板和嵌缝铝板,所述铝板盖设于所述K板的下部, 所述嵌缝铝板嵌设于所述齿槽内。 可选的,所述嵌缝铝板背离所述铝板的表面设有第二铁丝网。 可选的,所述预留钢筋具有预留段和埋入段,所述埋入段位于所述组合K板的内 侧,所述预留段位于所述组合K板的外侧,所预留段横向弯折并朝向所述组合K板延伸形成 有弯折段。 可选的,所述组合K板上设有螺栓孔洞,所述步骤S10之后: 在所述组合K板的螺栓孔洞内安设螺丝。 可选的,在步骤S40之前: 在所述组合K板的外侧设槽型加固件,所述槽型加固件的两端分别抵接所述组合K 板的上部和所述外侧铝模,所述组合K板通过所述对拉螺杆拉紧固定。 与现有技术相比,本发明提供的超高层核心筒外侧楼板明埋式钢筋预留及免凿毛 施工方法,通过上述施工步骤,在墙体上通过第一铁丝网形成有粗糙毛面,通过预先埋设的 预留钢筋,在墙体上伸出有预留钢筋,通过粗糙毛面和预留钢筋可直接施工外框架板,相较 于现有技术中,将楼层板预埋钢筋弯折90度随核心筒模板进行暗埋式安装,后期对楼层板 位置进行凿毛,并将楼层板预埋钢筋扳直的方法,或,直接采用重新植筋的方法,本发明给 出的施工步骤无需再对楼层板进行处理,减少了相应的施工步骤,节约了施工成本,施工效 率高。解决了现有技术中,施工成本高的问题。 附图说明 图1是本发明提供的超高层核心筒外侧楼板明埋式钢筋预留及免凿毛施工方法的 步骤示意图; 图2是本发明提供的超高层核心筒外侧楼板明埋式钢筋预留及免凿毛施工方法的 施工主示意图; 图3是本发明一实施例提供的超高层核心筒外侧楼板明埋式钢筋预留及免凿毛施 工方法的施工侧示意图; 图4是图3中A处的放大示意图; 图5是本发明一实施例提供的超高层核心筒外侧楼板明埋式钢筋预留及免凿毛施 工方法的组合K板的结构示意图; 图6是本发明提供的超高层核心筒外侧楼板明埋式钢筋预留及免凿毛施工方法的 防漏浆盖板的结构示意图; 图7是本发明提供的超高层核心筒外侧楼板明埋式钢筋预留及免凿毛施工方法的 防漏浆盖板的嵌缝铝板处的截面示意图; 图8是本发明提供的超高层核心筒外侧楼板明埋式钢筋预留及免凿毛施工方法的 预留钢筋的结构示意图; 图9是本发明又一实施例提供的超高层核心筒外侧楼板明埋式钢筋预留及免凿毛 施工方法的施工侧示意图; 4 CN 111550052 A 说 明 书 3/6 页 图10是图9中B处的放大示意图; 图11是本发明又一实施例提供的超高层核心筒外侧楼板明埋式钢筋预留及免凿 毛施工方法的组合K板的结构示意图; 图12是本发明提供的超高层核心筒外侧楼板明埋式钢筋预留及免凿毛施工方法 的槽型加固件的侧示意图; 图13是本发明提供的超高层核心筒外侧楼板明埋式钢筋预留及免凿毛施工方法 的槽型加固件的主示意图。
