技术摘要：
本发明公开了一种仪器仪表固定放置设备，包括固定底座，所述固定底座呈L型，所述固定底座水平面的顶部开设有固定槽，所述固定底座内且位于固定槽的底部转动连接有丝杆，所述丝杆的一端固定连接有传动盘，所述传动盘的一侧设置有压力调节转动杆，所述调节转动杆与传动盘  全部
背景技术：
仪器仪表是用以检出、测量、观察、计算各种物理量、物质成分、物性参数等的器具 或设备。真空检漏仪、压力表、测长仪、显微镜、乘法器等均属于仪器仪表，广义来说，仪器仪 表也可具有自动控制、报警、信号传递和数据处理等功能，例如用于工业生产过程自动控制 中的气动调节仪表，和电动调节仪表，以及集散型仪表控制系统也皆属于仪器仪表。 在实验室里这些仪器仪表用完之后均要固定放置在一个仪器台上，现有的实验室 里，并没有普及关于仪器仪表的固定放置设备，大多只是整齐地排列在一个仪器台上，那么 当有人从仪器台路过时不慎触碰到了仪器仪表，轻者导致仪器台上仪器仪表排列混乱，重 者会将仪器仪表碰撞导致掉落到地面，带来了不必要的损失。
技术实现要素：

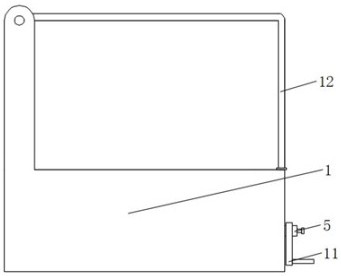

（一）解决的技术问题 针对现有技术的不足，本发明提供了一种仪器仪表固定放置设备，解决了仪器仪表摆 放在仪器台上易跌落的问，保护了仪器仪表的安全。 （二）技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种仪器仪表固定放置设备，包 括固定底座，所述固定底座呈L型，所述固定底座水平面的顶部开设有固定槽，所述固定底 座内且位于固定槽的底部转动连接有丝杆，所述丝杆的一端固定连接有传动盘，所述传动 盘的一侧设置有压力调节转动杆，所述调节转动杆与传动盘传动连接，所述丝杆的表面螺 纹连接有螺纹块，所述螺纹块的顶部固定连接有压板，所述固定底座竖直面的侧面设置有 散热风扇； 所述调节转动杆包括固定盘和固定柱，所述固定柱与固定盘的一侧固定连接，所述固 定盘内开设有空腔，所述空腔内滑动连接有凸块和滑动块，所述凸块与滑动块之间设置有 弹簧，所述空腔内转动连接有螺纹杆，所述螺纹杆的表面螺纹连接有推块，所述推块与滑动 块之间转动连接有连杆，所述固定柱内转动连接有转动杆，所述转动杆的一端与螺纹杆固 定连接，所述转动杆的另一端延伸至固定柱外并固定连接有拧动块。 优选的，所述推块在螺纹杆的表面对称设置，所述螺纹杆的左侧为左旋螺纹，所述 螺纹杆的右侧为右旋螺纹。 优选的，所述传动盘内壁开设有半圆形传动槽，所述凸块一端设置为半球面，所述 凸块卡在半圆形传动槽内。 优选的，所述固定槽的底部设置有防护垫。 优选的，所述固定底座竖直面的侧面设置有与散热风扇适配的通孔，且散热风扇 的一侧设置有防尘网。 3 CN 111594710 A 说　明　书 2/3 页 优选的，所述调节转动杆位于固定底座外部的表面固定连接有转动手把。 优选的，所述凸块的数量为四个，所述凸块沿固定盘轴向等间距布置。 优选的，所述固定盘与固定柱的中心在同一直线上。 优选的，所述固定底座竖直面的顶部转动连接有防护盖。 （三）有益效果 本发明提供了种仪器仪表固定放置设备，具备以下有益效果：通过固定底座水平面的 顶部开设有固定槽，固定槽的设置有丝杆带动的压板，丝杆的一端固定连接有传动盘，传动 盘的一侧设置有压力调节转动杆，调节转动杆与传动盘传动连接，转动调节转动杆通过传 动盘带动丝杆转动，实现通过压板夹紧仪器，同时利用了调节转动杆可调节压力的凸块，转 动力矩过大时，凸块会被压缩，无法带动传动盘转动，避免了压板压力过大对仪器避免造成 损坏；散热风扇便于对仪器进行散热；设置的防护盖避免长时间放置灰尘进入仪器内。 附图说明 图1为本发明整体结构示意图； 图2为本发明固定底座内部结构示意图； 图3为本发明调节转动杆结构示意图； 图4为本发明传动盘的结构示意图。 图中：1-固定底座、2-固定槽、3-丝杆、4-传动盘、41-半圆形传动槽、5-调节转动 杆、51-固定盘、52-固定柱、53-空腔、54-凸块、55-滑动块、56-弹簧、57-螺纹杆、58-推块、 59-连杆、510-转动杆、511-拧动块、6-螺纹块、7-压板、8-散热风扇、9-防尘网、10-防护垫、 11-转动手把、12-防护盖。
