技术摘要：
本发明公开了一种内科用多功能检查装置，涉及检查装置技术领域，解决了现有的叩诊锤的设计结构较为单一，只能进行叩诊检查，且体积大不方便携带，触觉针由于自身比较尖锐，不便于携带的问题。一种内科用多功能检查装置，包括保护机构；所述保护机构由轨道块和控制杆组  全部
背景技术：
内科学是临床医学的一个专科，几乎是所有其他临床医学的基础，亦有医学之母 之称。内科学在临床医学中占有极其重要的位置，它不仅是临床医学各科的基础，而且与它 们存在着密切的联系。在医院神经内科临床中，病人普遍存在着患者感觉不敏锐、言语不清 等问题，这时医生诊断病情就需要借助诊断器具来判断患者神经的损伤程度。 如申请号为：CN201610026310.X的专利中，公开了一种检查台，在检查台上侧设有 折叠照明支架，折叠照明支架下侧设有照明架连接转盘，照明架连接转盘通过照明架固定 座和检查台连接在一起，照明架固定座上面设有照明控制开关，折叠照明支架上面设有照 明架折叠连接转轴，照明架折叠连接转轴右侧设有折叠转轴紧固把手，折叠照明支架上端 设有手术无影灯。本发明结构简单、使用方便，在给内科病人检查时操作简便、省时省力，消 毒彻底，减轻了医务人员的工作难度。 现有神经系统的检查器械种类繁多，这样医生在对病人进行关节或者皮肤的神经 系统进行检查时，需要携带许多的检查器械，其中神经内科中最常用到的检查装置就是叩 诊锤和触觉针，但是叩诊锤的设计结构较为单一，只能进行叩诊检查，而且体积较大无法折 叠不方便携带，实用性不高，触觉针为尖锐的针状金属，虽然体积小，但由于自身比较尖锐， 同样不便于携带，且携带时稍有不慎可能会刺伤医护人员，安全性不高。 于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种内科用多功能检 查装置，以期达到更具有更加实用价值性的目的。
技术实现要素：

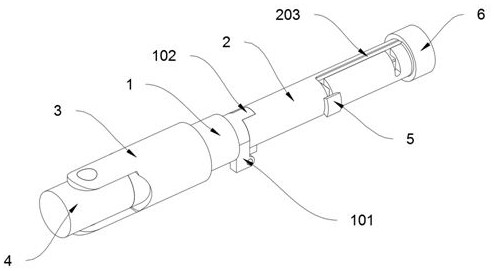

为了解决上述技术问题，本发明提供一种内科用多功能检查装置，以解决现有神 经系统的检查器械种类繁多，这样医生在对病人进行关节或者皮肤的神经系统进行检查 时，需要携带许多的检查器械，其中神经内科中最常用到的检查装置就是叩诊锤和触觉针， 但是叩诊锤的设计结构较为单一，只能进行叩诊检查，而且体积较大无法折叠不方便携带， 实用性不高，触觉针为尖锐的针状金属，虽然体积小，但由于自身比较尖锐，同样不便于携 带，且携带时稍有不慎可能会刺伤医护人员，安全性不高的问题。 本发明内科用多功能检查装置的目的与功效，由以下具体技术手段所达成： 一种内科用多功能检查装置，包括轨道杆，卡接滑筒，叩诊锤，保护机构，快拆帽和触觉 针；所述轨道杆的一端活动连接在握杆一端；所述卡接滑筒插接在轨道杆的一端；所述叩诊 锤的中部通过转杆活动连接在卡接滑筒一端的凸条内；所述保护机构由轨道块和控制杆组 成；所述轨道块插接在握杆的内部；所述控制杆通过转杆转动连接在轨道块内的中部；所述 快拆帽通过活动连接在握杆的一端；所述触觉针固定连接在轨道块的外侧面。 3 CN 111568383 A 说　明　书 2/5 页 进一步的，所述轨道杆和握杆的连接端顶部设有连接块，且连接块通过销杆转动 连接，所述轨道杆和握杆通过销杆转动的方向垂直于叩诊锤的转动方向。 进一步的，所述轨道杆的一端设有加固块，且握杆的一端设有加固槽，所述加固槽 的内径与加固块的外径相同，且加固块和加固槽与连接块为对称设计。 进一步的，所述轨道杆的内部设有轨道槽，所述卡接滑筒的内部设有卡接环，且卡 接滑筒的中部设有避让缺口。 进一步的，所述叩诊锤的一端为半圆球形的设计，且轨道杆的端部为半圆球槽的 设计，且半圆球槽的内径与叩诊锤的一端外径相同，所述卡接环的背面固定连接有拉簧a的 一端，且拉簧a的另一端固定连接在轨道杆的内部。 进一步的，所述轨道块的截面为方形的设计，且握杆的内部设有与轨道块形状相 同的滑槽，所述轨道块的背部设有拉簧b，且拉簧b的两端分别固定连接在轨道块的背部和 握杆内滑槽的一端。 进一步的，所述轨道块与控制杆的连接部位设有扭簧，且扭簧的两端分别固定连 接在轨道块内的底部和控制杆杆体的顶部。 进一步的，所述握杆的杆体设有定位槽，且定位槽为“F”形状的设计，所述定位槽 的横槽延伸至握杆的端部，所述握杆的一端设有外螺纹，且快拆帽的内部设有内螺纹，所述 快拆帽通过螺纹拧接在握杆的一端，且快拆帽的帽体设有出针孔，所述出针孔的圆形与触 觉针的圆心处于同一直线上。 与现有技术相比，本发明具有如下有益效果： 该装置将叩诊锤和触觉针两种检查工具合二为一，功能多样，且叩诊锤可通过轨道杆 和握杆折叠，以减小携带时所占用的面积，方便携带，触觉针在不用时会通过保护机构被牢 牢的固定在握杆的内部，其尖锐的一端不会因为误碰脱出握杆的内部对携带和使用该装置 的医护人员造成危害，提高了该装置的实用性和安全性。 首先，当叩诊锤不用时其一端会在拉簧a的作用下紧紧的卡接在轨道杆的半圆球 槽内部，当叩诊锤使用时，卡接滑筒会带动翻转后的叩诊锤向内移动，将叩诊锤的锤体卡接 在轨道杆的一端，使叩诊锤的角度不再发生变化，轨道杆和握杆的连接块转动方向垂直于 叩诊锤的转动方向，使得当使用叩诊锤进行挥动时，轨道杆和握杆的连接部位不会出现自 动弯曲造成叩诊锤无法正常挥动或者该装置自动变形解体的现象发生，且连接块的对称部 位设有加固块和加固槽，增加了轨道杆和握杆的整体性，使得叩诊锤在使用时更为稳定，提 高了该装置的稳定性。 其次，当该装置不用时，保护机构内的控制杆会在扭簧的作用下紧紧的卡接在定 位槽的竖槽内部，使得轨道块不会移动将一段的触觉针露出握杆的内部对使用或者携带该 装置的医护人员造成刺伤，提高了该装置的分安全性。 再者，快拆帽与握杆螺纹拧接的设计使得当需要更换触觉针时，只需拧下快拆帽 通过转动保护机构的控制杆将轨道块延定位槽的横槽移动出握杆的内部更换轨道块背部 的触觉针即可，操作方便，无需借助任何工具，提高了该装置的灵活性。 附图说明 图1是本发明的结构示意图。 4 CN 111568383 A 说　明　书 3/5 页 图2是本发明折叠后的结构示意图。 图3是本发明伸展后的内部结构示意图。 图4是本发明拆解后的结构示意图。 图5是本发明使用叩诊锤和触觉针时的结构示意图。 图6是本发明保护机构的结构示意图。 图7是本发明A部位放大的结构示意图。 图8是本发明B部位放大的结构示意图。 图9是本发明C部位放大的结构示意图。 图中，部件名称与附图编号的对应关系为： 1、轨道杆；2、握杆；3、卡接滑筒；4、叩诊锤；5、保护机构；6、快拆帽；7、触觉针；101、连接 块；102、加固块；103、轨道槽；201、加固槽；202、滑槽；203、定位槽；301、卡接环；3011、拉簧 a；501、轨道块；502、控制杆；  5011、拉簧b；5021、扭簧；601、出针孔。
