技术摘要：
本申请公开了一种成像装置及电子设备。成像装置包括第一框架、第二框架、成像模组、第一驱动组件及第二驱动组件。第二框架收容在第一框架内。成像模组收容在第二框架内，成像模组包括镜头组件及感光元件，光线经过镜头组件到达感光元件，感光元件用于将光信号转换为电  全部
背景技术：
摄像头拍摄被摄场景时，若摄像头出现抖动，则镜头和图像传感器会发生偏移，导 致摄像头获取的图像的清晰度降低，成像质量较差。为了防止抖动对成像品质造成影响，可 以驱动镜头运动进行防抖，因此需要设置驱动装置，同时，为了满足大众对摄像品质的高要 求，摄像头一般也会具备变焦或对焦的功能，此时，则需要设置更多一个驱动装置驱动镜头 移动以实现对焦或变焦。多个驱动装置的设置使得摄像头的尺寸和重量都大大增加。
技术实现要素：

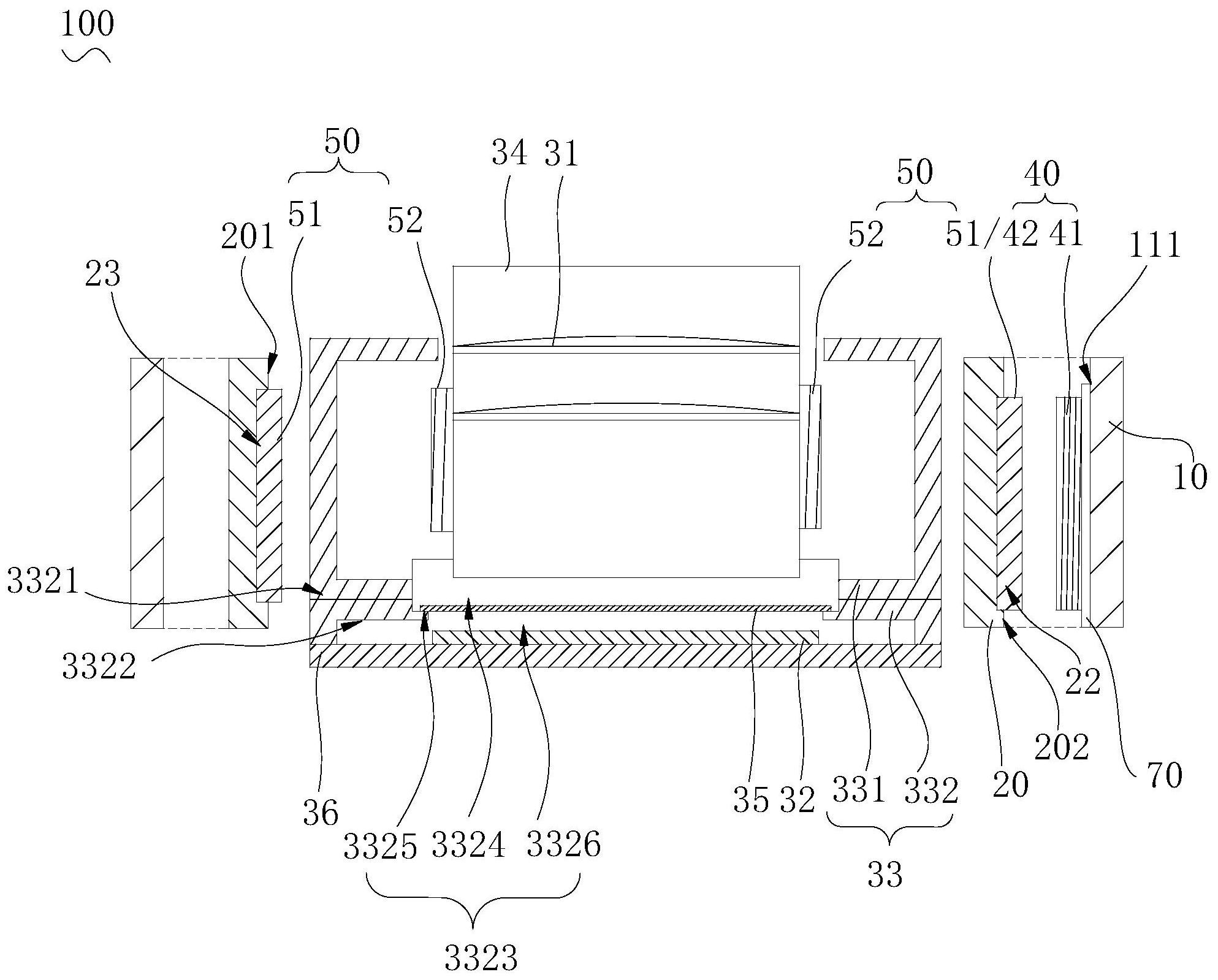

本申请实施方式提供一种成像装置及电子设备。 本申请实施方式的成像装置包括第一框架、第二框架、成像模组、第一驱动组件及 第二驱动组件。所述第二框架收容在所述第一框架内。所述成像模组收容在所述第二框架 内，所述成像模组包括镜头组件及感光元件，光线经过所述镜头组件到达所述感光元件，所 述感光元件用于将光信号转换为电信号以成像。所述第一驱动组件用于提供第一驱动力， 以驱动所述成像模组相对于所述第一框架运动以补偿所述成像模组的抖动量。所述第二驱 动组件用于提供第二驱动力，以驱动所述镜头组件沿着所述成像模组的光轴移动，所述第 一驱动组件与所述第二驱动组件共用部分元件。 本申请实施方式的电子设备包括壳体及成像装置，所述壳体与所述成像装置结 合。所述成像装置包括第一框架、第二框架、成像模组、第一驱动组件及第二驱动组件。所述 第二框架收容在所述第一框架内。所述成像模组收容在所述第二框架内，所述成像模组包 括镜头组件及感光元件，光线经过所述镜头组件到达所述感光元件，所述感光元件用于将 光信号转换为电信号以成像。所述第一驱动组件用于提供第一驱动力，以驱动所述成像模 组相对于所述第一框架运动以补偿所述成像模组的抖动量。所述第二驱动组件用于提供第 二驱动力，以驱动所述镜头组件沿着所述成像模组的光轴移动，所述第一驱动组件与所述 第二驱动组件共用部分元件。 本申请实施方式的成像装置及电子设备中，成像装置利用第一驱动组件驱动成像 模组相对第一框架运动以对成像模组的抖动量进行补偿，成像装置还利用第二驱动组件驱 动镜头组件沿着成像模组的光轴移动，以此实现成像模组的变焦或对焦功能。并且第一驱 动组件与第二驱动组件共用部分元件。一方面，由于在第一驱动组件的作用下，成像模组是 整体运动的，使得镜头组件不会相对于感光元件平移，从而成像模组能够获得质量较佳的 图像。另一方面，由于第一驱动组件与第二驱动组件共用部分元件，能够减少成像装置所需 的元件数量，从而减小成像装置的横向尺寸和重量。 本申请的实施方式的附加方面和优点将在下面的描述中部分给出，部分将从下面 的描述中变得明显，或通过本申请的实施方式的实践了解到。 4 CN 111586270 A 说　明　书 2/9 页 附图说明 本申请的上述和/或附加的方面和优点从结合下面附图对实施方式的描述中将变 得明显和容易理解，其中： 图1是本申请某些实施方式的成像装置的立体组装示意图； 图2是图1中成像装置的立体分解示意图； 图3是图1中成像装置沿III-III线的部分截面示意图； 图4是图1中成像装置沿IV-IV线的部分截面示意图； 图5是图1中成像装置的平面结构示意图； 图6是图1中成像装置的盖体与铰接件的结构示意图； 图7是图1中成像装置的盖体与铰接件的另一视角的结构示意图； 图8是图1中成像装置的部分立体分解示意图； 图9是某些实施方式中成像装置的第一驱动组件及第二驱动组件的位置示意图； 图10是某些实施方式中成像装置的第一驱动组件及第二驱动组件的位置示意图； 图11是某些实施方式中成像装置的第一驱动组件及第二驱动组件的位置示意图； 图12是某些实施方式中成像装置的第一驱动组件及第二驱动组件的位置示意图； 图13是本申请某些实施方式的成像装置中的第一驱动件与磁感应器件的位置关 系示意图； 图14是本申请某些实施方式的成像装置中的第一驱动件与磁感应器件的位置关 系示意图； 图15是本申请某些实施方式的电子设备的平面结构示意图。
