技术摘要：
本发明涉及预留敞开渐变扩大式杯口的框架梁柱节点结构及施工方法，适用于顺筑或逆作法，先期施做各层水平的框架梁，后期分层浇筑各层梁间竖向的框架柱，框架梁底部设置有梁体下凸结构，与框架柱通过钢筋绑扎在一起后实现结构浇筑连接；结构浇筑完成后，在框架柱顶端形  全部
背景技术：
地下框架结构一般包含有竖向的框架立柱和各层水平向的框架梁，在多层地下框 架结构中，不论是采用顺筑法还是逆作法实施，框架柱上下两端与上下两层的框架梁均要 对应连接可靠。 梁柱节点是非常关键的框架结构节点。目前，对于框架柱上下两端连接到对应框 架梁的施工中，尤其对于框架梁先期形成、后期浇筑框架立柱的情况，在立柱的浇筑过程 中，受混凝土重力及凝结收缩徐变等因素影响，如果不采取一定措施，自下而上浇筑的框架 立柱在最终与框架梁结合的节点处，通常结构都做不到完全密贴，而是留有微小的缝隙，影 响节点处的实际受力效果，进而影响整个结构体系的受力安全，导致施工中形成的节点结 构受力性能较差，在传递受力、各向刚度和抗震等方面存有安全隐患。
技术实现要素：

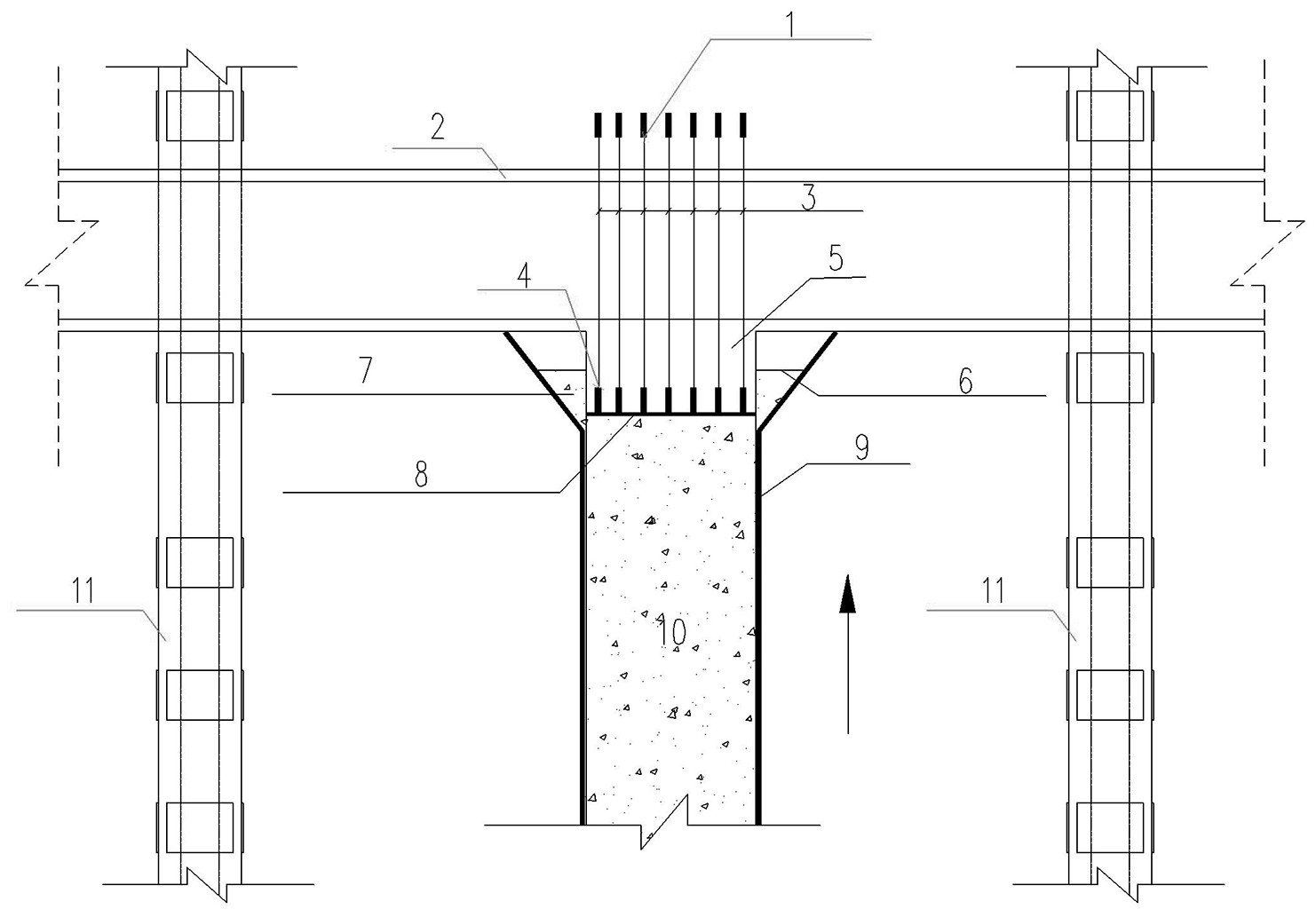

本发明的目的是提供一种预留敞开渐变扩大式杯口的框架梁柱节点结构及施工 方法，首先在框架梁前期预留向下的凸台结构，框架柱模板设成扩大杯口方式，自下而上浇 筑框架柱的混凝土时，最终浇筑液位要高于框架梁凸台底面一定高度，形成液位高差，以此 形成液位压差，确保框架柱与框架梁的凸台节点形成密贴，形成可靠的节点结构，后期可将 框架柱周围的杯口结构凿除，方便现场施工。 本发明所采用的技术方案为： 预留敞开渐变扩大式杯口的框架梁柱节点结构施工方法，其特征在于： 所述方法适用于采用顺筑或逆作法实施的结构中，先期施做各层水平的框架梁，后期 分层浇筑各层梁间竖向的框架柱，框架梁底部设置有梁体下凸结构，与框架柱通过钢筋绑 扎在一起后实现结构浇筑连接； 结构浇筑完成后，在框架柱顶端形成自下而上渐变扩大的端头，后期将对应框架柱柱 体范围以外的结构凿除。 所述方法具体包括以下步骤： 步骤一：施做竖向的临时钢格构立柱，作为整体结构的临时性支撑构件； 步骤二：通过临时钢格构立柱承挑起各层水平的框架梁，在框架梁底面对应框架立柱 之处设置梁体下凸部分，并在梁体下凸部分中预设竖向的连接钢筋，连接钢筋顶部和底部 均设置钢筋接驳器，便于后期钢筋衔接； 步骤三：在梁体下凸部分的下方组装框架柱模板，模板的顶部向外倾斜渐变扩大，包围 在梁体下凸部分的周围，在模板内布置框架立柱的钢筋并与上方预留的钢筋接驳器相连； 步骤四：在框架柱模板内浇筑混凝土，浇筑至模板顶缘以下，混凝土最终浇筑液位高于 4 CN 111576621 A 说　明　书 2/3 页 梁体下凸底面，以形成混凝土的液位高差，通过此液位压力差确保后浇的框架柱与先期预 留的框架梁下凸台形成密贴连接； 步骤五：待浇筑结构达到强度后，将框架柱顶部环周形成的凸台，即对应框架柱主体结 构范围之外部分后期凿除掉；此时结构受力体系转换到混凝土框架立柱上，主体结构受力 体系实施完毕，同时将先期施做的钢格构立柱也拆除掉，形成最终主体结构。 所述结构包括竖向的框架柱和各层水平的框架梁，框架梁底部设置有梁体下凸结 构，与框架柱通过钢筋绑扎在一起后实现结构浇筑连接。 框架梁的梁体下凸部分中设置有竖向的连接钢筋，连接钢筋底端通过钢筋接驳器 与框架柱的竖向钢筋连接。 框架梁内的连接钢筋顶端外露于框架梁的顶面之上，并设置有与上一层框架柱内 钢筋连接的预留接驳器。 各层框架梁及其梁体下凸部分为先期一体浇筑形成的结构，框架柱为后期分层浇 筑结构，框架柱与梁体下凸部分可靠连接。 框架柱施工阶段，在梁体下凸部分的下方组装框架柱模板，框架柱模板顶部向外 形成渐变扩大倾斜状，混凝土由下自上浇筑到框架柱模板的顶端以下，在框架柱顶部环周 形成凸台并包围梁体下凸部分，对应框架柱柱体范围以外的部分为后期凿除部分。 本发明具有以下优点： 本发明涉及的预留敞开渐变扩大式杯口的框架梁柱节点结构中，框架梁设置下凸部 分，框架柱顶预留敞开式杯口部分，在施工过程中，框架梁下凸部分可以插入框架柱顶的预 留敞开式杯口部分，形成新型的节点结构，在抗剪、抗震、刚度等方面得到了明显的性能提 升。 附图说明 图1为本发明体系结构图。 图中，1-预留接驳器，2-框架梁，3-连接钢筋，4-钢筋接驳器，5-梁体下凸部分，6- 立柱混凝土浇筑面，7-后期凿除部分，8-梁体先期下凸面，9-框架柱模板，10-框架柱，11-临 时钢格构柱。
