技术摘要：

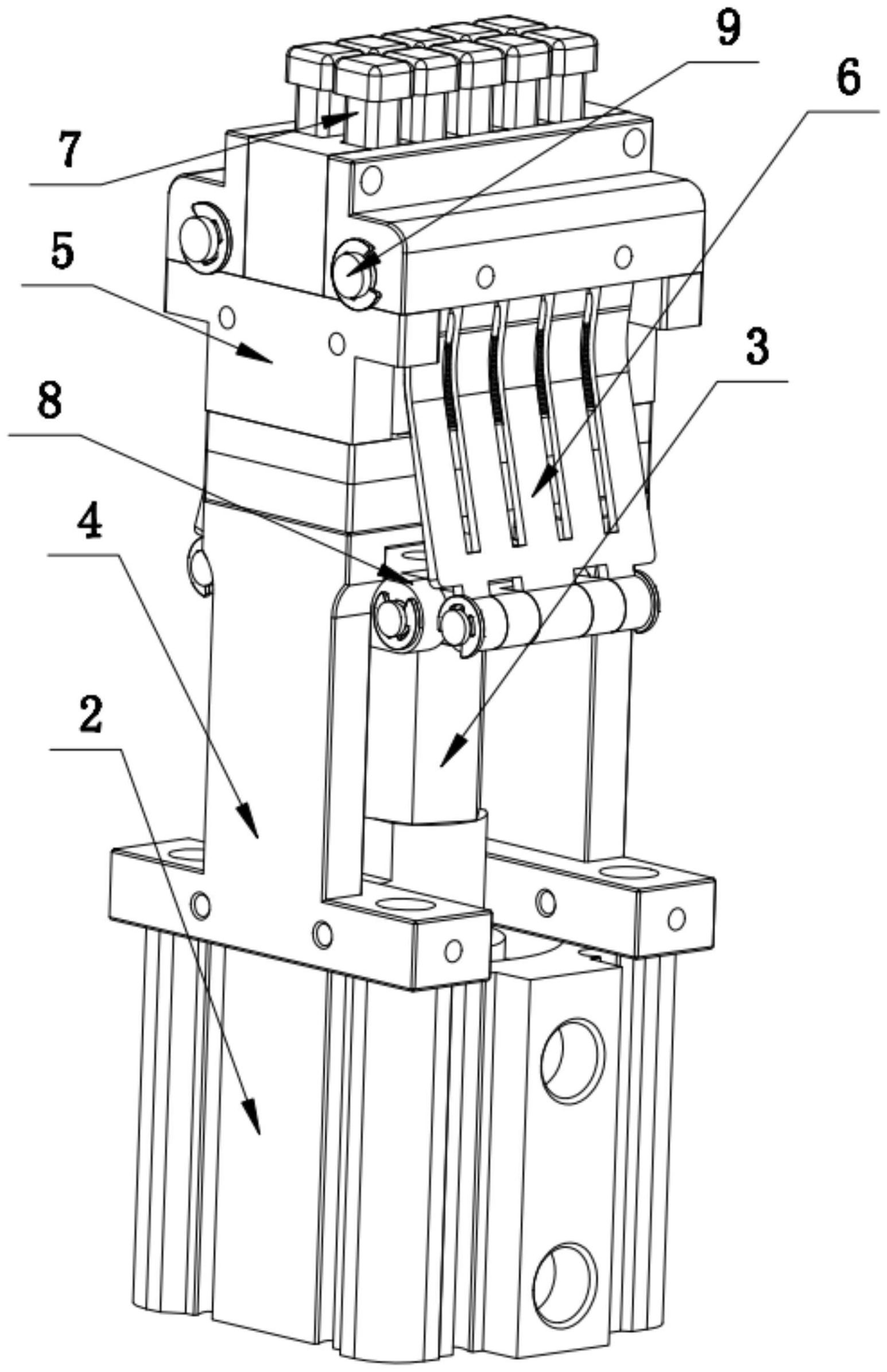

本发明涉及一种柔性胎膜支撑装置，包括：气缸，具有气缸轴；底座，固定在气缸的上方，与气缸轴之间设有铰接座；安装座，固定在底座上方，安装座上设有两组弹片和多个顶块，弹片与顶块运动配合，两组弹片上端沿安装座的两侧左右对称与其相连，下端则与铰接座相连，顶块  全部
背景技术：
胎膜是在汽车零部件加工过程中，用于对汽车零部件支撑、定位的装  置，汽车零 部件放置于胎膜上，然后对其进行焊接等加工。 现有的胎膜采用非柔性支撑，单个胎膜对应局部支撑，而不会随汽车  零件的表面 进行调整。因此，由于汽车零件表面的不平整而在焊接过程中很  容易出现焊接不牢固或零 件表面变形损坏的问题。
技术实现要素：
本发明提供一种柔性胎膜支撑装置，以缓冲的方式随汽车零件的表面  调整支撑， 从而使汽车零件在焊接过程中达到表面平整而使焊接牢固并克服  零件表面变形损坏的问 题。 本发明提供一种柔性胎膜支撑装置，包括： 气缸，具有气缸轴； 底座，固定在所述气缸的上方，与气缸轴之间设有铰接座； 安装座，固定在所述底座上方，所述安装座上设有两组弹片和多个顶  块，所述弹 片与顶块运动配合，其中，所述两组弹片上端沿安装座的两侧左  右对称与其相连，下端则 与所述铰接座相连，所述顶块则插设在所述安装座 的顶端且与所述安装座滑动连接。 进一步地，所述弹片包括弧形弯折部以及连接在所述弧形弯折部两端  的第一铰 接部和第二铰接部，所述第一铰接部与所述安装座相连，所述第二  铰接部与所述铰接座相 连；所述弧形弯折部的侧面设有第一锯齿部。 进一步地，每组所述弹片包括若干等间距隔开的弧形弯折部且每个弧  形弯折部 与所述顶块一一对应。 进一步地，所述顶块上设有凸台，所述凸台上设有与第一锯齿部相配  合的第二锯 齿部。 进一步地，所述铰接座包括第一铰接块和两个对称铰接在所述第一铰  接块两侧 的第二铰接块，所述第二铰接部与第二铰接块铰接。 进一步地，所述安装座包括顶块插座、两个弹片连接座和两个支撑座，  两个所述 支撑座位于所述顶块插座的下方且分别固定在所述顶块插座的前后  两端，两个所述弹片 连接座分别固定在所述顶块插座的左右两侧，所述弹片 连接在所述弹片连接座上。 进一步地，所述顶块插座上设有多个顶块插槽，所述顶块可滑动地安  装在所述顶 块插槽内。 进一步地，所述支撑座下方固定有定位板，所述定位板上设有多个定 位孔。 进一步地，所述顶块底端设有定位块，所述定位块穿过所述定位孔。 3 CN 111571102 A 说　明　书 2/4 页 进一步地，所述弹片连接座上设有铰接轴、通孔和容纳腔，所述通孔  和容纳腔相 连通，所述第一铰接部位于所述容纳腔中，所述铰接轴穿过通孔 并与第一铰接部铰接。 进一步地，所述定位板下方固定有弹簧安装板，所述弹簧安装板上设  有第一弹簧 孔，所述第一弹簧孔内安装有弹簧。 进一步地，所述顶块的底端面上设有与第一弹簧孔相对应的第二弹簧  孔，所述弹 簧的两端分别位于所述第一弹簧孔和所述第二弹簧孔内。 进一步地，还包括保护套，所述保护套套设在所述安装座和所述底座 的外侧。 本发明提供的柔性胎膜支撑装置，将弹片和顶块通过锯齿部连接，通  过气缸上顶 将弹片挤压变形，使其带动顶块上顶，从而顶在零件表面，与外  部零件接触，以起到缓冲以 及支撑的作用，使顶块支撑随汽车零件的表面调  整，从而使汽车零件在焊接过程中达到表 面平整而使焊接牢固并克服零件表  面变形损坏的问题；通过在顶块底端设置弹簧，对顶块 起到缓冲作用，避免  顶块上顶时冲力过大而损坏零件。 附图说明 图1为本发明实施例提供的柔性胎膜支撑装置的立体图； 图2为本发明实施例提供的柔性胎膜支撑装置的内部结构示意图； 图3为本发明实施例提供的柔性胎膜支撑装置的弹片的结构示意图； 图4为本发明实施例提供的柔性胎膜支撑装置的顶块的结构示意图； 图5为本发明实施例提供的柔性胎膜支撑装置的铰接座的结构示意图； 图6为本发明实施例提供的柔性胎膜支撑装置的安装座的结构示意图； 图7为本发明实施例提供的柔性胎膜支撑装置的顶块插座的结构示意 图； 图8为本发明实施例提供的柔性胎膜支撑装置的弹片连接座的结构示 意图； 图9为本发明实施例提供的柔性胎膜支撑装置的定位板的结构示意图； 图10为本发明实施例提供的柔性胎膜支撑装置的弹簧安装板的结构示 意图。 附图标记： 1-保护套； 2-气缸； 3-气缸轴； 4-底座； 5-安装座； 6-弹片； 61-第一铰接部； 62-第二铰接部； 63-弧形弯折部； 64-第一锯齿部； 7-顶块； 71-凸台； 72-第二锯齿部； 73-定位块； 4 CN 111571102 A 说　明　书 3/4 页 8-铰接座； 81-第一铰接块； 82-第二铰接块； 9-铰接轴； 10-顶块插座； 101-顶块插槽； 11-弹簧安装板； 111-通孔； 112-容纳腔； 141-第一弹簧孔。
