技术摘要：
本发明公开了一种自清洗式高效雾化油枪，包括有油枪管，油枪管外壁设置有燃油入口，燃油管道、吹扫气管道通过三通与燃油入口连通，油枪管左端连接有油枪喷嘴，油枪喷嘴的中心设置有喷嘴出口孔，油枪喷嘴的内部从左到右设置有旋流片和分液盘，油枪管右端设置有盖板，油  全部
背景技术：
现有技术中，油枪在使用时，由于燃油碳化或含有杂质，经常会造成油枪喷嘴堵 塞，需要维护人员在现场把油枪从使用设备上解体抽出，然后将喷嘴拆开进行清洗，清除掉 杂质后再回装，整个维修过程工作量比较大，检修环境比较差，造成油枪停用的时间比较 长。油枪的雾化效果对燃油的燃烧速度和燃尽程度有着决定性的影响，传统机械油枪主要 依靠较高的压力，通过旋流片对燃油进行雾化，存在雾化效果差的问题。
技术实现要素：

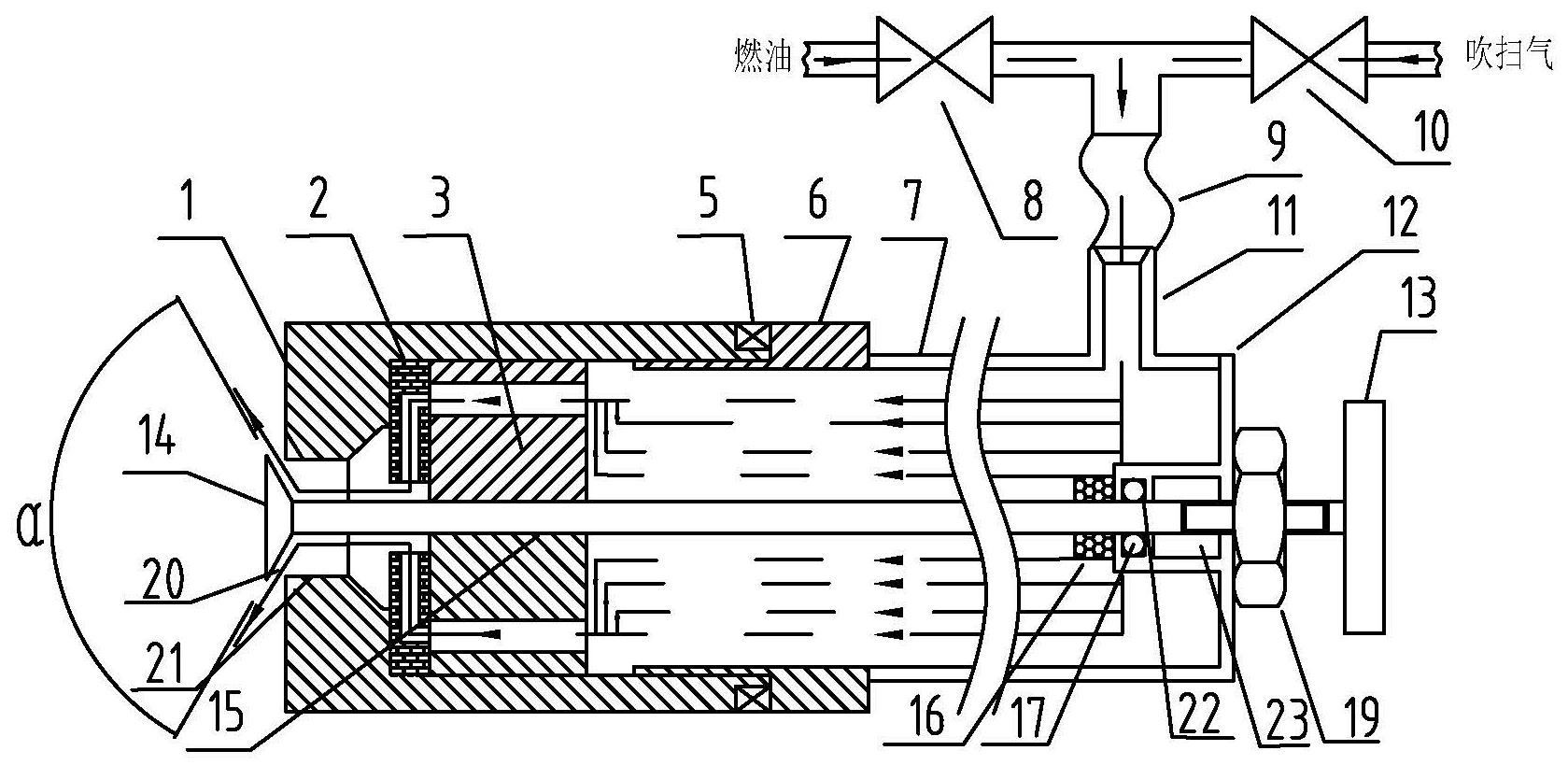

为解决现有技术的缺点和不足，提供一种自清洗式高效雾化油枪，从而实现不拆 卸油枪喷嘴对油枪进行清洗，同时改善燃油的雾化效果，提高燃尽率。 为实现本发明目的而提供的一种自清洗式高效雾化油枪，包括有油枪管，所述油 枪管外壁设置有燃油入口，所述燃油入口通过三通连通有燃油管道、吹扫气管道，所述油枪 管左端连接有油枪喷嘴，所述油枪喷嘴的中心设置有喷嘴出口孔，所述油枪喷嘴的内部从 左到右设置有旋流片和分液盘，所述油枪管右端设置有盖板，沿所述油枪管与油枪喷嘴的 轴线贯穿设置有调节杆，所述调节杆从左到右依次穿过所述喷嘴出口孔、旋流片的中心旋 流室、分液盘的分液盘中心孔、盖板，所述调节杆与盖板通过螺纹连接，所述调节杆左端连 接有与所述喷嘴出口孔适配的扩流锥，右端连接有手轮，扩流锥的锥表面与喷嘴出口孔的 内表面形成喷油环。 作为上述方案的进一步改进，所述油枪管左端焊接有转换接头，所述油枪喷嘴通 过螺纹与所述转换接头连接。 作为上述方案的进一步改进，所述转换接头与所述油枪喷嘴之间设置有密封铜 垫。 作为上述方案的进一步改进，所述燃油管道上设置有燃油电动阀，所述吹扫气管 道上设置有吹扫电动阀。 作为上述方案的进一步改进，所述三通通过金属软管与燃油入口连接，所述金属 软管的两端均通过螺纹与所述三通、燃油入口连接。 作为上述方案的进一步改进，所述调节杆上设置有位于所述盖板右侧的锁紧螺 母，锁紧螺母向左旋进到与盖板接触时，可将调节杆和盖板锁紧，防止二者在长期运行过程 中由于各种原因发生位移，从而使得该油枪的喷油环宽度可以得到长期保持。 作为上述方案的进一步改进，所述盖板中部左侧设置有第一空腔和第二空腔，所 述第一空腔内设置有环绕所述调节杆的环形密封圈。 作为上述方案的进一步改进，所述调节杆上设置有限位块，处于正常运行状态时 所述限位块与盖板左侧接触，处于正常运行状态时喷油环的宽度为0.1mm至1mm。 3 CN 111578272 A 说　明　书 2/3 页 作为上述方案的进一步改进，所述扩流锥角度为α，且45°<α<170°。 本发明的有益效果是： 与现有技术相比，本发明设置有连接扩流锥的调节杆，调节杆可以左右调节，以增 大或减小扩流锥与喷嘴出口孔之间的距离，清洗时调节杆向左调节，增大扩流锥与喷嘴出 口孔之间的距离，为在线吹扫提供有利的条件，可以实现不拆卸油枪喷嘴对油枪进行清洗； 本发明通过设置扩流锥，改善了燃油的雾化效果，提高了燃尽率。 附图说明 以下结合附图对本发明的
