技术摘要：

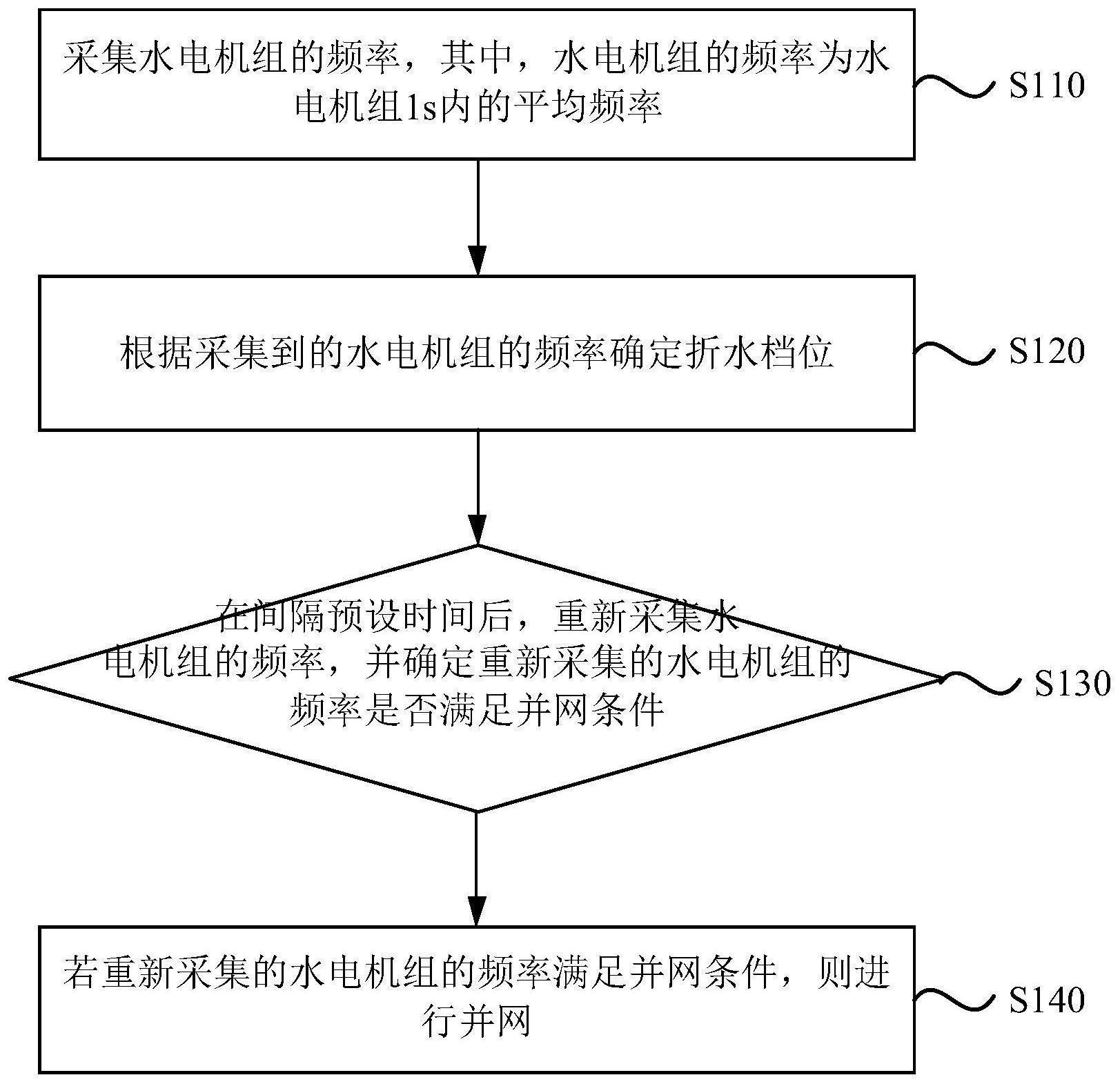

本发明实施例公开了一种小水电站多档位折水控制方法和系统。该方法包括：采集水电机组的频率，其中，水电机组的频率为水电机组1s内的平均频率；根据采集到的水电机组的频率确定折水档位；在间隔预设时间后，重新采集水电机组的频率，并确定重新采集的水电机组的频率是  全部
背景技术：
小水电站作为一种重要的分布式能源，能够有力优化电源结构和支撑电网发展。 目前，小水电站只有全开闸与全闭闸两种排水运行工况，调节方式太过于单一。当 小型水电站处于全开闸状态时，发电机组持续以最大发电量发电，当负载耗电量无法达到 发电机组要求时，将导致电压和频率升高，从而加大负载的负担，减少负载的使用寿命，甚 至损坏负载。而全闭闸方式，将完全断开小水电的供水，使得小水电站只能停机。现有技术 中，小水电无法实现灵活控制，只能通过解列小水电，让小水电站先停机解列，然后再开机 并网。但解列小水电不仅造成水资源的浪费，使得水电效率降低。而且小水电站无法更好支 撑电网，使得电网出现长时间断电情况，降低用电可靠性。
技术实现要素：
本发明实施例提供一种小水电站多档位折水控制方法和系统，以实现小水电站微 电网的灵活控制，避免小水电站单一控制模式，有利于提高小水电站的利用率和用电可靠 性。 第一方面，本发明实施例提供了一种小水电站多档位折水控制方法，包括： 采集水电机组的频率，其中，所述水电机组的频率为所述水电机组1s内的平均频 率； 根据采集到的所述水电机组的频率确定折水档位； 在间隔预设时间后，重新采集所述水电机组的频率，并确定重新采集的所述水电 机组的频率是否满足并网条件； 若重新采集的所述水电机组的频率满足所述并网条件，则进行并网。 可选地，本发明实施例提供的小水电站多档位折水控制方法还包括： 若重新采集的所述水电机组的频率不满足所述并网条件，则将所述折水档位降低 或上升一档，并在间隔所述预设时间后再次采集所述水电机组的频率，并确定再次采集的 所述水电机组的频率是否满足并网条件。 可选地，所述根据采集到的所述水电机组的频率确定折水档位包括： 若所述平均频率大于或等于第一预设频率，且小于第二预设频率，则将所述折水 档位调节至一档； 若所述平均频率大于或等于所述第二预设频率，且小于第三预设频率，则将所述 折水档位调节至二档； 若所述平均频率大于或等于所述第三预设频率，且小于第四预设频率，则将所述 折水档位调节至三档； 4 CN 111555350 A 说　明　书 2/9 页 若所述平均频率大于或等于所述第四预设频率，且小于第五预设频率，则将所述 折水档位调节至四档； 若所述平均频率大于或等于所述第五预设频率，则将所述折水档位调节至五档。 可选地，本发明实施例提供的小水电站多档位折水控制方法还包括：若所述平均 频率小于第一预设频率，则重新采集所述水电机组1s内的平均频率，直至所述平均频率大 于或等于所述第一预设频率。 可选地，所述并网条件为所述水电机组的频率范围在49.5-50.2Hz的范围内。 可选地，所述折水档位与所述水电机组的频率正相关。 可选地，在所述采集水电机组的频率包括： 采集1s内所述水电机组的所有频率； 若1s内所述水电机组的所有频率均满足所述并网条件，则计算1s内所述水电机组 的平均频率； 若1s内存在不满足所述并网条件的所述水电机组的频率，则重新采集1s内所述水 电机组的所有频率。 第二方面，本发明实施例还提供了一种小水电站多档位折水控制系统，该控制系 统包括： 频率采集模块，用于采集水电机组的频率，其中，所述水电机组的频率为所述水电 机组1s内的平均频率；以及，在间隔预设时间后，重新采集所述水电机组的频率； 折水档位确定模块，用于根据采集到的所述水电机组的频率确定折水档位； 并网模块，用于确定重新采集的所述水电机组的频率是否满足并网条件；若所述 水电机组的频率是否满足所述并网条件，则进行并网。 可选地，该小水电站多档位折水控制系统还包括频率计算模块； 所述频率计算模块用于在1s内所述水电机组的所有频率均满足所述并网条件时， 计算1s内所述水电机组的平均频率。 可选地，所述折水档位确定模块包括： 频率识别单元，用于识别所述水电机组的频率； 折水档位调节单元，用于调节所述折水档位。 本发明实施例通过采集水电机组1s内的平均频率来确定小水电站的折水档位，在 调节折水档位间隔预设时间后，重新采集小水电站的水电机组的频率，并确定重新采集的 水电机组的频率在满足并网条件时，进行并网操作。相比于现有技术仅有全开闸和全闭闸 两种控制方式，本发明实施例提供的技术方案能够根据小水电站所在电网的频率的波动实 时调控小水电站的进水量，以实现调控小水电站发电频率的目的，在进行并网时，能够减小 负载受损的风险，有效地避免了折水控制模式单一，对小水电站的发电频率调控不精确的 问题，有利于提高小水电站的利用率和供电可靠性。 附图说明 图1为本发明实施例一提供的一种小水电站多档位折水控制方法的流程图； 图2为本发明实施例二提供的一种小水电站多档位折水控制方法的流程图； 图3为本发明实施例三提供的一种小水电站多档位折水控制方法的流程图； 5 CN 111555350 A 说　明　书 3/9 页 图4为本发明实施例三提供的另一种小水电站多档位折水控制方法的流程图； 图5为本发明实施例四提供的一种小水电站多档位折水控制方法的流程图； 图6为本发明实施例四提供的另一种小水电站多档位折水控制方法的流程图； 图7为本发明实施例五提供的一种小水电站多档位折水控制系统的结构示意图； 图8为本发明实施例五提供的另一种小水电站多档位折水控制系统的结构示意 图。
