技术摘要：
本发明公开一种光学膜组件，包括光重定向膜(110)，光重定向膜(110)具有第一结构化主表面(112)和相背对的第二主表面(114)。光学粘合剂层(120)设置在光重定向膜的第二主表面上。光漫射膜(140)包括第一主表面(142)和相背对的第二主表面(144)，第一主表面(142)包括光漫射表  全部
背景技术：
显示系统(诸如液晶显示(LCD)系统)用于多种应用和可商购获得的装置(例如，计 算机监视器、个人数字助理(PDA)、移动电话、微型音乐播放器、和薄LCD电视)中。大多数LCD 包括液晶面板和用于照射液晶面板的扩展区域光源(通常称为背光源)。背光源通常包括至 少一个灯以及多个光管理膜(例如光导、反射镜膜、光重定向膜、延迟膜、光偏振膜和漫射 膜)。漫射膜通常被包括以隐藏光学缺陷并提高背光源所发射光的亮度均匀性。 期望具有另外的漫射体选项来进行选择以用于各种应用。
技术实现要素：

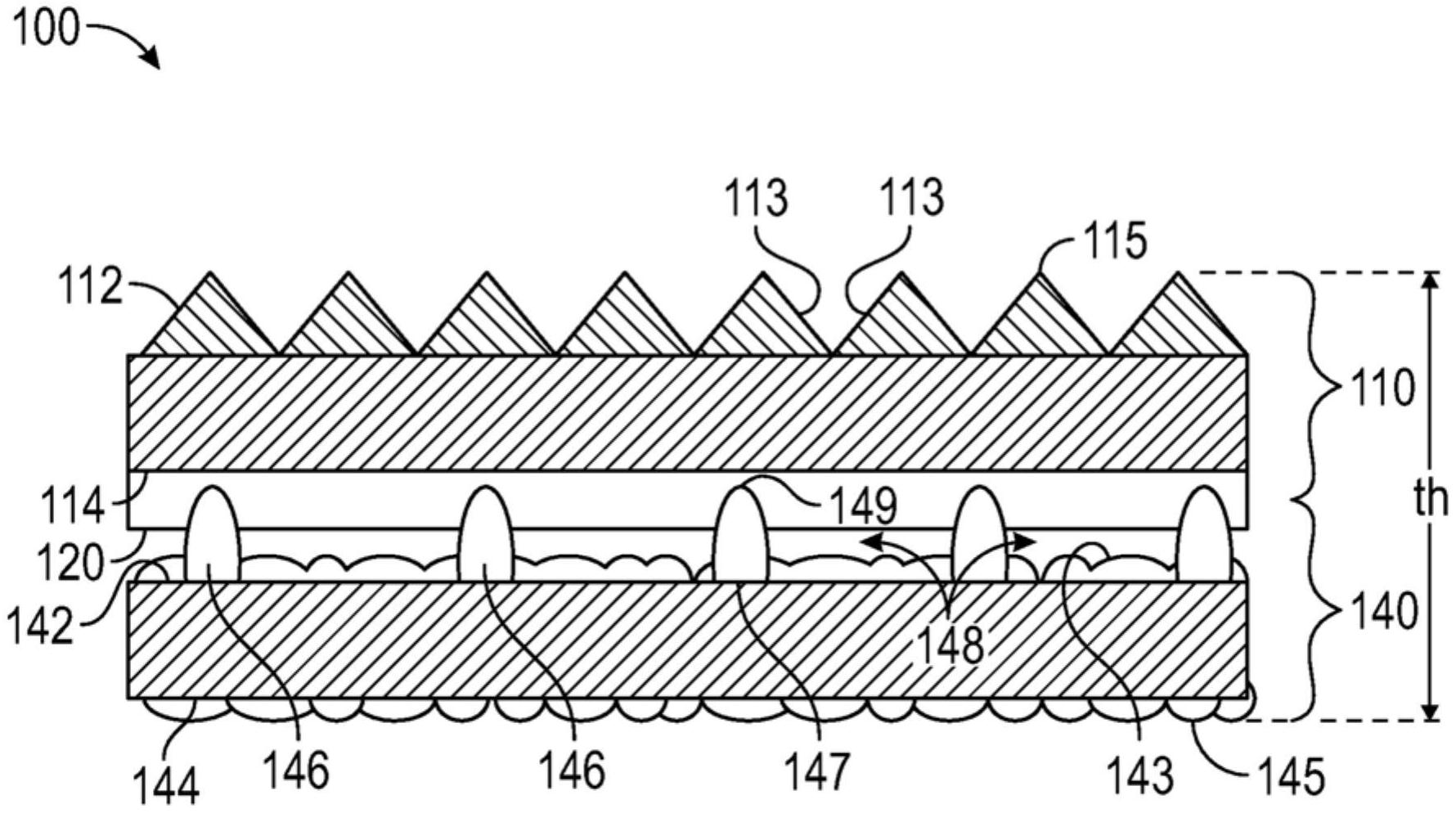

在一个方面，本公开描述一种光学膜组件，包括光重定向膜，所述光重定向膜具有 第一结构化主表面和相背对的第二主表面。光学粘合剂层设置在所述光重定向膜的所述第 二主表面上。光漫射膜包括第一主表面和相背对的第二主表面，所述第一主表面包括光漫 射表面。多个分立光学解耦结构从所述光漫射表面突出并且接触所述光学粘合剂层。气隙 限定在所述光漫射膜的所述第一主表面和所述光学粘合剂层之间。 在另一个方面，本公开描述一种光学膜组件，包括光重定向膜，所述光重定向膜具 有第一结构化主表面和相背对的第二主表面。光学粘合剂层设置在所述光重定向膜的所述 第二主表面上。光漫射膜包括第一主表面和相背对的第二主表面。光漫射膜的第一主表面 限定有微结构化表面，所述微结构化表面包括光漫射表面和多个分立光学解耦结构。所述 光学解耦结构中的每一个具有在所述光漫射膜的所述第一主表面处的第一端部和接触所 述光学粘合剂层的相反的第二端部。气隙限定在所述光漫射膜的所述第一主表面和所述光 学粘合剂层之间。 本文所述的光学膜组件的实施方案例如可用于隐藏光学缺陷并且提高背光源或 其它光源所发射光的亮度均匀性。 附图说明 图1A为根据本公开的实施方案的例示性光学膜组件的侧视图； 图1B为图1A中示出的光重定向膜的透视图； 图1C为根据一些实施方案的图1A示出的光漫射膜的一部分的侧视图； 图2示出了根据本公开的实施方案的例示性光学膜组件； 图3为根据各种实施方案的样品光漫射膜的扫描电镜图像(本文称为SEM)，该样品 光漫射膜具有包括光漫射表面和光学解耦结构的图案化层； 图4为根据各种实施方案的样品光漫射膜的SEM，该样品光漫射膜具有包括光漫射 4 CN 111602086 A 说　明　书 2/18 页 表面和光学解耦结构的图案化层； 图5A和图5B示出了根据各种实施方案的光学解耦结构的前视图和侧视图； 图6为根据各种实施方案的光学解耦结构的横截面轮廓； 图7A为根据一些实施方案的光学解耦结构的横截面； 图7B为根据一些其它实施方案的光学解耦结构的横截面； 图8为根据另外的实施方案的光学解耦结构的横截面； 图9为根据一些实施方案的光学解耦结构的横截面； 图10为根据一些其它实施方案的光学解耦结构的横截面； 图11为根据另外的实施方案的光学解耦结构的横截面； 图12A为根据一些实施方案的样品光漫射膜的SEM，该样品光漫射膜具有包括光漫 射表面和光学解耦结构的图案化层； 图12B为根据一些其它实施方案的样品光漫射膜的平面图，该样品光漫射膜具有 包括光漫射表面和光学解耦结构的图案化层； 图13为示出根据各种实施方案的光学解耦结构高度的范围对光学解耦结构的不 同密度D的曲线图； 图14为示出根据各种实施方案的光学解耦结构长度的范围对光学解耦结构的不 同密度D的曲线图；并且 图15为根据各种实施方案的包括光重定向膜和光漫射膜的样品光学膜组件的 SEM。 图未必按照比例绘制。图中使用的相似数字指代相似的部件。然而，应当理解，在 给定图中使用数字指代部件不旨在限制另一个图中用相同数字标记的部件。
