技术摘要：
本发明涉及一种用于磁芯生产的自动双插针快速移栽结构，包括移栽支架，磁芯进料部，磁芯插针部以及磁芯折弯部，磁芯插针部等间距设置在磁芯进料部与磁芯折弯部之间，移栽支架上设有在横向作往返运动的横移部，横移部上设有在纵向作往返运动的纵移部，纵移部上固定连接  全部
背景技术：
磁芯是指由各种氧化铁混合物（磁粉）组成的一种烧结磁性金属氧化物，其中，部 分磁芯需要在其主体穿插铜线，完成该工序的设备可称之为磁芯插针设备，磁芯插针工序 一般分为两步，第一步是把铜线穿过磁芯主体，第二部是通过折弯铜线把其嵌入磁芯主体 的表面，现有的磁芯插针设备包含了对应不同工序的模块，磁芯需要在不同模块之间移栽， 现有的磁芯插针设备移栽效率和精度都不够高。 因此，需要进一步改进。
技术实现要素：

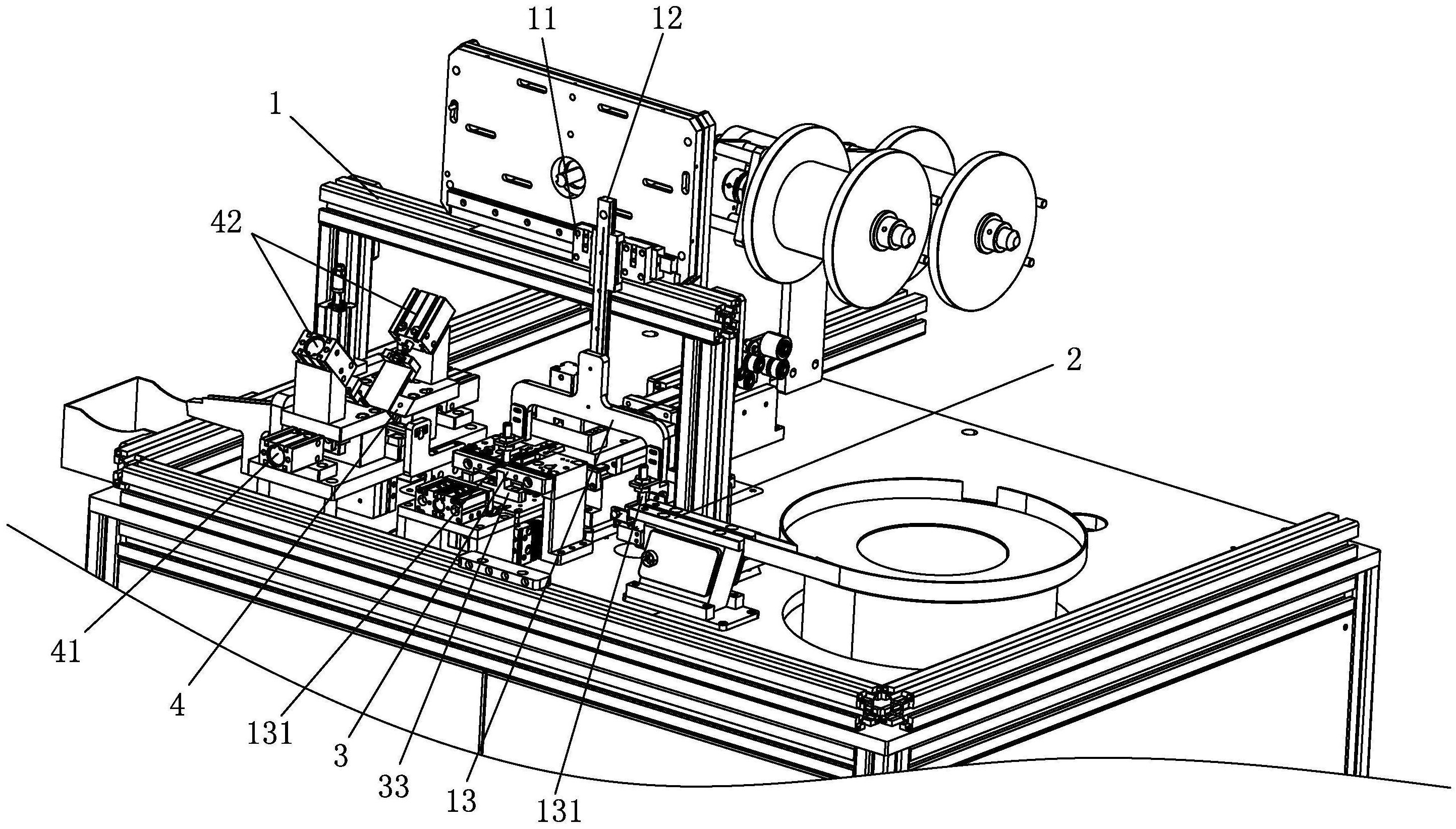

本发明的目的在于克服上述现有技术存在的不足，而提供一种用于磁芯生产的自 动双插针快速移栽结构，旨在至少在一定程度上解决现有技术中的上述技术问题之一。 本发明的目的是这样实现的： 一种用于磁芯生产的自动双插针快速移栽结构，包括移栽支架，磁芯进料部，磁芯插针 部以及磁芯折弯部，磁芯插针部等间距设置在磁芯进料部与磁芯折弯部之间，移栽支架上 设有在横向作往返运动的横移部，横移部上设有在纵向作往返运动的纵移部，纵移部上固 定连接有移栽机械臂，横移部和纵移部分别连接有对应的驱动机构，移栽机械臂的横向两 端部分别设有用于抓取磁芯块的抓料部，两个抓料部分别与磁芯进料部和磁芯插针部连 接，或者，两个抓料部分别与磁芯插针部和磁芯折弯部连接。 所述抓料部为真空吸嘴。 所述磁芯插针部连接有用于把两条铜线推送至磁芯插针部上的推线机构，推线机 构包括压线部，压线部通过与其连接的驱动机构作纵向往返运动。 所述推线机构还包括若干个供铜线经过的定位槽。 所述磁芯插针部的下端设有切刀，切刀呈门拱形状，切刀通过与其连接的驱动机 构作纵向往返运动。 所述切刀左右两侧分别设有刀刃，刀刃的内侧呈圆弧形状。 所述磁芯折弯部的前后两端水平方向分别对称设有两个第一折弯板，第一折弯板 通过与其连接的驱动机构沿设置方向作往返运动，磁芯折弯部的前后两端倾斜方向分别对 称设有两个第二折弯板，第二折弯板通过与其连接的驱动机构沿设置方向作往返运动。 本发明的有益效果是： 通过移栽机械臂的设置，使磁芯块可以在磁芯进料部，磁芯插针部以及磁芯折弯部之 间快速切换工位，两个抓料部提供了移栽的效率，而连个抓料部之间的间距始终不变，也提 高了移栽的精度。 3 CN 111584224 A 说　明　书 2/3 页 本发明的附加方面和优点将在下面的描述部分中变得明显，或通过本发明的实践 了解到。 附图说明 图1为本发明实施例的结构示意图一。 图2为本发明实施例的结构示意图二。 图3为本发明实施例的结构示意图三。 图4为本发明实施例的结构示意图四。 图5为本发明实施例切刀的立体图。
