技术摘要：
本发明专利公开了一种旋转扣合式表扣及手表，包括公扣和母扣，公扣具有一朝向母扣的第一扣合面，第一扣合面上设置有一凹槽，凹槽远离所述第一表带的一侧具有一旋转部；母扣具有一第二扣合面，第二扣合面上设置有一旋转槽，旋转部可旋入旋转槽内；旋转槽内设置有一扣件  全部
背景技术：
现有技术中，大多数手表使用了磁吸表扣，但存在连接方式不牢靠，或  者磁吸表 扣本身结构复杂。通常在人们佩戴过程中很容易出现操作不方便，  不易辨识表扣是否锁 紧。一方面导致生产成本较高，使用不方便，不利于人  们日常使用；另一方面，如果不能准 确判断表扣是否锁紧也容易造成表扣脱  落，造成不必要的经济损失，一些结构简单的磁吸 表扣，由于锁紧不牢靠，  也容易造成表扣脱落。此外，现有表扣的扣合方式大多采用相互按 压或者插  入的方式，相似度高，缺乏创意。 因此，能否设计一种表扣，在保证表扣结构简单、可靠性高的基础上，  实现通过相 对旋转表扣进行扣合，增加锁紧力，提升了用户感知体验，是本  专利想要解决的问题。
技术实现要素：

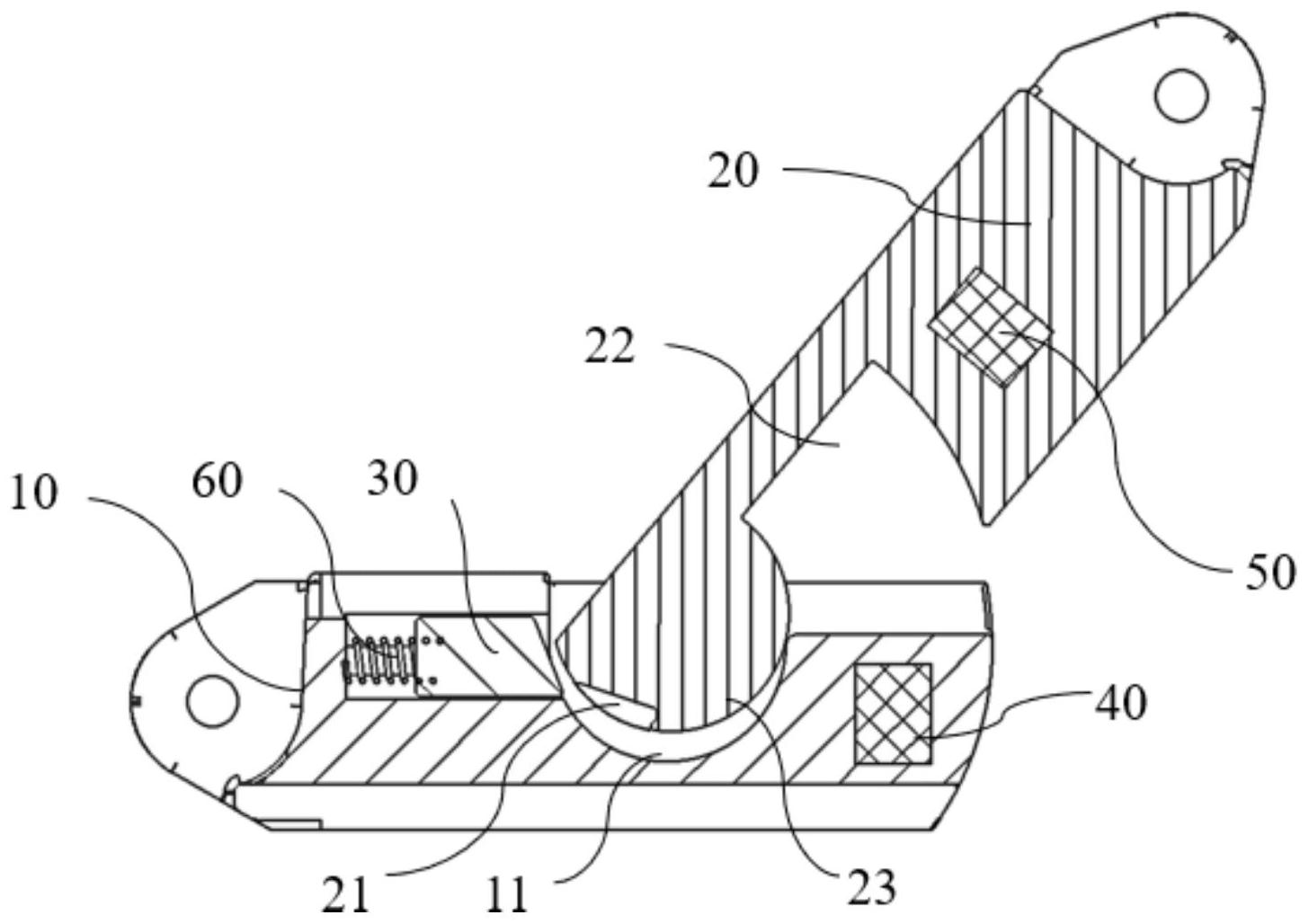

针对现有技术存在的以上缺陷，本发明提供了一种旋转扣合式表扣及手  表，其 中，通过两扣件以及与之相配合的扣件等结构，在保证表扣结构简  单、可靠性高的基础上， 实现通过相对旋转表扣进行扣合，增加锁紧力，提  升了用户感知体验的目的。 本发明提供的技术方案如下： 一种旋转扣合式表扣，包括公扣和母扣，所述公扣与所述母扣可分别连  接第一表 带与第二表带， 所述公扣具有一朝向所述母扣的第一扣合面，所述第一扣合面上依次设  置有扣 合部与旋转部，所述旋转部位于所述扣合部远离所述第一表带的一  侧； 所述扣合部设置有一朝向所述母扣的凹槽，所述旋转部具有一旋转面，  且所述旋 转面上设置有一卡槽； 所述母扣具有一与所述第一扣合面相对应的第二扣合面，所述第二扣合  面上设 置有一沿所述表带宽度方向的旋转槽，所述旋转部可沿所述旋转槽内  表面旋转； 所述旋转槽内设置有一与所述卡槽相对应的扣件安装槽，所述扣件安装  槽内设 置有一扣件，通过弹性件可回弹设置在所述扣件安装槽内，其中， 第一状态下，所述旋转部进入所述旋转槽内，所述第一扣合面与所述第  二扣合面 形成一定角度； 第二状态下，所述第一扣合面与所述第二扣合面相扣合，所述扣件局部  进入所述 卡槽，所述第一表带对所述公扣施加沿所述旋转部的旋入方向相同 的分力，所述扣件对所 述卡槽施加一与所述旋转部的旋入方向相向的分力。 本发明专利公开了一种旋转扣合式表扣，创造性的通过公扣旋转扣入母扣  的方 式进行表扣的扣合。首先，公扣通过扣合部与旋转部构成，扣合部上设置 的凹槽可以与母 扣相配合，可以实现限制公扣与母扣在表带长度方向的位移的  技术效果；旋转部上设置有 4 CN 111588148 A 说　明　书 2/8 页 旋转面，该旋转面上设置有卡槽，可以实现旋转部  沿旋转槽内表面旋转的技术效果。其次， 母扣上设置有与旋转面相匹配的旋转  槽，以及可在扣件安装槽内回弹的扣件，一方面，与 公扣的扣合部相配合实现  对公扣沿表带长度方向上的限位作用；另一方面，扣件与卡槽相 配合，可以限  制公扣在旋转部旋入方向上的限位。除此之外，本发明的最大亮点在于，在第  二状态下，将表带对表扣施加的拉力，转换为紧固表扣的锁紧力，从而实现增  加表扣锁紧 力的技术效果。因此，在佩戴过程中，不会轻易掉落，并且结构相  对简单，可靠性高。 进一步地，所述扣件安装槽设置在所述旋转槽靠近所述第二表带的一  侧，开口方 向与所述第二表带长度方向呈一定角度； 和/或； 所述扣件安装槽沿所述第二表带长度方向设置。 本使发明专利进一步公开了扣件的最佳安装位置，在实际应用中，为减小  表扣的 体积，表扣一般为扁平状，表扣沿表带长度方向的尺寸会大于厚度尺寸，  因此母扣在沿表 带长度方向上有足够的空间容纳扣件以及弹性件。另外，扣件 的回弹方向与表带长度方向 一致，可以在公扣旋入旋转槽的过程中，旋转面挤  压扣件，使扣件缩入到扣件安装槽中，继 续旋转公扣，卡槽正对扣件的一瞬间，  扣件会再弹性件的作用下弹出，碰撞卡槽内部，发出 声响，方便使用者判断是  否卡合到位。因此，再实际使用具有较好的体验感，可以防止卡合 不到位而导 致手表的遗失。 进一步地，所述扣件上设置有一弹性件固定位，所述扣件远离所述弹性  件固定位 的一端设置有一作用面，所述作用面可将所述旋转面的压力转化为  所述扣件沿其回弹方 向上的分力； 和/或； 所述扣件远离所述弹性件固定位的端面与所述扣件回弹方向呈一定角  度； 和/或； 在自然状态下，所述扣件相向所述旋入方向的一侧局部突出所述旋转槽 内表面， 所述扣件与所述旋入方向相同侧的所述端面低于所述旋转槽内表 面。 本发明专利进一步公开了扣件的具体结构，以及在弹性件自然状态下扣  件与旋 转槽的位置关系。一方面，扣件在其回弹方向的一端设置有弹性件固  定位，可以实现弹性 件的固定连接，另一端设置有一作用面，以将旋转面对  扣件施加的压力转为扣件对弹性件 的压力，使扣件进入扣件安装槽中，避免  扣件阻碍旋转部进入旋转槽。另一方面，弹性件在 自然状态下，扣件远离弹  性件固定位的一端，朝向旋转部旋入方向的一侧高出旋转槽内表 面，以对卡  槽提供与旋入方向相反的力；背向旋转部旋入方向的一侧低于旋转槽内表  面， 以方便旋转部进入旋转槽时将扣件压入扣件安装槽内。此外，在解开表  扣的过程中，由于 扣件与旋入方向相同侧的端面低于旋转槽内表面，只需要  将公扣沿旋入方向相反的方向 旋转，就可以解开表扣，结构非常巧妙。综上  所述，该扣件在结构上能够与母扣相互配合， 实现不同的作用，此外该扣件 结构简单，强度高，具有较长的实用寿命。 进一步地，所述扣件侧壁上至少设置有一限位部，所述限位部延伸方向  与所述扣 件的回弹方向呈一定角度； 和/或； 所述限位部为一沿所述表带宽度方向设置的凸台。 5 CN 111588148 A 说　明　书 3/8 页 本发明专利进一步公开了扣件的具体结构，通过在扣件的侧面设置限位  部，可以 解决扣件在扣件安装槽内无法固定的问题。通过在扣件的侧面设置  沿表带宽度方向的凸 台，可以通过简单的改进，实现对扣件的限位作用。 进一步地，所述母扣进一步包括母扣主体与扣件安装盖； 所述扣件安装槽开设在所述母扣主体上，且与所述限位部相配合，以限  制所述扣 件的移动距离； 和/或； 所述母扣主体与所述扣件安装盖可拆卸连接，可通过所述扣件安装盖将  所述扣 件与所述弹性件装设在所述扣件安装槽内。 本发明专利进一步公开了母扣的具体结构，通过母扣主体上与限位部相  配合的 扣件安装槽以及与母扣主体可拆卸连接的扣件安装盖。一方面，可以  解决扣件限位的问 题，另一方面，可以解决扣件如何安装到母扣中的问题。  该结构简单，一体化程度高，扣件 安装槽可以为扣件提供较高的支撑力，可  靠性高。 进一步地，所述旋转槽两端至少设置有一挡板，所述挡板内侧与所述公  扣侧面相 配合； 和/或； 所述旋转槽两端分别设置有一挡板，两挡板之间形成间隙以固定所述公  扣。 本发明专利进一步公开了母扣的具体结构，通过母扣旋转槽两端设置挡  板，可以 解决公扣可能沿表带宽度方向与母扣脱开的问题。通过设置挡板，  可以简单直接地限制公 扣在沿表带宽度方向的相对位移。从而使母扣对公扣 的固定更加牢靠。 进一步地，所述公扣内设置有第一磁体，所述母扣内设置有与所述第一  磁体相对 应的第二磁体； 和/或； 所述第二磁体设置在所述母扣远离所述第二表带的一端。 本发明专利通过在公扣与母扣中分别设置磁体，从而达到公扣与母扣靠  近时相 互吸附扣合的技术效果，一方面，可以极大的简化表扣的实际使用，  方便小孩或老人使用； 另一方面，增加磁体后可以使表扣具备更好的体验 感。 进一步地，所述公扣与所述母扣分别设置有第一磁体安装槽以及第二磁体  安装 槽，所述第一磁体安装槽开口处设置有第一安装盖，所述第二磁体安装槽  开口处设置有第 二安装盖，以分别装设所述第一磁体与所述第二磁体； 和/或； 所述第一磁体与所述公扣一体成型； 和/或； 所述第二磁体与所述母扣一体成型。 本发明专利进一步公开了磁体的固定方式，一方面，可以通过在公扣和  母扣上设 置磁体安装槽，将磁体分别通过第一安装盖或第二安装盖固定在第  一磁体安装槽或第二 磁体安装槽中；另一方面，可以在生产公扣或母扣的过  程中，直接将第一磁体或第二磁体 嵌入到公扣或母扣内部，简化后期的装配  流程，降低生产成本。综上所述，本方案解决了在 该旋转扣合式表扣中磁体 的固定安装问题。 6 CN 111588148 A 说　明　书 4/8 页 进一步地，所述公扣、所述母扣以及所述扣件为塑料件或金属件； 和/或； 所述公扣通过生耳与所述第一表带铰接，所述母扣通过生耳与所述第二表  带铰 接； 和/或； 所述弹性件为弹簧或卡簧。 本发明专利进一步公开了公扣和母扣的选用材质，与第一表带或第二表  带的连 接方式，以及弹性件的具体类别。一方面，公扣和母扣使用塑料件则  具有较高的生产速度 和良好的成型性，且具有较低的生产成本，而选用金属  件则具有较好的质感和较长的使用 寿命，结实牢靠；另一方面，公扣与母扣  通过生耳与第一表带或第二表带铰接，可以方便表 带的更换，以及后续的维 修。 一种手表，所述手表包括上述任一所述旋转扣合式表扣。 本发明专利进一步公开了一种手表，通过在该手表上安装上述旋转扣合式  表扣， 从而实现在第二状态下，将表带对表扣施加的拉力，转换为紧固表扣的  锁紧力。因此通过 这种旋转扣合的方式，在该手表的实际佩戴过程中，不会轻 易掉落，有较好的实用性。 本发明的技术效果在于： 1、通过公扣与母扣的具体结构以及配合方式，一方面，与公扣的扣合部相  配合实 现对公扣沿表带长度方向上的限位作用；另一方面，扣件与卡槽相配合，  可以限制公扣在 旋转部旋入方向上的限位。除此之外，本发明的最大亮点在于，  在第二状态下，将表带对表 扣施加的拉力，转换为紧固表扣的锁紧力。因此，  在佩戴过程中，不会轻易掉落，并且结构 相对简单，可靠性高； 2、扣件的回弹方向与表带长度方向一致，可以在公扣旋入旋转槽的过程 中，旋转 面挤压扣件，使扣件缩入到扣件安装槽中，继续旋转公扣，卡槽正  对扣件的一瞬间，扣件会 再弹性件的作用下弹出，碰撞卡槽内部，发出声  响，方便使用者判断是否卡合到位。因此， 再实际使用具有较好的体验感， 可以防止卡合不到位而导致手表的遗失； 3、通过扣件的具体结构，以及在弹性件自然状态下扣件与旋转槽的位置关  系。一 方面，扣件在其回弹方向的一端设置有弹性件固定位，可以实现弹性件 的固定连接，另一 端设置有一作用面，以将旋转面对扣件施加的压力转为扣件  对弹性件的压力，使扣件进入 扣件安装槽中，避免扣件阻碍旋转部进入旋转槽。  另一方面，弹性件在自然状态下，扣件远 离弹性件固定位的一端，朝向旋转部  旋入方向的一侧高出旋转槽内表面，以对卡槽提供与 旋入方向相反的力；背向  旋转部旋入方向的一侧低于旋转槽内表面，以方便旋转部进入旋 转槽时将扣件  压入扣件安装槽内。综上所述，该扣件在结构上能够与母扣相互配合，实现 不 同的作用，此外该扣件结构简单，强度高，具有较长的实用寿命； 4、通过在扣件的侧面设置限位部，可以解决扣件在扣件安装槽内无法固定  的技 术效果。通过在扣件的侧面设置沿表带宽度方向的凸台，可以通过简单的  改进，实现对扣 件的限位作用； 5、通过母扣主体上与限位部相配合的扣件安装槽以及与母扣主体可拆卸  连接的 扣件安装盖。一方面，可以解决扣件限位的问题，另一方面，可以解决  扣件如何安装到母扣 中的问题。该结构简单，一体化程度高，扣件安装槽可以  为扣件提供较高的支撑力，可靠性 7 CN 111588148 A 说　明　书 5/8 页 高； 6、通过母扣旋转槽两端设置挡板，可以解决公扣可能沿表带宽度方向与母  扣脱 开的问题。通过设置挡板，可以简单直接地限制公扣在沿表带宽度方向的  相对位移。从而 使母扣对公扣的固定更加牢靠； 7、通过在公扣与母扣中分别设置磁体，从而达到公扣与母扣靠近时相互吸 附扣 合的技术效果，一方面，可以极大的简化表扣的实际使用，方便小孩或老  人使用；另一方 面，增加磁体后可以使表扣具备更好的体验感； 8、通过在该手表上安装上述旋转扣合式表扣，从而实现在第二状态下，将  表带对 表扣施加的拉力，转换为紧固表扣的锁紧力。因此通过这种旋转扣合的  方式，在该手表的 实际佩戴过程中，不会轻易掉落，有较好的实用性。 附图说明 下面结合附图和
