技术摘要：

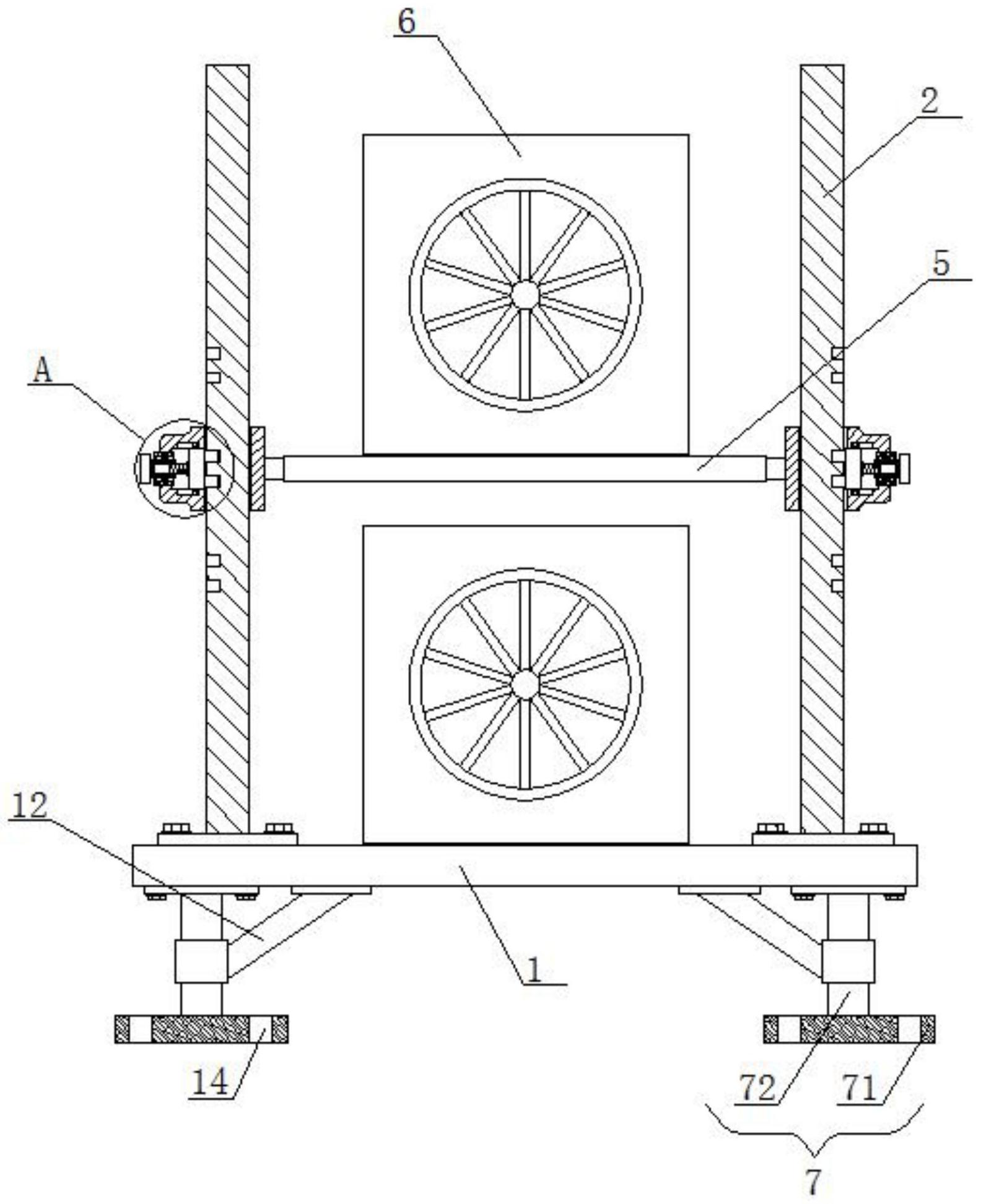

本发明涉及空气源热泵技术领域，且公开了一种空气源热泵冷暖热连供机组，包括底座，底座的上端呈矩形阵列地固定连接有若干个支撑杆，支撑杆上滑动连接有滑套，滑套通过定位机构连接在支撑杆上，若干个滑套之间共同固定连接有安装板，底座和安装板的上端均安装有空气源  全部
背景技术：
空气源热泵是一种利用高位能使热量从低位热源空气流向高位热源的节能装置。 它是热泵的一种形式。顾名思义，热泵也就是像泵那样，可以把不能直接利用的低位热能 (如空气、土壤、水中所含的热量)转换为可以利用的高位热能，从而达到节约部分高位能 (如煤、燃气、油、电能等)的目的。 但是目前的空气源热泵冷暖热连供机组在安装使用的过程中，往往使用多个机 组，在安装时需要占用大量空间，且在安装不用规格的机组时，需要的空间不同，不能够很 好地满足使用需求。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种空气源热泵冷暖热连供机组，具备能够 将多个机组很好地安装在在一起，且能够满足不同规格的机组等优点，解决了目前的空气 源热泵冷暖热连供机组在安装使用的过程中，往往使用多个机组，在安装时需要占用大量 空间，且在安装不用规格的机组时，需要的空间不同，不能够很好地满足使用需求的问题。 (二)技术方案 为实现上述能够将多个机组很好地安装在在一起，且能够满足不同规格的机组的 目的，本发明提供如下技术方案：一种空气源热泵冷暖热连供机组，包括底座，所述底座的 上端呈矩形阵列地固定连接有若干个支撑杆，所述支撑杆上滑动连接有滑套，所述滑套通 过定位机构连接在支撑杆上，若干个所述滑套之间共同固定连接有安装板，所述底座和安 装板的上端均安装有空气源热泵主体，所述底座的下端安装有支撑装置； 所述定位机构包括滑板槽、滑板、固定套、螺纹套、螺杆、卡槽和卡块，所述滑板槽 开设在滑套的内壁上，所述滑板滑动连接在滑板槽内，所述固定套固定连接在滑套上，且贯 穿至滑板槽内设置，所述螺纹套通过轴承转动连接在固定套内，所述螺杆螺纹连接在螺纹 套内，所述螺杆的一端穿过螺纹套的开口并向外延伸，且固定连接在滑板的对应位置上，若 干个对所述卡槽开设有支撑杆的侧壁上，两个所述卡块滑动连接在其中两个卡槽内，所述 卡块远离卡槽槽底的一端穿过卡槽的槽口并向外延伸，且固定连接在滑板的对应侧壁上。 优选的，所述滑板槽内的槽壁上开设有两个对称设置的限位槽，所述限位槽内滑 动连接在有限位块，所述限位块远离限位槽槽底的一端穿过限位槽的槽口并向外滑板槽内 延伸，且固定连接在滑板的对应侧壁上。 优选的，所述限位块靠近限位槽槽底的一端开设有滚珠槽，所述滚珠槽内滚动连 接有滚珠，所述滚珠远离滚珠槽槽底的一端穿过滚珠槽的槽口并向外延伸，且与限位槽的 槽底之间滚动连接。 3 CN 111594939 A 说　明　书 2/4 页 优选的，所述螺纹套远离滑板的一端固定连接有转动把手。 优选的，所述支撑装置包括支撑板和连接杆，若干个所述连接杆呈矩形阵列地固 定连接在底座的底部四角处，所述支撑板固定连接在连接杆的下端。 优选的，所述支撑板上对称开设有安装孔。 优选的，所述连接杆的侧壁上固定连接有稳定杆，所述稳定杆远离连接杆的一端 呈向上倾斜设置，且固定连接在底座的对应位置上。 (三)有益效果 与现有技术相比，本发明提供了一种空气源热泵冷暖热连供机组，具备以下有益 效果： 1、该空气源热泵冷暖热连供机组，通过设置底座、支撑杆、滑套、定位机构、滑板 槽、滑板、固定套、螺纹套、螺杆、卡槽、卡块、安装板、空气源热泵主体和支撑装置，当需要将 空气源热泵主体安装上时，将两个空气源热泵主体分别安装在底座和安装板的上端，使得 能够起到很好的节约空间的作用，当需要安装不同规格的空气源热泵主体时，首先反向转 动螺纹套，在螺纹的作用下，螺杆带动滑板进行移动，使得滑板带动卡块从卡槽内脱离，然 后即可滑动滑套，进而带动安装板进行移动，使得能够满足不同规格的空气源热泵主体，然 后再正向转螺纹套，使得卡块卡进对应的卡槽中即可将安装板的位置进行固定，使得能够 满足不同规格的空气源热泵主体进行安装。 2、该空气源热泵冷暖热连供机组，通过设置限位槽和限位块，当滑板进行移动的 过程中，滑板带动了限位块在限位槽内进行移动，使得滑板在滑板槽中移动地更加稳定，且 能够防止滑板从滑板槽内脱落。 附图说明 图1为本发明提出的一种空气源热泵冷暖热连供机组结构示意图； 图2为图1中A部分的放大图； 图3为图2中B部分的放大图； 图4为图2中C部分的放大图。 图中：1底座、2支撑杆、3滑套、4定位机构、41滑板槽、42滑板、43固定套、44螺纹套、 45螺杆、46卡槽、47卡块、5安装板、6空气源热泵主体、7支撑装置、71支撑板、72连接杆、8限 位槽、9限位块、10滚珠槽、11滚珠、12稳定杆、13转动把手、14安装孔。
