技术摘要：
本发明公开了一种线缆敷设辅助肩甲装置及其使用方法，通过人力借助本装置，来完成各种电缆的敷设作业内容。该装置包括肩甲主体结构和滚珠导力结构；所述肩甲主体结构包括防护肩甲、储物袋，所述滚珠导力结构包括两颗钢制圆珠及配套的滚珠座；滚珠通过滚珠座固定在肩甲  全部
背景技术：
国内关于人力敷设电缆、光缆施工中，都是通过工人将线缆扛在肩部，再将线缆从 线缆盘中拖拽出然后敷设，而在线缆敷设中工人肩部受力较大，在多人配合敷设时因敷设 速度的变化和人员出力的差异性，线缆对肩部就会产生较大的摩擦力，容易造成工人肩部 扭伤。 更重要的是，在敷设时人员需要同线缆前行，当敷设完一段距离后，再返回至起点 再拖拽出一段线缆向前敷设。这样的方法不但人员费力，施工效率也很低。 其次，线缆扛在肩上不方便背包，作业人员的常用工具材料（如电工胶布、电缆接 续工具等）无处存放。 再者，人工拖拽线缆时，为了使线缆不拖在地面上造成磨损，就必须在地面支设放 线滑轮，而放线滑轮结构笨重，敷设长距离线缆时滑轮用量大，且遇转弯情况滑轮不便使 用。 基于以上问题，我们研发了一种低成本、能提高施工效率、并兼备反光和储物功能 的线缆敷设辅助肩甲设备。
技术实现要素：

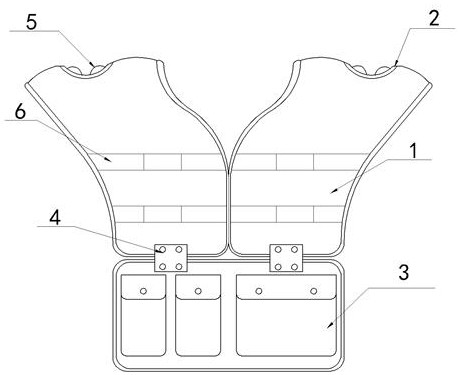

本发明旨在提供一种线缆敷设辅助肩甲装置及其使用方法，解决了原线缆敷设施 工中作业人员劳动强度大（多次折返）、施工效率低、常用工具材料不便携带、线缆易与地面 或物体剐蹭破损、线缆直接与作业人员肩部接触容易造成肩部扭伤的问题。 本发明提供了一种线缆敷设辅助肩甲装置，包括肩甲主体结构和滚珠导力结构； 所述肩甲主体结构包括防护肩甲、储物袋，所述防护肩甲由左、右两片基础马甲组成；所述 滚珠导力结构包括两颗滚珠及配套的滚珠座，滚珠通过滚珠座固定在肩甲主体结构的左、 右肩部留设的凹槽内；该槽内设有滚珠座磁铁，滚珠座吸附在滚珠座磁铁上面，固定在该凹 槽内；所述滚珠座包括滚珠座底壳、滚珠座上盖，滚珠座上盖位于滚珠座底壳上部，在滚珠 座上盖的中部设有两个圆孔；滚珠放置在该圆孔内，滚珠座上盖将滚珠固定在滚珠座底壳 内，滚珠能在滚珠座上盖开设的圆孔内滑动；线缆从两个滚珠之间的空隙穿过。滚珠放入滚 珠座底壳上的凹陷处，然后再盖上滚珠座上盖；因为“滚珠座上盖”留设的两个孔比滚珠直 径小，所以滚珠掉不出来，滚珠可在一定范围内滑动，对线缆起到类似滑轮的作用。 进一步地，所述肩甲主体结构，包括防护肩甲和储物袋，储物袋通过铆钉与防护肩 甲连接为一个整体；更进一步地，所述连接铆钉共设有两组，每组包括四颗，铆钉组的上部 连接马甲底部，下部连接储物袋上部，将防护肩甲和储物袋连接起来。 进一步地，所述储物袋为环状，储物袋内可放置常用工具，如扳手、钳子、胶带、卷 3 CN 111588107 A 说　明　书 2/3 页 尺等。 进一步地，所述滚珠座底壳和滚珠座上盖两端通过固定螺丝连接；所述滚珠座底 壳和滚珠座上盖为弧形板。 本发明提供了上述线缆敷设辅助肩甲装置的使用方法，包括以下步骤： （1）滚珠座由两部分组成，下部为有两个滚珠槽的铁质滚珠座壳体，将滚珠卡进去后， 通过滚珠座上盖盖在上面保证了滚珠不会掉出，然后再通过两颗固定螺丝将滚珠座上盖固 定； （2）将滚珠导力结构固定在肩甲固定结构的肩部凹槽内，并与凹槽内的滚珠座磁铁吸 附组合成一体； （3）先将肩甲主体结构穿在作业人员身上，再将滚珠导力结构固定在肩甲主体结构的 肩部凹槽内组合成一体； （4）作业人员将线缆放置在滚珠导力结构的两颗滚珠间空隙处，此时作业人员抓住线 缆向前拖出，线缆在滚珠上滑动以实现拖拽效果。 也可由线路前进方向的作业人员直接拖拽线缆，此时线缆在滚珠上滑动，也可实 现拖拽效果（代替了放线滑轮）。 本发明的有益效果： （1）该肩甲在线缆敷设使用中除人力外不借助任何机械动力，制造价格低，使用成本 低； （2）该肩甲结构简单，滚珠部分可拆卸更换，维护简单； （3）能保护线缆外表面不被剐蹭破损； （4）本发明增加的辅助装置，具有储物功能和反光带效果。 附图说明 图1为本发明线缆敷设辅助肩甲装置的主视图； 图2为图1的俯视图。 图3为图1的左视图。 图4为储物袋的主视图。 图5为图4的俯视图。 图6为图4的左视图。 图7为滚珠导力结构的三视图。 图8为本发明线缆敷设辅助肩甲装置的穿戴效果图。 图中：1-防护肩甲、2-凹槽、3-储物袋、4-铆钉、5-滚珠、6-反光条、7-滚珠座磁铁、 8-固定螺丝、9-滚珠座底壳、10-滚珠座上盖。
