技术摘要：

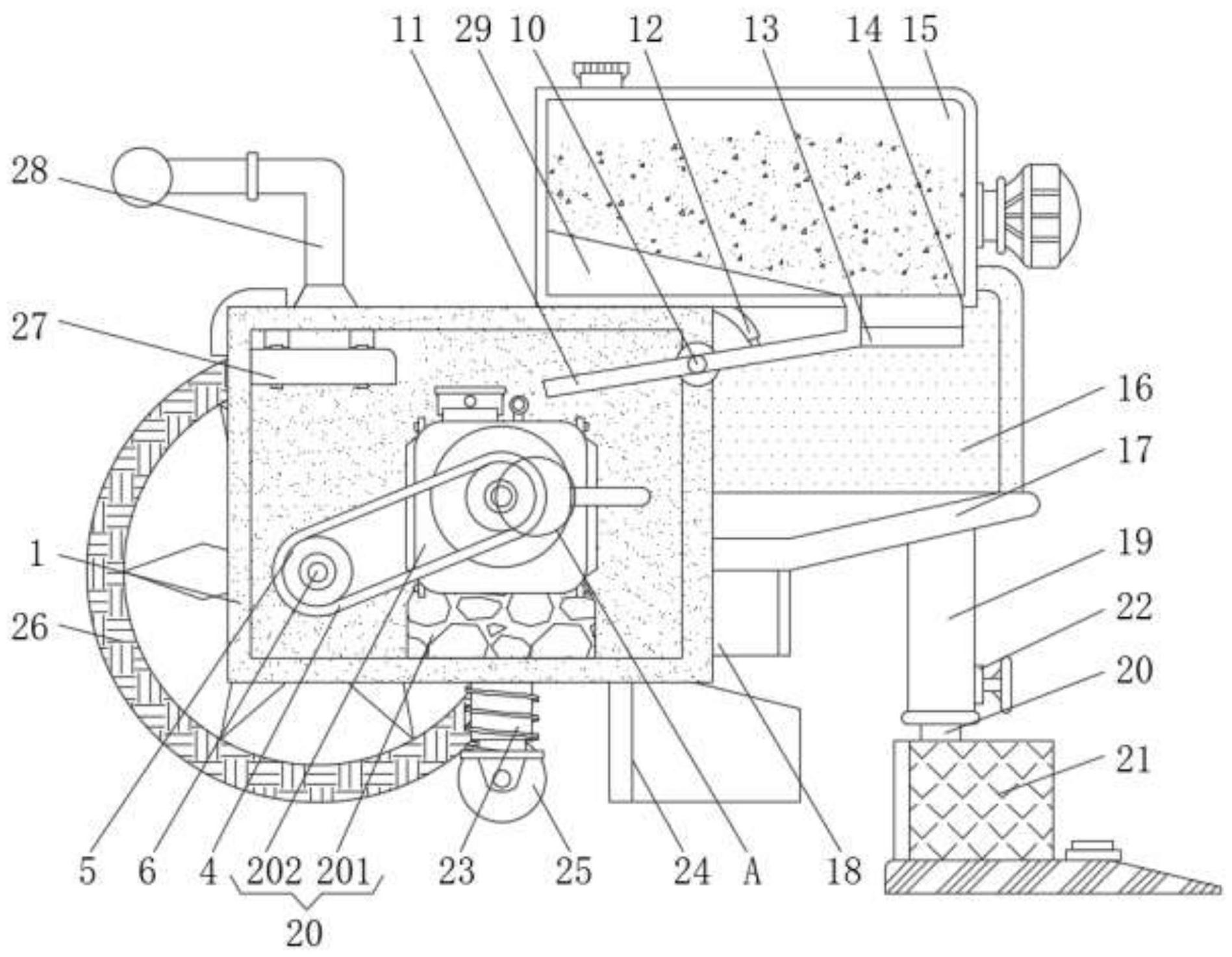

本发明公开了一种防黄蜀葵葵花霉变的土壤处理装置，属于土壤处理装置技术领域，其包括壳体，所述壳体内壁的下表面固定连接有驱动装置，所述驱动装置的正面固定连接有主动轮，所述主动轮通过传动带与从动轮传动连接，所述从动轮和主动轮的正面分别卡接有第一旋转机构和  全部
背景技术：
黄蜀葵不仅可以入药，还可以从茎秆中提炼植物胶作为食品添加剂，在食品工业 中可用做增稠剂等，可以制成较为广泛的食品药品种类，目前在对黄蜀葵进行栽种时，需要 工作人员事先进行松土，使得土壤与空气进行充分的接触，从而降低土壤霉变的可能，不易 导致黄蜀葵发生霉变，且在翻土时的深度不能低于20厘米。 目前的土壤体处理装置在对土地进行翻犁时，需要工作人员在翻犁的过程中对土 地进行播种，极大的影响了工作人员的工作效率，使得工作人员需要在翻土完毕后再次进 行播种，其反复的操作极大的浪费了工作人员的时间，且设备之间的联动性较低，适用性较 差；同时目前的大部分的翻土设备在翻土完毕后不便于对种子进行种植，在需要种植时，工 作人员只能再次通过翻土设备或其他设备对土地进行压实，由于黄蜀葵盖土不能过厚且匀 称，使得目前大部分的设备难以满足黄蜀葵的栽种时的需求。
技术实现要素：
(一)解决的技术问题 为了克服现有技术的上述缺陷，本发明提供了一种防黄蜀葵葵花霉变的土壤处理 装置，解决了目前的土壤体处理装置在对土地进行翻犁时，需要工作人员在翻犁的过程中 对土地进行播种，极大的影响了工作人员的工作效率，使得工作人员需要在翻土完毕后再 次进行播种，其反复的操作极大的浪费了工作人员的时间，且设备之间的联动性较低，适用 性较差；同时目前的大部分的翻土设备在翻土完毕后不便于对种子进行种植，在需要种植 时，工作人员只能再次通过翻土设备或其他设备对土地进行压实，由于黄蜀葵盖土不能过 厚且匀称，使得目前大部分的设备难以满足黄蜀葵的栽种时需求的问题。 (二)技术方案 为实现上述目的，本发明提供如下技术方案：一种防黄蜀葵葵花霉变的土壤处理 装置，包括壳体，所述壳体内壁的下表面固定连接有驱动装置，所述驱动装置的正面固定连 接有主动轮，所述主动轮通过传动带与从动轮传动连接，所述从动轮和主动轮的正面分别 卡接有第一旋转机构和第二旋转机构，所述第一旋转机构和第二旋转机构正面的一端均与 壳体内壁的背面固定连接，所述驱动装置的正面固定连接有转盘，所述转盘的外表面固定 连接有挤压杆，所述壳体内壁的右侧面卡接有销轴，所述壳体通过销轴与活动板的正面活 动连接，所述活动板的右侧面固定连接有密封板，所述密封板的卡接在通孔内，所述通孔开 设在放置箱内壁的下表面，所述放置箱的下表面与壳体的上表面固定连接，所述活动板的 上表面固定连接有弹性装置，所述弹性装置的上表面与放置箱的下表面固定连接。 作为本发明的进一步方案：所述放置箱的外表面固定连接有集束筒，所述集束筒 3 CN 111587642 A 说　明　书 2/4 页 的下表面与集束板的上表面相连通，所述集束板的下表面与下料筒的上表面相连通。 作为本发明的进一步方案：所述集束板的下表面固定连接有套筒，所述套筒内滑 动连接有支撑杆，所述支撑杆的底端与分离块的上表面固定连接，所述套筒的右侧面螺纹 连接有紧固螺钉，所述紧固螺钉的左端穿过套筒与支撑杆的左端搭接。 作为本发明的进一步方案：所述壳体的下表面固定连接有弹性机构，所述壳体的 下表面固定连接有挡板，所述挡板的设置为V形挡板，所述弹性机构的底端固定连接活动连 接有碾压辊，所述第一旋转机构正面的一端和背面的一端均固定连接有移动轮。 作为本发明的进一步方案：所述壳体内壁的左侧面固定连接有配重块，所述壳体 的上表面固定连接有把手，所述壳体内壁的下表面设置有倾斜块，所述壳体上表面的左侧 设置有防撞橡胶垫。 作为本发明的进一步方案：所述驱动装置包括固定座，所述固定座的下表面与壳 体内壁的下表面固定连接，所述固定座的上表面固定连接有电机，所述电机输出端正面的 一端与主动轮的背面固定连接，所述电机输出端的外表面固定连接有转盘。 作为本发明的进一步方案：所述弹性装置包括滑套，所述滑套内滑动连接有滑杆， 所述滑套的上表面和滑杆的底端分别与壳体(1)的下表面和活动板的下表面固定连接，所 述滑套内设置有弹簧，所述弹簧的两端分别与滑套内壁的上表面和滑杆的顶端固定连接。 (三)有益效果 与现有技术相比，本发明的有益效果在于： 1、该防黄蜀葵葵花霉变的土壤处理装置，通过设置碾压辊、电机、转盘、活动板、通 孔、集束板、分离块、挡板和弹性机构，当工作人员通过电机带动转盘旋转时，转盘表面的挤 压杆就会旋转，使得挤压杆在旋转时，就会反复击打活动板的下方，使得活动板的右侧在挤 压杆的挤压下沿销轴向下翻转，此时放置箱内的黄蜀葵种子就会沿通孔掉落至集束筒内， 随后沿着集束板和下料筒掉落至分离块分离出的槽内，随后在挡板的遮挡下，分离出的土 壤就会被重新挡回槽内，之后在碾压辊的压力下，对土壤进行压实，使得工作人员可以方便 的对土壤进行处理，且在处理的同时可以将黄蜀葵的种子播种在土地内，随后在挡板和碾 压辊的作用下，重新对分离块开出的槽进行合并和压实，使得工作人员可以较为省力的对 土地处理的同时，将黄蜀葵的种子进行播种，满足了大部分黄蜀葵种植和土地翻犁的需求。 2、该防黄蜀葵葵花霉变的土壤处理装置，通过设置电机、主动轮、传动带和转盘， 当工作人员启动电机时，就可以推动把手，从而控制该土壤处理装置移动的方位，当电机启 动时，电机就会带动主动轮和转盘旋转，使得该土壤处理装置在对土地进行翻犁时可以对 黄蜀葵的种子进行播种，且在移动时电机还会带动移动轮进行旋转，使得工作人员只需调 整把手控制该土壤处理装置移动的方向即可，降低了工作人员劳动强度的同时，方便了工 作人员的使用。 3、该防黄蜀葵葵花霉变的土壤处理装置，通过设置紧固螺钉和支撑杆，当工作人 员需要调整分离块的位置时，只需转动紧固螺钉，使得紧固螺钉不再与支撑杆接触，随后工 作人员拉动分离块向下方移动，当移动块移动至土壤内时，工作人员就可以正向转动紧固 螺钉，从而将支撑杆固定住，使得工作人员可以方便的调节分离块的位置，从而控制对土壤 翻犁的深度，从而对不同品质的黄蜀葵进行播种，有效的增加了黄蜀葵种子的成活率。 4 CN 111587642 A 说　明　书 3/4 页 附图说明 图1为本发明正视的剖面结构示意图； 图2为本发明挡板俯视的结构示意图； 图3为本发明分离块俯视的结构示意图； 图4为本发明A处放大的结构示意图； 图5为本发明滑套正视的剖面结构示意图； 图中：1壳体、2驱动装置、201固定座、202电机、3主动轮、4传动带、5从动轮、6第一 旋转机构、7第二旋转机构、8转盘、9挤压杆、10销轴、11活动板、12弹性装置、121滑套、122滑 杆、123弹簧、13密封板、14通孔、15放置箱、16集束筒、17集束板、18下料筒、19套筒、20支撑 杆、21分离块、22紧固螺钉、23弹性机构、24挡板、25碾压辊、26移动轮、27配重块、28把手、29 倾斜块。
