技术摘要：
本发明公开了一种用于神经外科系统的可调节固定装置，包括基座、拉绳、套筒、功能弹簧和固定螺栓，所述基座顶部粘接固定有承接板，所述套筒安装在水平杆上，且水平杆焊接固定在基座内侧，并且套筒边侧和基座内壁之间焊接固定有功能弹簧，所述套筒顶部焊接固定有连接板  全部
背景技术：
神经外科是应用独特的神经外科学研究方法，研究人体神经系统，如脑、脊髓和周 围神经系统，以及与之相关的附属机构，如颅骨、头皮、脑血管脑膜等结构的损伤、炎症、肿 瘤、畸形和某些遗传代谢障碍或功能紊乱疾病，如：癫痫和帕金森病等，而在神经外科检查 的过程中，就需要对患者使用到固定装置。 随着神经外科检查的不断进行，在医生的实际检查过程中发现了下述问题： 一些癫痫和帕金森病患者，以及其他神经炎症患者，多会出现身体部位不受控制的抽 搐，只是部位不同，常见的有手脚抽搐，但是现在医生在对抽搐部位进行检查时，只能采用 绷带捆绑，不仅操作繁琐，而且不可便捷的调整，无法对不同体型的患者和患者的不同部位 进行定位固定。 所以需要针对上述问题设计一种用于神经外科系统的可调节固定装置。
技术实现要素：

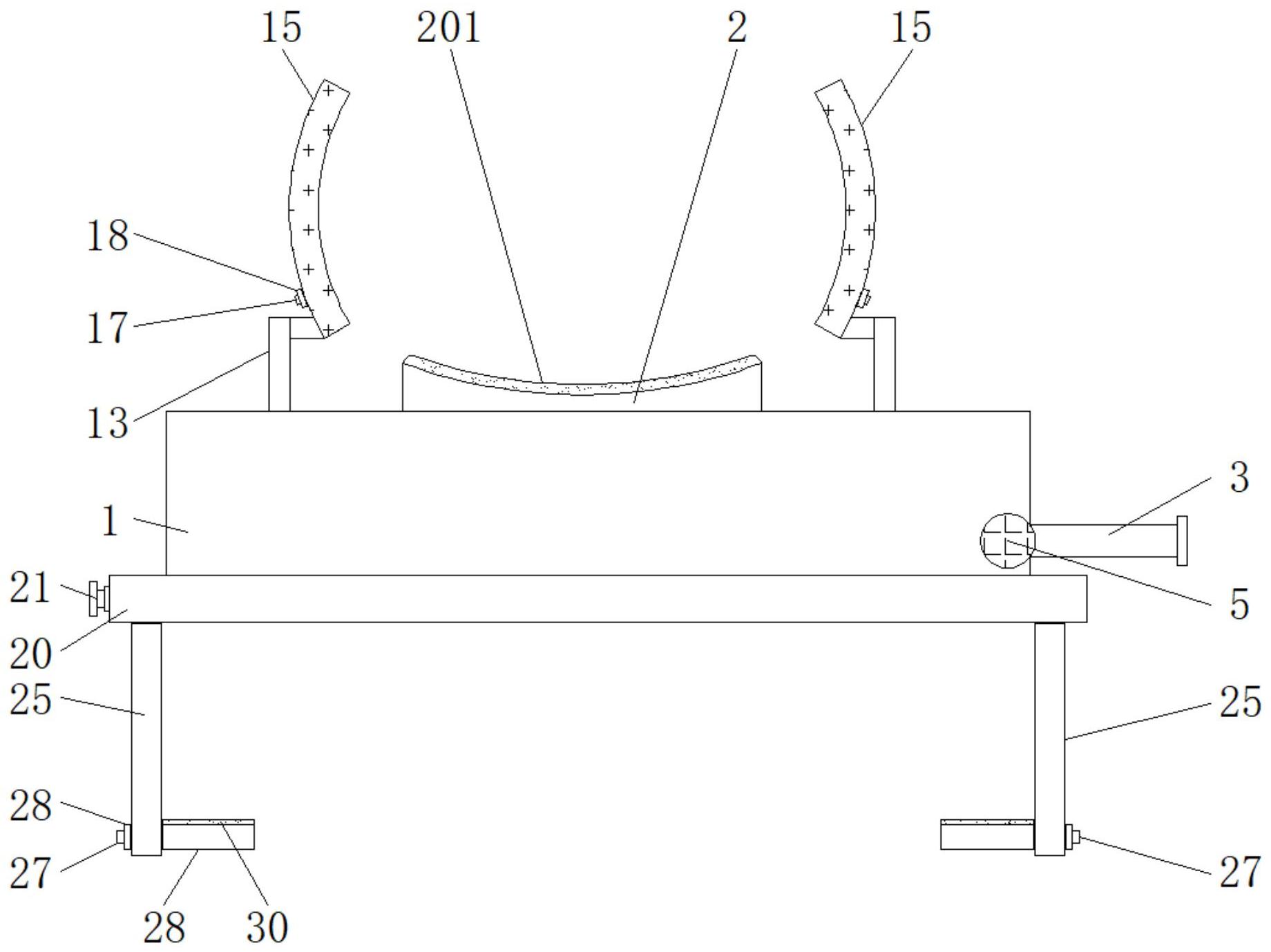

本发明的目的在于提供一种用于神经外科系统的可调节固定装置，以解决上述背 景技术中提出绷带捆绑，不仅操作繁琐，而且不可便捷的调整，无法对不同体型的患者和患 者的不同部位进行定位固定的问题。 为实现上述目的，本发明提供如下技术方案：一种用于神经外科系统的可调节固 定装置，包括基座、拉绳、套筒、功能弹簧和固定螺栓，所述基座顶部粘接固定有承接板，且 基座边侧开设有稳定窗，并且稳定窗内壁与操作板贴合，所述基座上安装有挤压螺栓，且挤 压螺栓末端与操作板贴合，且操作板与从动齿轮相互连接，并且从动齿轮焊接固定在安装 轴上，同时安装轴安装在基座内侧底面上，所述安装轴顶部焊接固定有卷绕筒，且卷绕筒上 缠绕有拉绳，并且拉绳末端固定在套筒底端，所述套筒安装在水平杆上，且水平杆焊接固定 在基座内侧，并且套筒边侧和基座内壁之间焊接固定有功能弹簧，所述套筒顶部焊接固定 有连接板，且连接板贯穿轨迹窗，并且轨迹窗开设在基座顶部，所述连接板顶部焊接固定有 夹紧板，且夹紧板内安装有内活动板，并且内活动板上焊接固定有固定螺栓，同时固定螺栓 末端安装有外螺母，所述固定螺栓贯穿活动窗，且活动窗开设在夹紧板上，所述基座底部焊 接固定有底板，且底板内侧通过轴承座安装有调节丝杆，并且调节丝杆上安装有螺纹管，同 时螺纹管底部焊接固定有垂直板，所述垂直板贯穿底窗，且底窗开设在底板底部，并且垂直 板底部焊接固定有第一限位板，所述第一限位板上开设有垂直窗，且垂直窗内侧与侧螺栓 贴合，并且侧螺栓一端安装有定位螺母，同时侧螺栓另一端焊接固定有第二限位板，所述第 二限位板顶部粘贴固定有接触垫。 优选的，所述承接板上粘接固定有海绵垫，且承接板顶面设置为曲面。 4 CN 111588585 A 说　明　书 2/4 页 优选的，所述操作板与稳定窗为滑动连接，且操作板与挤压螺栓为垂直分布，并且 挤压螺栓与基座为螺纹连接，并且操作板与从动齿轮为螺纹连接。 优选的，所述拉绳以卷绕筒为中心呈中心对称分布有2个，且卷绕筒通过安装轴与 基座构成转动机构。 优选的，所述夹紧板和连接板关于承接板对称分布，且连接板与轨迹窗为滑动连 接。 优选的，所述内活动板与夹紧板为滑动连接，且夹紧板和内活动板均设置为弧形， 并且夹紧板上对称分布有活动窗，同时活动窗内壁与固定螺栓贴合。 优选的，所述调节丝杆通过轴承座与底板构成转动机构，且调节丝杆关于底板对 称分布，并且调节丝杆中心两侧螺纹螺旋方向相反，同时调节丝杆上对称安装有2个螺纹 管。 优选的，所述垂直板与底窗为滑动连接，且垂直板关于第一限位板对称分布，并且 第一限位板关于底板对称分布。 优选的，所述侧螺栓关于第二限位板对称分布，且第二限位板与第一限位板内侧 面贴合，并且侧螺栓与活动窗为滑动连接。 与现有技术相比，本发明的有益效果是：该用于神经外科系统的可调节固定装置， 采用新型的结构设计，使得本装置的尺寸可以进行调节和固定，可以对神经炎症患者粗细 不同的手臂或腿部进行夹紧固定，同时调节操作便捷，可以快速且稳定的将神经炎症患者 的手臂或腿部固定； 1.操作板、从动齿轮、安装轴、卷绕筒、拉绳、套筒、水平杆和功能弹簧组成的结构，可以 同时驱动对称分布的夹紧结构运动，对患者的手臂或腿部进行夹紧固定； 2.内活动板、固定螺栓、外螺母和活动窗组成的结构，可以便捷的调整夹紧板整体的大 小，以适应不同粗细的患者的手臂或腿部。 附图说明 图1为本发明正视结构示意图； 图2为本发明夹紧板正视剖面结构示意图； 图3为本发明夹紧板侧视结构示意图； 图4为本发明基座正视剖面结构示意图； 图5为本发明从动齿轮仰视结构示意图； 图6为本发明底板正视剖面结构示意图； 图7为本发明底板侧视剖面结构示意图。 图中：1、基座；2、承接板；201、海绵垫；3、操作板；4、稳定窗；5、挤压螺栓；6、从动齿 轮；7、安装轴；8、卷绕筒；9、拉绳；10、套筒；11、水平杆；12、功能弹簧；13、连接板；14、轨迹 窗；15、夹紧板；16、内活动板；17、固定螺栓；18、外螺母；19、活动窗；20、底板；21、调节丝杆； 22、螺纹管；23、垂直板；24、底窗；25、第一限位板；26、垂直窗；27、侧螺栓；28、定位螺母；29、 第二限位板；30、接触垫。 5 CN 111588585 A 说　明　书 3/4 页
