技术摘要：
本发明公开了一种具有脚部限制的脚蹬拉力器，它包括用于提供阻力的弹性主体，在弹性主体的一端设有握把，弹性件的另一端设有脚蹬，脚蹬设于弹性件两边，所述脚蹬上设有用于插入脚的环套和用于阻挡脚脱离环套的脚后跟束缚部。本发明在脚背束缚的基础上增加了脚后跟的束  全部
背景技术：
脚蹬拉力器不像普通的拉力器只能锻炼手臂和胸部，它还可以做到手脚配合。可 以练手臂、腿、腰部、腹部等部位。 使用时用脚限制脚蹬，然后拉动握把，同时带动拉绳或弹簧拉伸。具体结构如专利 公开号CN202892771U，专利公开号CN205164038U公开的结构。 常规使用时，都是采用卧拉方式，因此做拉力运动时人体会两头上翘，即脚也会跟 着上翘，现有问题是，使用者的脚只是插在环套内，脚上翘后会脱离环套，而拉绳或弹簧在 张紧情况下松放会直接打到使用者，具有危险性。
技术实现要素：

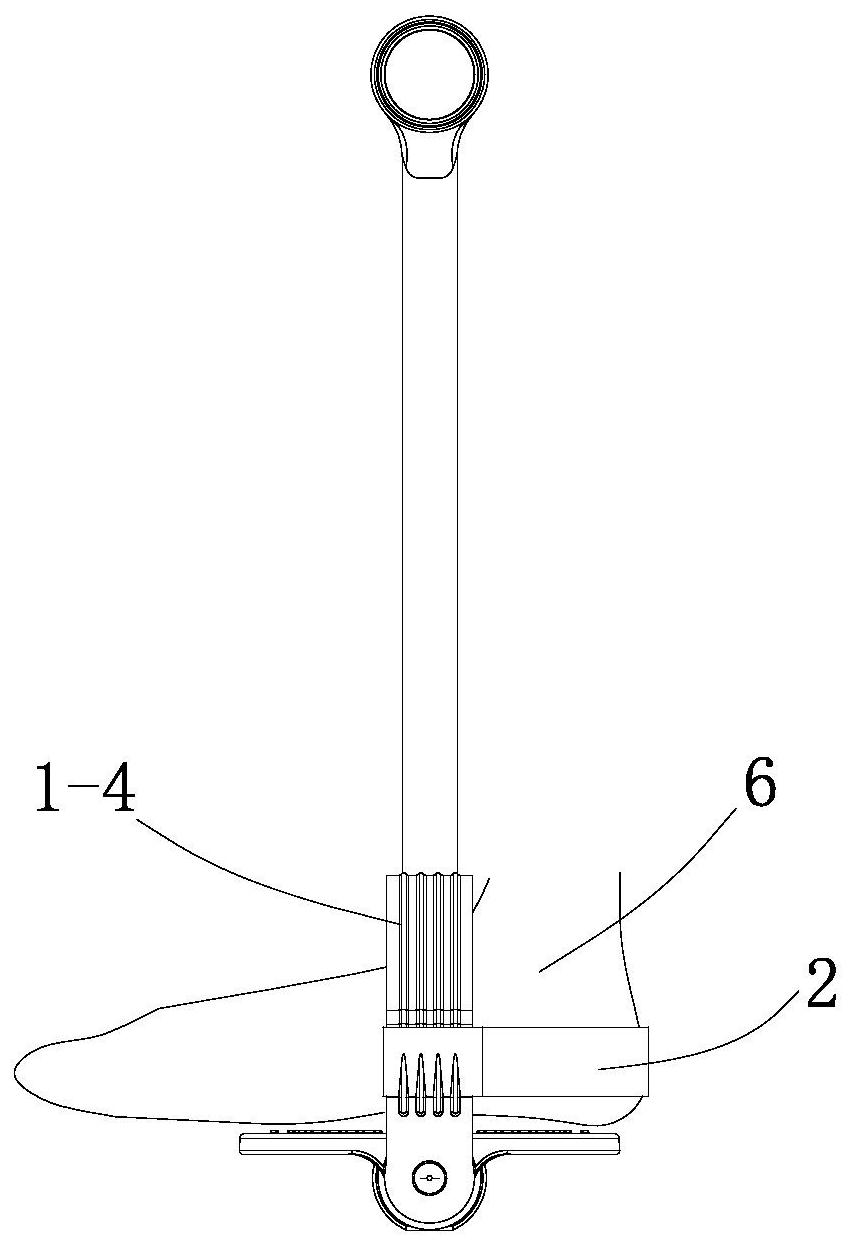

本发明的目的是针对现有的上述问题，提供一种具有脚部限制的脚蹬拉力器。 本发明的目的可通过下列技术方案来实现：具有脚部限制的脚蹬拉力器，其特征 在于，它包括用于提供阻力的弹性主体，在弹性主体的一端设有握把，弹性件的另一端设有 脚蹬，脚蹬设于弹性件两边，所述脚蹬上设有用于插入脚的环套和用于阻挡脚脱离环套的 脚后跟束缚部。 进一步的，所述脚后跟束缚部能围成弧形且抵在脚后跟处。 进一步的，所述脚后跟束缚部能长度调节。 进一步的，所述环套或脚后跟束缚部能弹性的伸缩。 进一步的，所述脚后跟束缚部设于脚插入环套的一侧。 进一步的，所述环套包括至少一根脚背固定带，所述脚后跟束缚部包括至少一根 脚后跟束缚带。 进一步的，所述脚后跟束缚带的两端联接在脚背固定带上且形成弧，或所述的脚 背固定带两端联接在脚蹬上形成弧。 进一步的，所述脚后跟束缚带的两端通过胶黏方式连接在脚背固定带上。 进一步的，所述脚蹬包括踏板，所述环套与踏板一体注塑成型。 进一步的，所述脚后跟束缚部包括脚后跟束缚带，所述脚后跟束缚带联接在环套 上，或脚后跟束缚带联接在踏板上。 与现有技术相比，本发明在脚背束缚的基础上增加了脚后跟的束缚，防止脚从插 入方向脱离。增加了使用过程中的安全性。 附图说明 图1为本发明实施例1的结构示意图。 图2为本发明的第一设计示意图。 3 CN 111589047 A 说　明　书 2/3 页 图3为本发明的第二设计示意图。 图4为本发明的束缚示意图。 图5为本发明的第三设计示意图。 图6为本发明的第四设计示意图。 图7为本发明的第五设计示意图。 图8为本发明的第一设计示意图。 图9为本发明的第二设计示意图。 图10本发明的第三设计示意图。 图中，1-1握把；1-2弹性主体；1-3脚踏；1-4脚背固定带；2脚后跟束缚带；3环；4踏 杆；5踏板；6脚；7铆接点；8贯穿口。
