技术摘要：
本发明涉及一种油烟净化紫外线模组，包括灯架，灯架中安装有紫外线灯管、电子镇流器、防水航空插座，灯架的两头分别连接一个用于将灯架安装在油烟入口处的安装支架；紫外线灯管包括石英管、陶瓷灯头，石英管的两头分别固定安装一个陶瓷灯头，陶瓷灯头上安装有伸入石英  全部
背景技术：
随着国家对空气污染整治的日趋严格，针对厨房油烟的废气在对外排放前进行预 处理，以达到国家废气对外排放标准的治理工作已迫在眉睫。针对厨房油烟的处理，目前应 用较广泛的有高压静电法、热力燃烧法、吸附法、吸收法、低温等离子体技术等方法，但随着 紫外线光技术的发展，利用紫外线能量光解油烟废气的应用也开展得如火如荼。紫外线光 解油烟的原理为：利用高能VUV紫外线波段（254nm波段）破碎油烟有机分子，打断其分子链， 同时利用紫外线波段（172nm和185nm波段）产生的臭氧氧化油烟分子，最好生产二氧化碳和 水，其可以大大提高油烟净化的速度和效率，从而达到对油烟进行净化的目的。可见，为达 到快速处理油烟的目的，必须研制出高臭氧产出和高辐射剂量的油烟净化专用VUV紫外线 灯，以满足国家对油烟外排放指标要求。 而现有的紫外灯存在以下问题：1、采用液态汞，容易产生泄漏，影响周围环境；2、 紫外线灯管的外壁上容易附着油烟、水，使紫外线发生损耗；3、不便于安装至油烟入口处。
技术实现要素：

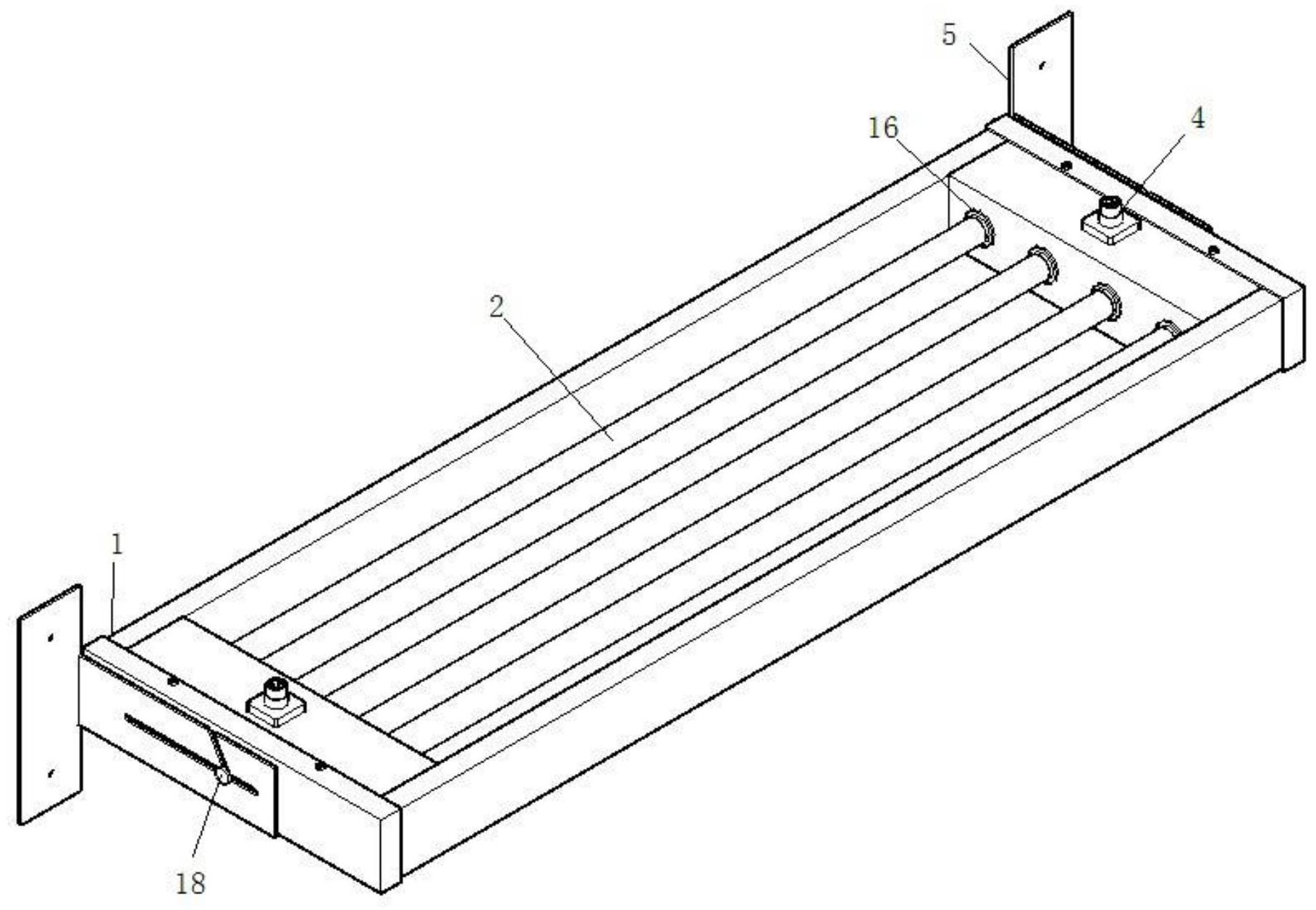

本发明的目的在于克服现有技术存在的以上问题，提供一种油烟净化紫外线模 组。 为实现上述技术目的，达到上述技术效果，本发明通过以下技术方案实现： 一种油烟净化紫外线模组，包括灯架，所述灯架中安装有紫外线灯管、电子镇流器、防 水航空插座，所述防水航空插座通过导线与电子镇流器的输入端连接，所述紫外线灯管通 过导线与电子镇流器的输出端连接，所述灯架的两头分别连接一个用于将灯架安装在油烟 入口处的安装支架；所述紫外线灯管包括石英管、陶瓷灯头，所述石英管的两头分别固定安 装一个陶瓷灯头，所述陶瓷灯头上安装有伸入石英管内的灯丝，所述石英管的内壁上设置 有汞齐块，所述石英管的外壁上设置有超双疏涂层镀膜。 优选的，所述石英管由羟基含量小于等于10PPM的石英玻璃制成。 优选的，当所述石英管内壁上设置有多块汞齐块时，多块所述汞齐块沿石英管的 长度方向中心为基准对称布置。 其中，所述灯架包括两个对称的安装盒、两根对称的支撑管、两个对称的端盖，所 述安装盒焊接在两根支撑管的头部之间，所述安装盒和支撑管上加工形成相互连通的线 孔，两个所述安装盒相对的一侧各自开设有N个安装孔，所述安装孔中安装有密封圈，所述 陶瓷灯头套在密封圈中；所述电子镇流器安装在安装盒内；所述防水航空插座安装在安装 盒的正面；所述端盖用螺丝与安装盒连接，使端盖盖在安装盒和支撑管的末端。 其中，所述端盖的外侧中心焊接有螺母，所述螺母中螺接有半螺栓，所述安装支架 包括矩形的安装板和矩形的钩板，所述钩板的一端垂直焊接在安装板的一侧中部，所述安 3 CN 111578336 A 说　明　书 2/3 页 装板的两头分别开设一个圆孔，所述钩板上加工形成沿钩板长轴设置的条形孔，所述钩板 上还加工形成与条形孔相连通的入口，所述半螺栓顺着入口滑入条形孔中。 优选的，所述端盖的内侧与支撑管、安装盒之间涂抹有密封胶。 本发明的有益效果是：1、采用汞齐块使得对环境有影响的液汞用量大幅度减少， 并且因为汞齐块中的固体合金对汞蒸气的强吸附作用，从而让汞蒸气无法扩散到空气或其 他物质中；2、在石英管的外壁上设置超双疏涂层镀膜，能够避免水、油附着在石英管的外壁 上，从而保持石英管外壁的清洁，减少紫外线的损耗；3、利用连接在灯架两端的安装支架将 灯架安装在油烟入口处，便于紫外线模组的安装；该紫外线模组利用紫外线灯管通电产生 紫外线对油烟进行光解氧化为水分子和二氧化碳排走，不残留污水和油污，有效避免油烟 进入烟道，并且能够杀菌，减除异味。 附图说明 此处所说明的附图用来提供对本发明的进一步理解，构成本申请的一部分，本发 明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中： 图1是本发明实施例中油烟净化紫外线模组的结构示意图； 图2是本发明实施例中油烟净化紫外线模组的部分结构示意图； 图3是本发明实施例中紫外线灯管的立体结构示意图； 图4是本发明实施例中石英管的横截面图； 图5是本发明实施例中灯架的部分结构示意图； 图6是本发明实施例中安装支架的结构示意图。
