技术摘要：
本申请提供了一种传输配置指示状态的指示方法，其特征在于，包括：接收网络设备发送的配置信息，所述配置信息包括一个或多个传输配置指示状态TCI‑state组合的配置，每个TCI‑state组合包括一个或多个TCI‑state；接收网络设备发送的媒体接入控制控制单元MAC‑CE，所述  全部
背景技术：
为了满足移动通信系统的大容量及高速率的传输需求，第五代移动通信系统(5th  generation，5G)引入大于6GHz的高频频段进行通信，以利用其大带宽、高速率的传输特性； 高频通信的一个主要问题是信号能量随传输距离急剧下降，导致信号传输距离短。为了克 服这个问题，高频通信采用模拟波束技术，通过大规模天线阵列进行加权处理，将信号能量 集中在一个较小的范围内，形成一个类似于光束一样的信号(称为模拟波束，简称波束)，从 而提高传输距离。 网络设备可以生成不同的波束，指向不同的传输方向。在下行数据传输中，网络设 备在采用一个特定的波束向终端设备发送数据时，需要告知终端设备该网络设备采用的发 送波束的信息，这样终端设备才能采用与该发送波束相对应的接收波束来接收网络设备发 送的数据。在3GPP  R15协议中，网络设备通过下行控制信息(Downlink  Control  Information，DCI)中的TCI(Transmission  Configuration  Index，传输配置编号)字段来 向终端设备指示该网络设备采用的发送波束的相关信息。具体的，基于TCI字段的值，终端 设备可以确定数据传输所采用的TCI状态(TCI-state)。根据该TCI-state，终端设备可以确 定数据传输所采用的发送波束对应的接收波束信息，从而采用对应的接收波束接收网络设 备下发的数据。 另外，在低频通信的某些场景中，也需要指示TCI-state。例如，采用多个发送接收 点(transmission  and  reception  point，TRP)依次为同一终端设备发送数据。不同的TRP 采用不同的TCI-state传输数据，通过TCI-state终端设备可以确定发送数据的TRP。 目前，3GPP  R15协议支持单个TCI-state的指示，可支持单波束传输或单TRP传输。 当采用多波束传输或多TRP传输时，需要网络设备向终端设备指示多个TCI-state，3GPP  R15协议目前的TCI-state指示方法无法支持。
技术实现要素：

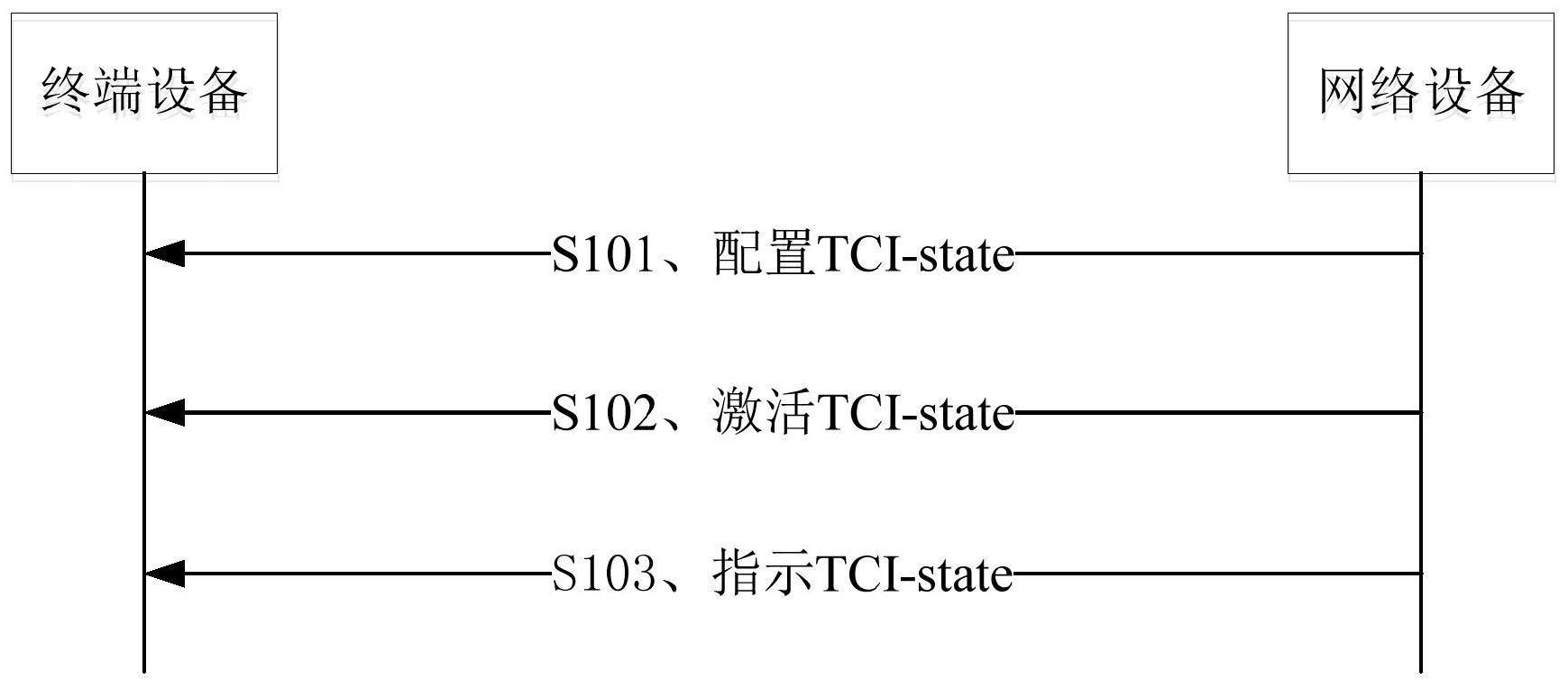

本申请提供一种TCI-state指示方法和通信装置，使得网络设备可以向终端设备 指示多个TCI-state，从而实现多波束/多TRP传输。 例如：该TCI-state的指示方法包括：网络设备向终端设备发送配置信息，所述配 置信息包括一个或多个传输配置指示状态TCI-state组合的配置，每个TCI-state组合包括 一个或多个TCI-state；网络设备向终端设备发送激活命令，用于激活部分或全部TCI- state组合；网络设备向终端设备发送传输配置指示TCI；相应的，终端设备根据接收到的 TCI的值确定对应的激活的TCI组合，并可以进一步的确定该激活的TCI组合中的各个TCI- state；进一步的可以确定各个解调参考信号DMRS端口、DMRS端口组或DMRS端口的码分复用 5 CN 111586846 A 说　明　书 2/21 页 CDM组对应的TCI-state。 上述方案中，配置信息可以通过无线资源控制(radio  resource  control，RRC)消 息下发，激活命令可以是MAC-CE(Medium  Access  Control-Control  Element，媒体接入控 制-控制单元)，TCI可以通过DCI下发。 例如：从终端设备的角度，该传输配置指示状态的指示方法，包括： 接收网络设备发送的配置信息，所述配置信息包括一个或多个传输配置指示状态 TCI-state组合，每个TCI-state组合包括一个或多个TCI-state；接收网络设备发送的媒体 接入控制控制单元MAC-CE，所述MAC-CE用于激活部分或全部TCI-state组合；接收网络设备 发送的下行控制信息DCI，根据DCI中的传输配置指示TCI字段的值确定一个激活的TCI- state组合；所述一个激活的TCI-state组合中包括的一个或多个TCI-state。 另一个例子中，根据TCI字段的值也可以确定多个激活的TCI-state组合。 上述方案包括了配置，激活及指示的步骤，实际应用中，可能配置一次，后续一段 时间内有多次激活及指示，也可能激活一次，后续一段时间内有多次指示；另外，也有可能 不需要配置的步骤，仅需要激活和指示；或者不需要激活的步骤，仅需要配置及指示；因此， 实际应用中有多种情况。 结合上述方案，所述每个TCI-state组合包括所述TCI-state组合的索引，以及所 述TCI-state组合包括的一个或多个TCI-state的索引；也就是说，每个TCI-state组合具备 自己的索引，TCI-state组合中的每个TCI-state也具备自己的索引。 结合上述方案，其中：MAC-CE中的一个比特(例如：第一个比特)用于指示MAC-CE激 活的对象为TCI-state组合；所述MAC-CE可以是作为激活命令的MAC-CE，也可以是单独的 MAC-CE；或所述配置信息或接收的RRC消息中的一个字段用于指示MAC-CE激活的对象为 TCI-state组合；所述RRC消息可以是承载配置信息的RRC消息，也可以是单独的RRC消息。 也就是说，MAC-CE或RRC中有一个字段或比特用于指示激活的对应是TCI-state还 是TCI-state组合，终端设备接收到所述MAC-CE或RRC后，可以根据上述字段或比特来确认 收到的MAC-CE是否用于激活TCI-state组合；RRC可以是承载配置信息的RRC，也可以是单独 的RRC，MAC-CE可以是用于激活的TCI-state组合的MAC-CE，也可以是单独的MAC-CE；上述指 示方式为显示。 结合上述方案，采用以下至少一种来确定所述MAC-CE激活的对象为TCI-state组 合： 如果所述终端设备被配置了TCI-state组合，则确定所述MAC-CE激活的对象为 TCI-sta te组合；所述终端设备收到的测量配置信息中，如果参数波束分组上报 groupBasedBeamReporting的值为enable，则确定所述MAC-CE激活的对象为TCI-state组 合；或如果所述终端设备收到多波束传输或多TRP传输指示信息，则确定所述MAC-CE激活的 对象为TCI-state组合。 上述条件可以满足一个或多个，则认为所述MAC-CE激活的对象为TCI-state组合， 各个条件可以任意组合，上述指示方式为隐式。 结合上述方案，当确定所述MAC-CE激活的对象是TCI-state组合时，根据所述MAC- CE确定激活的一个或多个TCI-state组合的索引。 结合上述方案，进一步包括：根据所述一个激活的TCI-state组合中包括的一个或 6 CN 111586846 A 说　明　书 3/21 页 多个TCI-state确定各解调参考信号DMRS端口、DMRS端口组或DMRS端口的码分复用CDM组对 应的TCI-state，具体可以包括： 根据所述DCI中的TCI字段的值确定TCI-state组合的索引；根据所述TCI-state组 合的索引确定其中包含的各个TCI-state的索引；根据所述各个TCI-state的索引确定各个 DMRS端口、DMRS端口组或DMRS端口的CDM组对应的TCI-state。 结合上述方案，其中： TCI-state与DMRS端口、DMRS端口组或DMRS端口的CDM组按索引从小到大或从大到 小一一对应；TCI-state按索引从小到大的顺序与DMRS端口、DMRS端口组或DMRS端口的CDM 组按索引从大到小的顺序一一对应；或TCI-state按索引从大到小的顺序与DMRS端口、DMRS 端口组或DMRS端口的CDM组按索引从小到大的顺序一一对应。 结合上述方案，所述配置信息还可以包括一个或多个TCI-state；例如，所述一个 或多个TCI-state的索引； 结合上述方案，所述MAC-CE的一部分比特用于激活部分或全部TCI-state组合，另 一部分比特用于激活部分或全部TCI-state；或，一个MAC-CE用于激活部分或全部TCI- state组合，另一个MAC-CE用于激活部分或全部TCI-state； 结合上述方案，所述TCI字段的所有值中，一部分值对应TCI-state组合，另一部分 值对应TCI-state。 上述各个方案中，采用了TCI-state组合，每个TCI-state组合可以包括一个或多 个TCI-state。网络设备可以通过指示TCI-state组合来指示多个TCI-state，从而实现多波 束/多TRP传输的TCI-state指示。 以下介绍与上述各个方法对应的装置。 一种通信装置，该装置可以是上述各个方法中的终端设备或网络设备，也可以是 终端设备或网络设备内的芯片或功能模块。该装置具有实现上述各个方法中终端设备或网 络设备的功能。该功能可以通过硬件实现，也可以通过硬件执行相应的软件实现。该硬件或 软件包括一个或多个与上述功能相对应的模块。 在一种可能的设计中，该装置包括：收发模块，或称为通信模块，可以包括发送模 块和/或接收模块；用于实现信号的收发功能；可选地，该装置还包括处理模块，用于实现除 信号传输之外的处理功能；所述收发模块，例如可以是收发器、接收器、发射器中的至少一 种，该收发模块可以包括射频电路或天线。该处理模块可以是处理器。可选地，所述装置还 包括存储模块，例如可以是存储器。当包括存储模块时，该存储模块用于存储计算机程序或 指令。该处理模块与该存储模块连接，该处理模块可以执行该存储模块存储的程序或指令， 或源自其他的程序或指令，以使该装置执行上述各方面任意一项的方法。 其中，上述任一处提到的处理器，可以是一个通用中央处理器(CPU)，微处理器，特 定应用集成电路(application-specific  integrated  circuit，ASIC)，或一个或多个用于 控制上述各方面通信方法的程序执行的集成电路。 另一方面，提供了一种计算机存储介质，该计算机存储介质中存储有计算机程序， 该所述计算机程序被计算机或处理器执行时，实现上述各个方面的方法。 另一方面，提供了一种包含指令的计算机程序产品，其在计算机上运行时，使得计 算机执行上述各个方面的方法。 7 CN 111586846 A 说　明　书 4/21 页 另一方面，提供了一种通信系统，该通信系统包括上述网络设备和终端设备。 另一方面，提供了一种处理器，用于与存储器耦合，用于执行上述各个方面的方 法。 另一方面，提供了一种芯片，芯片包括处理器和通信接口，该通信接口用于与外部 器件或内部器件进行通信，该处理器用于实现上述各个方面的方法。 可选地，该芯片还可以包括存储器，该存储器中存储有计算机程序或指令，处理器 用于执行存储器中存储的计算机程序或指令，或源于其他的程序或指令。当该程序或指令 被执行时，处理器用于实现上述各个方面的方法。 可选地，该芯片可以集成在终端设备或网络设备上。 附图说明 图1示出了本申请实施例的通信系统的示意图。 图2示出了R15协议中TCI-state指示方法流程图。 图3是本申请实施例一种用于激活TCI-state的MAC  CE结构示意图。 图4是本申请实施例TCI-state指示方法流程图。 图5是本申请实施例一种用于激活TCI-state组合的MAC  CE结构示意图。 图6是本申请实施例TCI-state指示方法流程图。 图7是本申请实施例一种用于激活TCI-state和TCI-state组合的MAC  CE结构示意 图。 图8是本申请实施例提供的通信装置的示意性框图。 图9是本申请实施例提供的另一通信装置的示意性框图。 图10是本申请实施例提供的又一通信装置的示意性框图。 图11是本申请实施例提供的再一通信装置的示意性框图。 图12是本申请实施例提供的终端设备的结构示意图。 图13是本申请实施例提供的网络设备的结构示意图。
