技术摘要：
本发明涉及一种切割机，尤其涉及一种用于包装泡沫的热切割挖孔机。要解决的技术问题为提供一种切口平整，且可以将泡沫的废弃料取出的用于包装泡沫的热切割挖孔机。一种用于包装泡沫的热切割挖孔机，包括有底座，所述底座用于支撑整个挖孔机；桌脚，所述桌脚对称固定连  全部
背景技术：
泡沫包装具有很强的吸收冲击载荷的能力，隔热性能好，隔音性能好，因此其广泛 运用在包装领域，由于其运用面广，故需要有各种形状包装用泡沫，目前，通常都是使用泡 沫切割机对泡沫进行切割，现在主要是通过电热丝对泡沫进行切割，或者是人手动对其进 行切割，然而手动切割容易造成切口不平整。 现有的泡沫挖孔机，如专利公告号为CN206383244U的中国专利公开了一种泡沫挖 孔机，包括有机架，所述机架包括横向机架和纵向机架，所述横向机架上设有工作台、气缸、 升降机构和电机；所述纵向机架上设有电机限位开关。上述专利存在以下缺点，在将泡沫切 割完毕后，难以将其中的废弃料取出，会导致人们后续还要对其进行处理。 因此，为了解决上述问题，需要设计一种切口平整，且可以将泡沫的废弃料取出的 用于包装泡沫的热切割挖孔机。
技术实现要素：

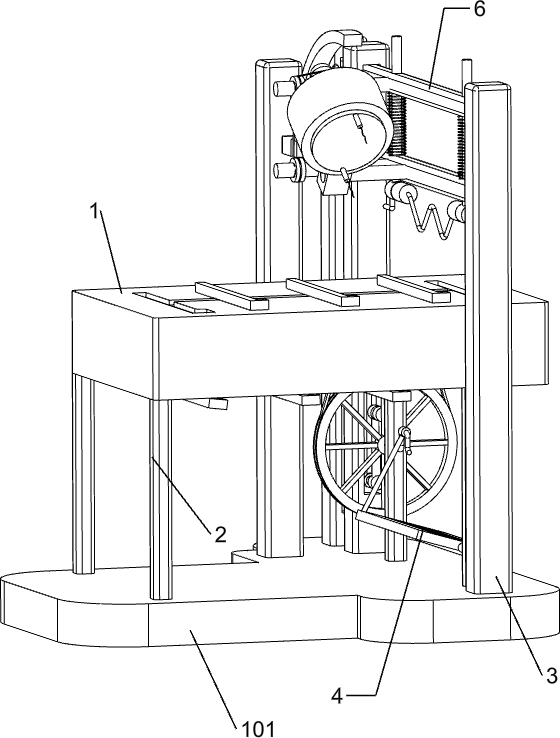

为了克服现有技术中存在人手动切割挖孔会导致切口不平整，且难以将其泡沫废 弃料取出的缺点，要解决的技术问题为：提供一种切口平整，且可以将泡沫的废弃料取出的 用于包装泡沫的热切割挖孔机。 技术方案如下：一种用于包装泡沫的热切割挖孔机，包括有：底座，所述底座用于 支撑整个挖孔机；桌脚，所述桌脚对称固定连接在所述底座顶部，该桌脚的数量为四个；第 一支架，所述第一支架对称固定连接在所述底座顶部一侧，该第一支架位于所述桌脚两侧； 桌面，所述桌面安装在所述桌脚顶部；传动装置，所述传动装置设置在一侧的所述桌脚下部 之间；条型孔，所述条型孔开在所述桌面顶部；切割装置，所述切割装置设置在所述第一支 架上部，该切割装置与所述传动装置连接；第二支架，所述第二支架固定连接在所述底座顶 部，该第二支架位于一侧的所述第一支架左侧。 进一步说明，传动装置包括有：小转杆，所述小转杆转动式设置在其中一侧的所述 桌脚下部；脚踏板，所述脚踏板设置在所述小转杆中部；连接杆，所述连接杆连接在所述脚 踏板顶部一侧；U型杆，所述U型杆转动式设置在其中一个的所述桌脚下部，该U型杆一侧与 所述连接杆转动式连接；第一转轴，所述第一转轴转动式设置在靠近所述U型杆的所述桌脚 上，所述第一转轴与所述U型杆转动式连接，该第一转轴一端与所述切割装置连接；大皮带 轮，所述大皮带轮设置在所述第一转轴上；轴承座，所述轴承座左右对称安装在所述桌面内 壁；第二转轴，所述第二转轴均转动式设置在所述轴承座之间，该第二转轴的数量为两个； 小皮带轮，所述小皮带轮设置在靠近所述大皮带轮一侧的所述第二转轴上；平皮带，所述平 皮带绕在所述小皮带轮和所述大皮带轮上；链齿轮，所述链齿轮均设置在所述第二转轴中 部；链条，所述链条绕在所述链齿轮上；定位条，所述定位条均匀间隔设置在所述链条外侧， 5 CN 111716451 A 说　明　书 2/5 页 该定位条的数量至少为6个。 进一步说明，切割装置包括有：第一连杆，所述第一连杆设置在所述第一转轴外 端；第二连杆，所述第二连杆转动式设置在所述第一连杆上部外侧；滑杆，所述滑杆转动式 设置在所述第二连杆下部外侧；导向槽，所述导向槽开在靠近所述滑杆的第一支架内侧下 部，该导向槽与所述滑杆滑动式配合；穿孔，所述穿孔开在靠近所述滑杆的所述第一支架内 侧上部；连接绳，所述连接绳连接在所述滑杆上部，且所述连接绳穿过导向槽和穿孔；活动 杆，所述活动杆滑动式设置在所述第一支架上部的所述穿孔内，该活动杆下部与所述连接 绳上端连接；固定板，所述固定板固定连接在所述第一支架上部之间；导向杆，所述导向杆 对称滑动式设置在所述固定板上，该导向杆上部均与所述活动杆连接；第一弹簧，所述第一 弹簧均套装在所述导向杆中部，该第一弹簧上端均与所述活动杆底部连接，该第一弹簧下 端均与所述固定板顶部连接；隔热块，所述隔热块均安装在所述导向杆底端；热割丝，所述 热割丝安装在所述隔热块之间；摇杆，所述摇杆设置在所述热割丝一端。 进一步说明，还包括有去料装置，第二支架前侧上部设有去料装置，去料装置包括 有：弧型条，所述弧型条固定连接在所述第二支架上部；第一固定杆，所述第一固定杆固定 连接在所述固定板左侧；第二固定杆，所述第二固定杆固定连接在所述活动杆左侧，该第二 固定杆位于所述第一固定杆上方；第一滑轮组，所述第一滑轮组均设置在所述第一固定杆 和所述第二固定杆中部；第二滑轮组，所述第二滑轮组均设置在所述第一固定杆和所述第 二固定杆外侧；第二细绳，所述第二细绳均绕在所述第一滑轮组和所述第二滑轮组上，该第 二细绳的上端相互连接；导套，所述导套设置在所述第二细绳上端；固定块，所述固定块设 置在所述导套下部；第三固定杆，所述第三固定杆固定连接在所述固定板上的一侧，该第三 固定杆与所述固定块之间转动式连接；推杆，所述推杆滑动式设置在所述导套内中部；推 板，所述推板固定连接在所述推杆底端；第二弹簧，所述第二弹簧套装在所述推杆下部，该 第二弹簧下端与所述推板连接，该第二弹簧上端与所述导套内部连接；第三连杆，所述第三 连杆滑动式设置在所述推板上，该第三连杆上部位于所述推杆上部的通孔内；第三弹簧，所 述第三弹簧连接在所述第三连杆上部与所述推杆之间；刺针，所述刺针均安装在所述第三 连杆下端。 进一步说明，本挖孔机的高度为一米。 本发明具有以下优点：1、本发明达到了切口平整，且可以将泡沫的废弃料取出的 效果； 2、通过热割丝对泡沫进行挖孔，可以将泡沫这种低熔点的材料融化，从而使得切口更 加平整； 3、通过针刺向下移动，从而将泡沫中的废弃料取出，并通过推杆和推板将废弃料推出， 使得人们能够轻易地将废弃料进行收集。 附图说明 图1为本发明的第一种立体结构示意图。 图2为本发明的第二种立体结构示意图。 图3为本发明传动装置的立体示意图。 图4为本发明切割装置的第一部分立体机构示意图。 6 CN 111716451 A 说　明　书 3/5 页 图5为本发明切割装置的第二部分立体机构示意图。 图6为本发明去料装置的第一部分立体机构示意图。 图7为本发明去料装置的第二部分立体机构示意图。 图8为本发明去料装置的第三部分立体机构示意图。 图中附图标记的含义：1-桌面，101-底座，2-桌脚，3-第一支架，4-传动装置，41-小 转杆，42-脚踏板，43-连接杆，44-U型杆，45-第一转轴，46-大皮带轮，47-小皮带轮，48-平皮 带，49-轴承座，410-第二转轴，411-链齿轮，412-链条，413-定位条，5-条型孔，6-切割装置， 61-第一连杆，62-第二连杆，63-滑杆，64-导向槽，65-穿孔，66-连接绳，67-活动杆，68-导向 杆，69-第一弹簧，610-固定板，611-隔热块，612-热割丝，613-摇杆，7-第二支架，8-去料装 置，81-弧型条，82-第一固定杆，83-第一滑轮组，84-第二固定杆，85-第二滑轮组，86-第二 细绳，87-导套，88-固定块，89-第三固定杆，810-推杆，811-第二弹簧，812-推板，813-第三 弹簧，814-第三连杆，815-刺针。
