无线电综合测试系统


技术摘要:
本发明涉及一种无线电综合测试系统,包括射频载波信道模块、基带信号处理模块和操作面板,所述操作面板用于完成输入输出控制和下达相应的操作和指令;射频载波信道模块包括射频输入通道、射频输出通道以及ARM处理器,基带信号处理模块包括DSP微处理器,以及与DSP微处理  全部
背景技术:
无线电综合测试仪内置射频合成源、频谱分析仪、功率计等十几种测试仪器,能对 150w以内的无线通信装备进行双工测试和各种无线电参数测试。可广泛应用各类电台通信 装备、对流层散射通信装备、部分无线电接力通信装备和卫星通信装备的研制、生产、维护 维修等领域。 现有设备的缺陷在于:由于无线电综合测试仪的测试功能多,一般情况下都是针 对不同的测试模块设置有一个信号输入通道,从而造成一个测试仪上具有几十个输入接 口,非常容易出现接线错误的现象,除此之外还存在设备结构复杂、操作流程繁琐等缺点。
技术实现要素:

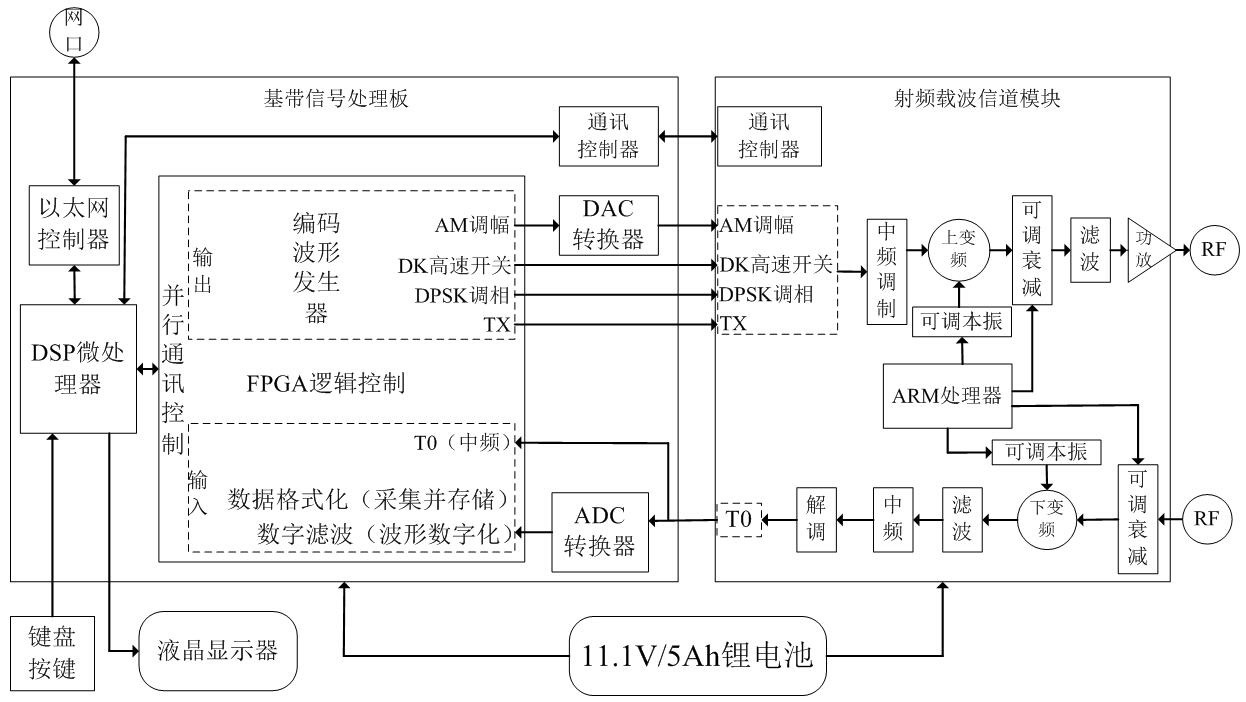

本发明的目的在于克服现有技术的不足,提供一种无线电综合测试系统,无线电 综合测试仪具有无线和有线两种测试模式,主要完成对塔康空空、塔康空地、精密测距、微 波着陆、仪表着陆、无线电测高、无线电罗盘、无线电电台、指点信标、航管应答、空域监视、 防撞系统等12大功能的测试,整个测试主机仅设置有一个输入接口和一个输出接口,极大 的节省了输入接口所占用空间,使得整机设备体积更小,接线更加方便快捷,具有操作简单 等技术进步。 本发明的目的是通过以下技术方案来实现的: 一种无线电综合测试系统,该系统包括射频载波信道模块、基带信号处理模块和操作 面板,所述操作面板用于完成输入输出控制和下达相应的操作和指令; 所述射频载波信道模块包括射频输入通道、射频输出通道以及ARM处理器,所述ARM处 理器各通过一可调本振模块与所述射频输入通道、射频输出通道连接,用于控制射频输入 通道的下变频以及射频输出通道的上变频; 所述基带信号处理模块包括DSP微处理器,以及与DSP微处理器连接的FPGA模块、编码 波形发生器和数字信号处理模块,所述编码波形发生器通过DAC转换器连接至射频输出通 道,所述射频输入通道通过ADC转换器连接至数字信号处理模块; 所述基带信号处理模块和射频载波信道模块之间还设置有由DSP微处理器控制的通讯 控制器。 和传统测试系统相比,本方案利用多级处理器分别处理测试信号的调制和测试信 号的性能测试,从而使得仅需一个输入接口即可完成不同设备的性能测试,从而简化了设 备结构和操作流程。 进一步的,所述射频输出通道包括由包络调制器、开关调制器、DPSK调制器并联组 成的信号调制组件,以及与信号调制组件输出端依次串联的中频调制器、上变频器、数控衰 减器、滤波器和功率放大器,所述功率放大器通过天线或输出接口将信号辐射出去;所述信 4 CN 111600664 A 说 明 书 2/5 页 号调制组件与所述编码波形发生器连接,所述ARM处理器各通过一可调本振模块与所述上 变频器连接。 进一步的,所述射频输入通道包括与输入接口依次串联的数据缓存器、数控衰减 器、下变频器、滤波器、调制解调器; 以及与输入接口串联的采样模块,所述采样模块连接至ARM处理器,所述ARM处理器根 据采样信号通过一可调本振模块控制所述下变频器; 所述调制解调器输出信号分三路输出: 一路通过输出用作功率检测,测试出接收信号的脉冲功率; 一路通过检波处理,然后进行调理整形输出标准信号T0; 一路通过ADC处理,然后进行调理输出,用作示波器显示。 进一步的,所述数据缓存器与数控衰减器之间串联有由所述ARM处理器控制的门 阵列开关。通过门阵列开关可以控制测试信号的输入,当出现ARM处理器无法识别的测试信 号,则通过关闭门阵列开关以实现输入信号阻断,避免系统故障,提高了系统的容灾性能, 避免出现因误接线造成的设备故障。 进一步的,所述可调本振模块包括两个串联的小数N分频锁相环HMC833,以及与两 个小数N分频锁相环HMC833连接的单片机,所述单片机与ARM处理器连接; 所述小数N分频锁相环HMC833各连接有一个环路滤波器,用于输出100KHz~5090.7MHz 不连续的任意频率间隔的五段频率本振信号。 传统的分立式的PFD VCO很难满足如此宽频率的要求,因此本方案相较于现有技 术还具有输出频率宽、输出频段灵活的技术进步。 进一步的,所述基带信号处理模块的处理流程为: 射频输入信号经所述DAC转换器转换成12位数字中频信号,然后输入到FPGA模块进行 下变频,转换为数字基带信号; 而后通过FPGA模块和DSP微处理器的接口,将数据传输给DSP微处理器,DSP微处理器负 责完成对基带信号的处理,这样就等效于信号通过了无线移动信道; DSP微处理器将处理后的信号通过DSP微处理器与FPGA模块的接口送回给FPGA模块, FPGA模块对信号进行上变频,重新变成12位的数字信号,该数字信号通过D/A转换器转换为 模拟信号输出。 进一步的,所述FPGA模块用于产生包络调制器、开关调制器、DPSK调制器的控制信 号,并根据使用者的设置参数,进行基带信号编码,将完成编码的中频信号输出到射频输出 通道。 进一步的,所述DSP微处理器还连有以太网控制器、输入设备和显示设备。 本发明的有益效果是:本方案利用一个输入接口即可完成所有类型的测试信号输 入,降低了接线难度,使得操作更加简单,同时简化了设备结构,相较于现有技术具有结构 简单和操作容易的技术进步。 附图说明 图1是本发明的系统框图; 图2是信号输入通道电路框图; 5 CN 111600664 A 说 明 书 3/5 页 图3是可调本振模块原理框图; 图4是基带信号处理模块硬件系统模块图; 图5是调制解调电路原理框图; 图6是基带信号处理模块原理框图; 图7是RS485转TTL通信电路。
