技术摘要：
本发明公开了一种工业废气在线检测装置及其使用方法，具体涉及废气检测技术领域，包括装置底座，所述装置底座顶部固定设置有装置机架，所述装置机架中部固定设置有废气除尘罐，所述废气除尘罐一侧固定设置有废气进管，所述废气进管与废气除尘罐底端相连通，所述废气进  全部
背景技术：
工业废气指企业厂区内燃料燃烧和生产工艺过程中产生的各种排入空气的含有 污染物气体的总称，这些废气有：二氧化碳、二硫化碳、硫化氢、氟化物、氮氧化物、氯、氯化 氢、一氧化碳、硫酸(雾)铅汞、铍化物、烟尘及生产性粉尘，排入大气，会污染空气。这些物质 通过不同的途径呼吸道进入人的体内，有的直接产生危害，有的还有蓄积作用，会更加严重 的危害人的健康。不同物质会有不同影响，气体传感器是一种将某种气体体积分数转化成 对应电信号的转换器。探测头通过气体传感器对气体样品进行调理，通常包括滤除杂质和 干扰气体、干燥或制冷处理仪表显示部分。 现有技术存在以下不足：现有的工业废气中经常携带工业粉尘，这些粉尘容易影 响对废气进行检测的气体传感器造成影响，进而影响废气检测准确性，影响废气的检测效 果。
技术实现要素：

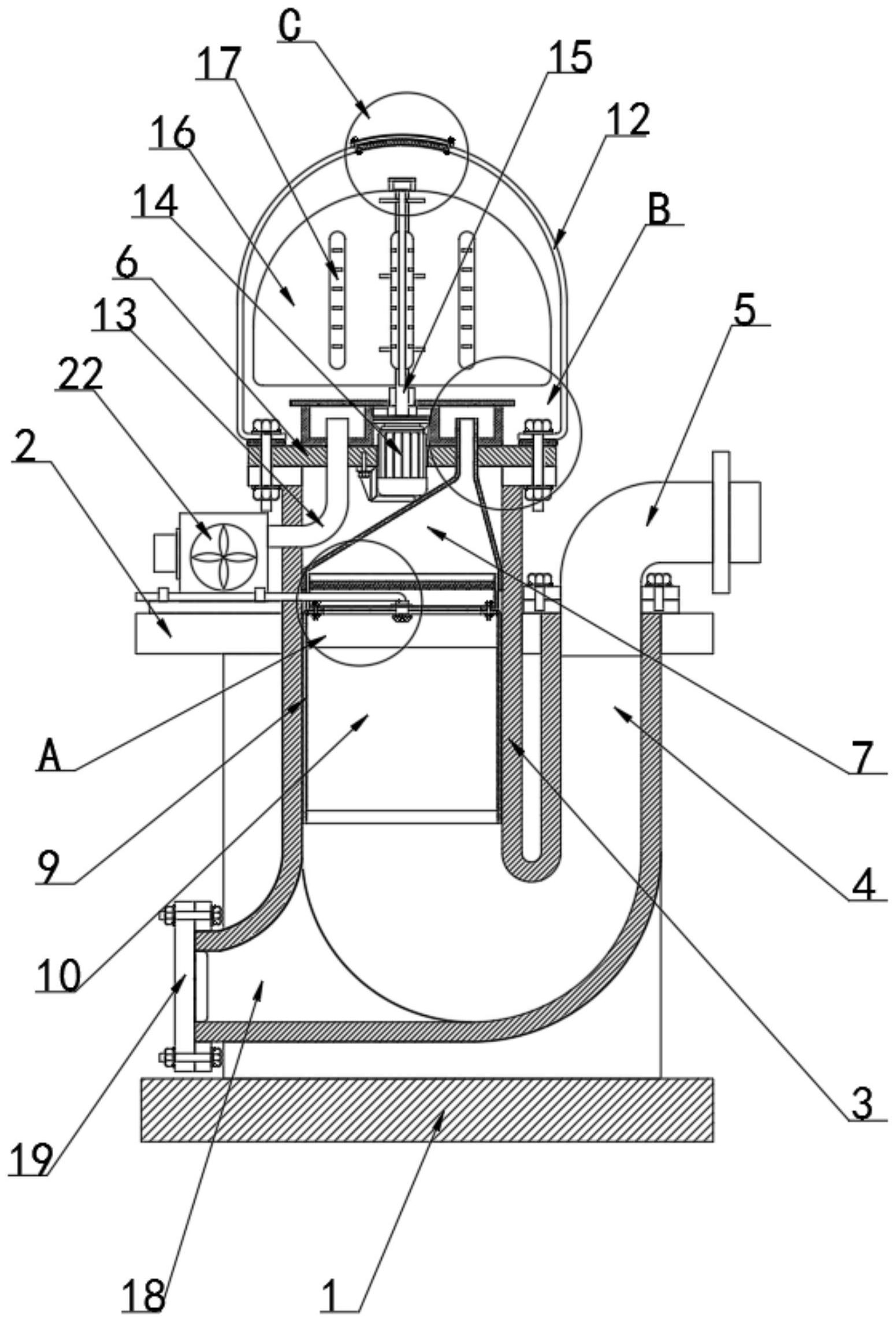

为此，本发明实施例提供一种工业废气在线检测装置及其使用方法，通过废气穿 过除尘筒架，废气携带的粉尘停留在除尘栅板上，除尘网架内的过滤网板对上升的废气进 行过滤，两次除尘操作提高除尘效果，集气罩对处理后的废气进行集中，并引导向检测气罩 内，利用气体传感器对废气进行检测，方便对废气进行除尘预处理，提高废气检测效果，以 解决现有技术中由于废气中携带的粉尘影响废气检测准确性导致的问题。 为了实现上述目的，本发明实施例提供如下技术方案：一种工业废气在线检测装 置及其使用方法，包括装置底座，所述装置底座顶部固定设置有装置机架，所述装置机架中 部固定设置有废气除尘罐，所述废气除尘罐一侧固定设置有废气进管，所述废气进管与废 气除尘罐底端相连通，所述废气进管固定连接有废气管道； 所述废气除尘罐顶部固定设置有固定板，所述废气除尘罐顶部固定设置有集气 罩，所述集气罩底部固定设置有除尘网架，所述除尘网架底部固定设置有除尘筒架，所述除 尘筒架内部固定设置有除尘栅板，所述除尘网架内部固定设置有过滤网板； 所述固定板顶部固定设置有检测气罩，所述集气罩顶端贯穿固定板，所述固定板 顶端面固定设置有排气管，所述固定板中部固定设置有驱动马达，所述驱动马达输出端竖 直向上设置，并固定连接有转动杆，所述转动杆表面固定设置有支架叶，所述支架叶表面固 定设置有气体传感器，所述集气罩顶端和排气管顶端均与支架叶竖直共线设置。 进一步地，所述废气除尘罐底端一侧固定设置有清灰口，所述清灰口可拆卸设置 有封闭塞。 进一步地，所述集气罩底部呈漏斗状设置，所述集气罩底部面积与废气除尘罐横 4 CN 111595653 A 说　明　书 2/5 页 截面积对应设置。 进一步地，所述除尘筒架与废气除尘罐套接设置，所述除尘栅板数量设置为多个， 多个除尘栅板呈竖直平行设置，所述除尘栅板呈波浪形设置。 进一步地，所述除尘网架底端中部固定设置有冲洗喷头，所述冲洗喷头输出端竖 直向下对应除尘栅板设置，所述冲洗喷头输入端固定连接有进水管。 进一步地，所述检测气罩由透明玻璃材料制成，所述排气管外端固定设置抽气泵， 所述抽气泵固定设置于装置机架顶部，所述检测气罩与固定板之间固定设置有密封垫圈。 进一步地，所述支架叶数量设置为四个，四个支架叶关于转动杆轴心线呈中心对 称设置，所述支架叶由塑料制成。 进一步地，所述集气罩顶端和排气管顶端均固定设置有固定碗罩，所述固定碗罩 固定设置于固定板顶端面，两个固定碗罩顶部之间固定设置有滤网板，所述转动杆贯穿滤 网板。 进一步的，所述转动杆顶端固定设置有检测数据盒，所述检测数据盒内部设置有 用于提供电能的供电模块，所述检测气罩顶端固定开设有操作窗口，所述操作窗口与检测 数据盒呈竖直共线设置，所述操作窗口外部可拆卸设置有密封盖。 本发明还提供了一种工业废气在线检测装置的使用方法，具体使用方法如下： 步骤一：将待检测的废气通过废气管道连通到废气进管，使废气进入到废气除尘 罐； 步骤二：通入废气除尘罐的废气自下而上运动，废气穿过除尘筒架，废气携带的粉 尘停留在除尘栅板上，除尘网架内的过滤网板对上升的废气进行过滤，集气罩对处理后的 废气进行集中，并引导向检测气罩内； 步骤三：排气管配合抽气泵，对检测气罩中的废气进行抽出，实现废气在装置中流 动； 步骤四：驱动马达带动转动杆匀速转动，带动支架叶转动，支架叶对废气进行搅 动，支架叶上的气体传感器进行废气检测。 本发明实施例具有如下优点： 1、本发明通过废气进管使废气进入到废气除尘罐，废气自下而上在废气除尘罐中 运动，废气穿过除尘筒架，废气携带的粉尘停留在除尘栅板上，除尘网架内的过滤网板对上 升的废气进行过滤，两次除尘操作提高除尘效果，集气罩对处理后的废气进行集中，并引导 向检测气罩内，利用气体传感器对废气进行检测，相对于现有废气检测，方便对废气进行除 尘预处理，避免废气中的粉尘对废气成分检测造成影响，提高废气检测效果； 2、本发明通过集气罩对处理后的废气进行集中，并引导向检测气罩内，驱动马达 带动转动杆匀速转动，带动支架叶转动，支架叶对废气进行搅动，支架叶上的气体传感器进 行废气检测，气体传感器与废气接触充分，同时搅动份废气不会在检测气罩中停留，避免影 响废气检测准确性，相对于现有废气检测，方便废气在装置中流动，废气检测更加准确。 附图说明 为了更清楚地说明本发明的实施方式或现有技术中的技术方案，下面将对实施方 式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅 5 CN 111595653 A 说　明　书 3/5 页 仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图引伸获得其它的实施附图。 本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供 熟悉此技术的人士了解与阅读，并非用以限定本发明可实施的限定条件，故不具技术上的 实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功 效及所能达成的目的下，均应仍落在本发明所揭示的技术内容得能涵盖的范围内。 图1为本发明提供的整体结构示意图； 图2为本发明提供图1的A部结构示意图； 图3为本发明提供图1的B部结构示意图； 图4为本发明提供除尘栅板的俯视剖面结构示意图； 图5为本发明提供除尘筒架的整体结构示意图； 图6为本发明提供固定碗罩的俯视剖面结构示意图； 图7为本发明提供支架叶的整体结构示意图； 图8为本发明提供图1的C部结构示意图； 图中：1装置底座、2装置机架、3废气除尘罐、4废气进管、5废气管道、6固定板、7集 气罩、8除尘网架、9除尘筒架、10除尘栅板、11过滤网板、12检测气罩、13排气管、14驱动马 达、15转动杆、16支架叶、17气体传感器、18清灰口、19封闭塞、20冲洗喷头、21进水管、22抽 气泵、23密封垫圈、24固定碗罩、25滤网板、26检测数据盒、27供电模块、28操作窗口、29封闭 盖。
