技术摘要：
本发明公开了一种配电网线路降损方法、装置及可读存储介质，其中，本发明方法包括：基于配电网网络数据进行时段分解以确定配电网动态拓扑；对根据所述配电网动态拓扑确定的配电网重构模型进行解析以获得动态重构时段；根据所述动态重构时段对配电网的开关状态进行优化  全部
背景技术：
线损是反映配电网供电经济性的一项重要指标，在电网企业的运行过程中，线路 损耗占运行成本一部分。随着新一轮电力体制改革的不断推进，电网将线损管理成为企业 盈利的重要手段。由于配电网通常采用闭环设计、开环运行的方式，配电网中有大量的常闭 开关和少量的联络开关，通常情况下配电网的网架结构是固定的。然而由于配电网中的负 荷具有时空差异特性，如果配电网的网络拓扑保持不变将会导致不同时段的潮流分布不均 匀，导致配电网的线损过高、部分节点电压塌陷严重。随着智能电网的发展，配电网中的开 关可以通过电力电子设备控制，又称为柔性开关，因此通过研究配电网的动态重构方法对 降低线路损耗、电网经济运行具有重要意义。 目前最常用的用降损策略是通过营配调贯通协作消除管理方面造成的线损异常， 以及更换高耗能配变或对重载线路进行切改等方法进行技术降损，这些方法由于配电网以 辐射型网为主，而且线路分支较多，统计涉及环节多、数据多、工作量大、人为因素多，配电 系统的自动化程度相对比较落后，线损计算参数和数据很难准确收集。而当前电力企业，线 损工作不论在计算方面还是管理方面，都是最难做的工作，电力员工对线损理解不深，管理 粗放，现存的档案数据质量低，工程投资太高等因素严重制约着线损率指标的提升。
技术实现要素：

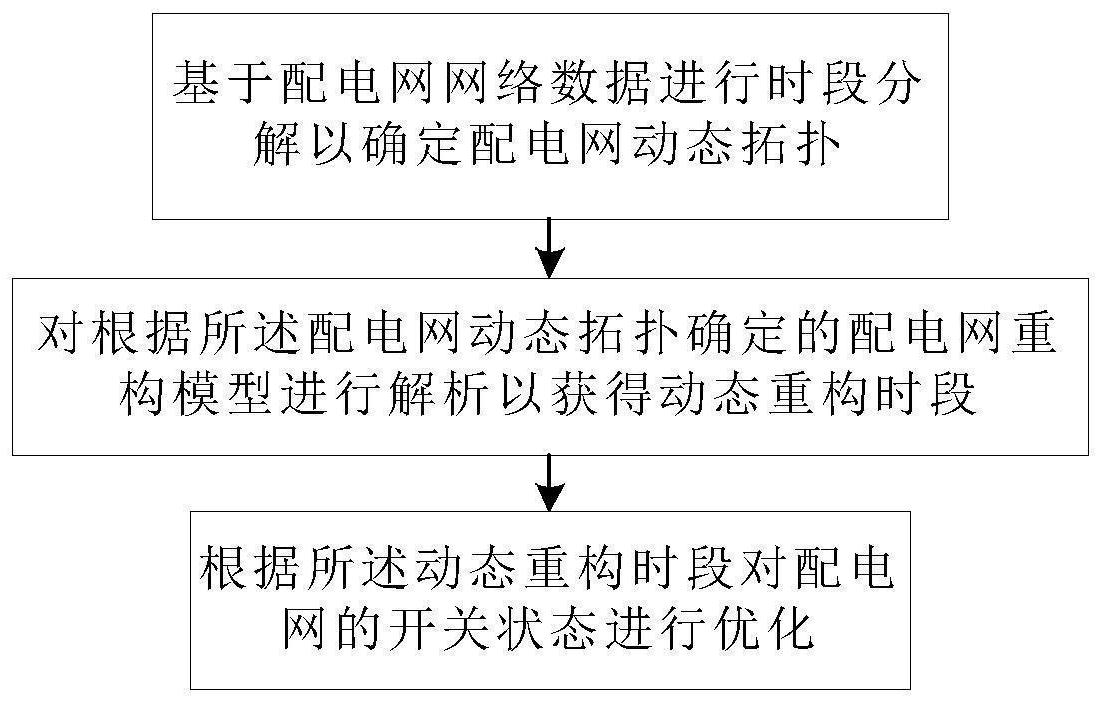

有鉴于现有技术的上述缺陷，本发明的目的就是提供一种配电网线路降损方法、 装置及可读存储介质，用以优化配电网开关状态达到减少配电网全天的有功线损的目的。 本发明的目的之一是通过这样的技术方案实现的，一种配电网线路降损方法，包 括： 基于预设时长内的配电网网络数据进行时段分解以确定配电网动态拓扑； 对根据所述配电网动态拓扑确定的配电网重构模型进行解析以获得动态重构时 段； 根据所述动态重构时段对配电网的开关状态进行优化。 可选的，基于预设时长内的配电网网络数据进行时段分解以确定配电网动态拓 扑，包括： 根据预设数量的多个时段对所述预设时长进行分解； 基于每个所述时段的配电网的网络参数、配电网拓扑的初始状态、配电网拓扑的 负荷时空分布曲线来确定配电网动态拓扑。 可选的，基于配电网网络数据进行时段分解以确定配电网动态拓扑，还包括： 合并拓扑结构相同且时间段连续的配电网动态拓扑以获得配电网动态拓扑。 3 CN 111598350 A 说　明　书 2/8 页 可选的，根据所述配电网动态拓扑构建配电网重构模型，包括： 根据所述配电网动态拓扑以全天有功线损最小为目标构建目标函数； 根据配电网的节点有功平衡、节点无功平衡、节点电压上下限、配电网辐射状拓扑 树、线路功率传输容量以及开关动作数量建立所述目标函数的约束条件。 可选的，对根据所述配电网动态拓扑确定的配电网重构模型进行解析以获得动态 重构时段，包括： 利用潮流松弛方法根据所述目标函数以及约束条件进行求解以获得动态重构时 段。 可选的，根据所述动态重构时段对配电网的开关状态进行优化之后，还包括： 更新配电网动态拓扑优化后的开关状态以及潮流变量； 若优化后的开关状态满足开关动作次数约束条件，则确定对应的开关状态。 可选的，更新配电网动态拓扑优化后的开关状态以及潮流变量之后，还包括： 若优化后的开关状态不满足开关动作次数约束条件； 合并相邻两个动态重构时段并添加开关变位数量约束条件直至满足开关动作次 数约束条件。 本发明的目的之二是通过这样的技术方案实现的，一种配电网线路降损装置，包 括： 拓扑构建模块，用于基于配电网网络数据进行时段分解以确定配电网动态拓扑； 解析模块，用于对根据所述配电网动态拓扑确定的配电网重构模型进行解析以获 得动态重构时段； 优化模块，用于根据所述动态重构时段对配电网的开关状态进行优化。 本发明的目的之三是通过这样的技术方案实现的，一种计算机可读存储介质，所 述计算机可读存储介质上存储有信息传递的实现程序，所述程序被处理器执行时实现前述 的方法的步骤。 由于采用了上述技术方案，本发明具有如下的优点：本发明方法基于配电网网络 数据进行时段分解并构建模型解析获得动态重构时段，最后根据动态重构时段对配电网的 开关状态进行优化，通过动态重构时段能够有效的避免了电压塌陷，从而提高配电网的电 压质量，降低配电网的网损、线损，有效提高电压质量。 本发明的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并 且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可 以从本发明的实践中得到教导。 附图说明 本发明的附图说明如下： 图1为本发明第一实施例方法流程图； 图2为本发明第二实施例配电网的网架结构； 图3为本发明第二实施例不同功能区域的负荷形状系数； 图4为本发明第二实施例一天内的拓扑状态； 图5为本发明第二实施例电压时空分布； 4 CN 111598350 A 说　明　书 3/8 页 图6为本发明第二实施例配电网最低电压曲线； 图7为本发明第二实施例配电网全天线损曲线。
