技术摘要：

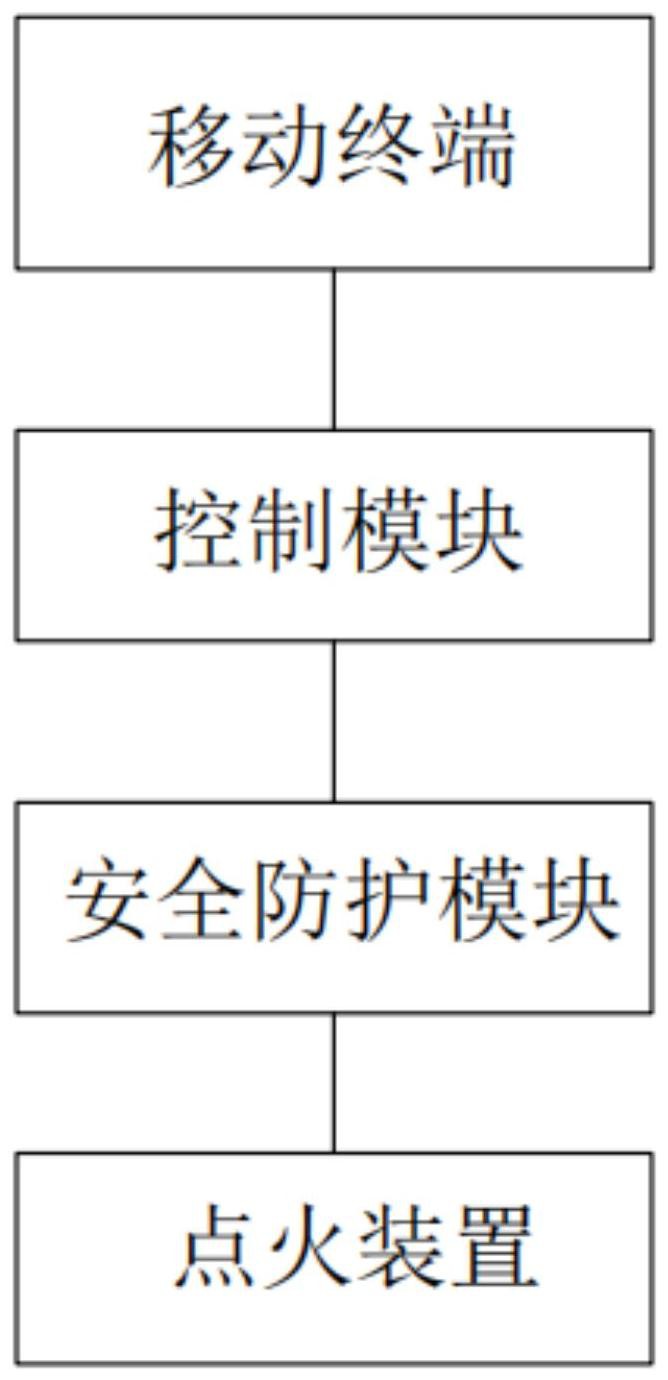

本发明公开了一种带点火的手机，包括移动终端，移动终端的输出端设置有控制模块，控制模块的输出端设置有安全防护模块，安全防护模块的输出端设置有点火装置；移动终端包括电量提醒模块、定位软件和电源连接模块，电量提醒模块通过控制模块与电源连接模块的控制端电性  全部
背景技术：
现在吸烟者点烟的主要工具是打火机，其为小型取火装置,主要用于取火，吸烟， 也用于炊事及其他取火,打火机主要部件是发火机构和贮气箱，发火机构动作时，迸发出火 花射向燃气区，将燃气引燃,对于烟民来说打火机是生活中必不可少的工具之一。 而随着社会的不断发展，手机已经不仅仅是通信工具，种类繁多的手机已经成为 人们生活中的小型信息工作站，其功能已经渗透到生活中的方方面面，手机则是生活中最 重要的通信工具，通过在移动终端上添加对应的点火设备已经应用在现有的手机上。 在现有技术中，现有手机上的点火设备由于安全的影响，而无法适应大型公共场 所的使用，导致无法适应机场、车站、火车上等严禁禁火区域内手机的正常使用，点火设备 的启动不收任何的限制，导致手机的电量过低时易因为点火而造成手机关机而无法使用。
技术实现要素：
（一）解决的技术问题 针对现有技术的不足，本发明提供了一种带点火的手机，解决了点火设备没有限制区 域使用的问题。 （二）技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种带点火的手机包括移动终 端，所述移动终端的输出端设置有控制模块，所述控制模块的输出端设置有安全防护模块， 所述安全防护模块的输出端设置有点火装置； 所述移动终端包括电量提醒模块、定位软件和电源连接模块，所述电量提醒模块通过 所述控制模块与所述电源连接模块的控制端电性连接，所述定位软件的输出端通过所述控 制模块与所述电源连接模块的控制端电性连接，所述电源连接模块的输入端与所述移动终 端的电源输出端电性连接，所述电源连接模块的输出端通过所述安全防护模块与所述点火 装置电性连接，所述定位软件包括禁止区域模拟模块； 所述安全防护模块包括安全启动盖板和安全启动按钮。 进一步地，所述移动终端上配备有自带的手机内置电池，所述手机内置电池的输 出端与所述电源连接模块的输入端电性连接，所述手机内置电池通过电源连接模块为点火 装置提供电能。 进一步地，所述禁止区域模拟模块对所述移动终端的移动地点进行实时的监测, 并且只有在所述定位软件启动的状态下，所述电源连接模块的输入端才能正常的通电。 进一步地，所述电量提醒模块实时的监测所述移动终端的手机电量，当手机电量 低于设定的范围时，即便所述定位软件启动，所述点火装置仍然无法正常的通电，只有在所 述定位软件和所述电量提醒模块均未超过设定的安全范围所述点火装置才能正常的进行 4 CN 111614827 A 说　明　书 2/6 页 启动。 进一步地，所述安全启动盖板与所述安全启动按钮之间相适配，并且安全启动盖 板和所述安全启动按钮串联在所述点火装置的启动电路上。 进一步地，所述安全防护模块还包括手机本体，所述手机本体上设置有点火装置 本体，所述点火装置本体上设置有点火翻盖，所述点火翻盖上设置有按压连接块，所述手机 本体上开设有连接槽，并且手机本体上设置有两个滑动槽，两个所述滑动槽的内部均设置 有支撑滑轴，并且两个支撑滑轴上均滑动连接有连接滑块，两个所述连接滑块之间固定连 接有安装板，所述安装板的底部固定连接有第一触点开关，所述安装板的底部与所述连接 槽内壁的底部之间固定连接有支撑弹簧，所述连接槽内壁的底部固定连接有固定盒，所述 固定盒的内部固定连接有缓冲弹簧，所述缓冲弹簧的顶部固定连接有活动滑板，所述活动 滑板的顶部固定连接有抵触轴，并且抵触轴的顶端固定连接有第二触点开关。 进一步地，所述点火翻盖的转动范围为180°，两个所述滑动槽对称分布在所述连 接槽的内部，并且两个滑动槽的内部与所述连接槽的内部相互连通。 进一步地，两个所述支撑滑轴之间相互平行分布，所述第一触点开关位于所述支 撑弹簧的内侧，所述活动滑板的表面与所述固定盒的内表面滑动连接，所述抵触轴的顶端 贯穿所述固定盒且延伸至所述固定盒的外部。 进一步地，所述第二触点开关与所述第一触点开关之间相适配，所述第二触点开 关和所述第一触点开关串联在所述点火装置本体的控制电路上。 进一步地，还包括收缩槽，所述收缩槽开设于所述收集本体背面的尾端，所述收缩 槽的内部固定连接有收缩杆，所述收缩杆的输出端与所述点火装置本体固定连接，所述点 火装置本体的表面与所述收纳槽的内表面相适配。 （三）有益效果 本发明具有以下有益效果： 该带点火的手机，通过对移动终端的位置和电量进行监测，只有定位软件开启、手机电 量在设定的允许范围内时，点火装置才能通过安全防护模块进行启动，提高手机上点火设 备使用的安全性，防止在不合适的场所使用，进一步的提升安全性，安全与便携相结合。 当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 图1为本发明提供的带点火的手机的第一实施例的系统框图； 图2为本发明图1所示的移动终端部分的系统框图； 图3为本发明图2所示的定位软件部分的系统框图； 图4为本发明图1所示的安全防护模块部分的系统框图； 图5为本发明提供的带点火的手机的安全使用流程图； 图6为本发明提供的带点火的手机的第二实施例的结构示意图； 图7为本发明图6所示的A处的放大图； 图8为本发明图6所示点火翻盖收起状态下的结构示意图； 图9为本发明图8所示的B处的放大图； 图10为本发明提供的带点火的手机的第三实施例的结构示意图。 5 CN 111614827 A 说　明　书 3/6 页 图中，1-手机本体、11-隐藏槽、2-点火装置本体、21、点火翻盖，3-按压连接块、4- 连接槽、41-滑动槽、42-支撑滑轴、5-连接滑块、51-安装板、52-第一触点开关、53-支撑弹 簧、6-固定盒、61-缓冲弹簧、62-活动滑板、63-抵触轴、64-第二触点开关、7-收缩杆。
