技术摘要：

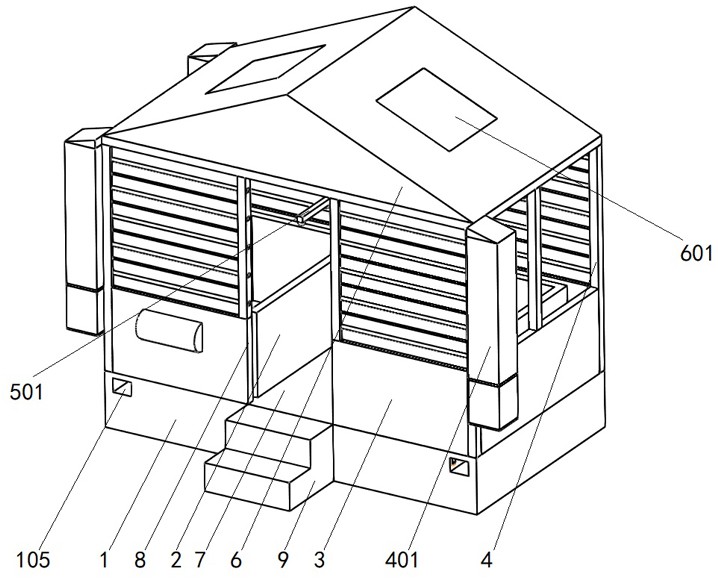

一种用于漏缝地板式猪舍的通风除臭装置，包括底架，底架上表面边缘砌有围墙，围墙内部两侧对称的设置有圈体，两个圈体之间留有走廊，走廊对应围墙的位置开设有进出门，围墙上表面设置有围墙支架，围墙支架中部设置有连接支架，围墙支架顶面设置有屋顶，圈体下部对应位  全部
背景技术：
猪舍是饲养猪群的建筑物。根据饲养目的不同，可分为种猪舍、妊娠猪舍、分娩猪 舍、育成猪舍、育肥猪舍等。喂饲和饮水一般在舍内进行，舍外留有猪群运动场或粪便通道， 舍内用隔墙或隔栏分开。 而在猪群的养殖过程中，不可避免的就是猪舍臭气熏天，尤其夏天，气温越高，猪 舍内部气味越是难闻。虽然粪沟可以将猪群与排泄物初步分离开来，但是还是避免不了排 泄物所释放的氨气，尤其是漏缝地板式猪舍，氨气可以透过漏缝地板下设置的粪沟挥发至 猪舍内部，猪群长时间处于这种环境中，对疾病的抵抗力会下降，猪只的健康和生产性能会 受到不利影响。 针对上述问题，人们需要一种用于漏缝地板式猪舍的通风除臭装置来对猪舍进行 通风除臭。
技术实现要素：
本发明目的在于克服现有技术中存在的不足，提供一种用于漏缝地板式猪舍的通 风除臭装置，可以对猪舍进行有效的通风除臭。 本发明的目的是这样实现的：一种用于漏缝地板式猪舍的通风除臭装置，包括舍 体，所述舍体包括底架、圈体、围墙、围墙支架、屋顶，所述底架上表面边缘砌有所述围墙，所 述围墙内部两侧对称的设置有所述采用漏缝地板的圈体，两个所述圈体之间留有走廊，所 述走廊对应所述围墙的位置开设有进出门，所述围墙上表面设置有所述围墙支架，所述围 墙支架中部设置有连接支架，所述围墙支架顶面设置有所述屋顶，所述圈体下部对应位置 的所述底架内部开设有粪沟，所述粪沟呈倒八字形，所述底架后壁中部开设有排粪口，所述 排粪口与所述粪沟连通，所述排粪口正上方的所述底架后壁开设有排气孔，所述排气孔与 所述粪沟连通，并位于所述粪沟顶部，所述粪沟外侧开设有气道，所述底架前壁两侧均开设 有进气口，所述进气口与所述气道连接，所述气道靠近所述粪沟的侧壁等距的开有若干气 孔，所述气孔与所述粪沟连通，并位于所述粪沟侧壁顶部，所述进出门两侧的围墙支架、所 述围墙后壁上部的围墙支架的内部均设置有扇叶通风装置，所述连接支架下部设置有除臭 装置。 进一步地，所述扇叶通风装置包括传动箱、转轴、第一锥齿轮、第二锥齿轮、电动 机、控制器、通风开关、正转按钮、反转按钮、扇叶轴、扇叶、保护罩，所述围墙支架之间等距 的设置有若干所述扇叶轴，所述扇叶轴上设置有所述扇叶，所述扇叶轴一端与所述围墙支 架通过轴承连接，另一端延伸至所述围墙支架外侧，并设置有所述第一锥齿轮，所述传动箱 中心通过轴承设置有转轴，所述转轴上等距的设置有若干第二锥齿轮，所述第二锥齿轮与 4 CN 111543335 A 说　明　书 2/6 页 所述第一锥齿轮啮合，所述扇叶轴、所述第一锥齿轮、所述第二锥齿轮数量均相等，所述传 动箱下部设置有电气箱，所述电气箱顶面设置有所述电动机，所述电动机的输出轴透过所 述电气箱顶面延伸至所述传动箱内部，并通过联轴器与所述转轴链接，所述电气箱内设置 有控制器，所述围墙外侧设置有所述保护罩，所述保护罩内侧的所述围墙外侧设置有所述 通风开关、所述正转按钮、所述反转按钮，所述电动机、所述控制器、所述通风开关、所述正 转按钮、所述反转按钮之间通过电路连接，所述电动机与所述控制器外接电源进行供电。 进一步地，所述除臭装置包括直线电机平台、减速电机、连接板、喷嘴、除臭开关， 所述连接支架底面设置有直线电机平台，所述直线电机平台的滑块上设置有减速电机，所 述减速电机的转轴与所述连接板中心固定连接，所述连接板底面等距的设置有若干喷嘴， 所述连接板内部开设有内腔，所述内腔中设置有导液管，所述导液管与所述喷嘴连接，所述 保护罩内侧的所述围墙外侧设置有除臭开关，所述除臭开关、所述控制器、所述直线电机平 台、所述减速电机之间通过电路连接，所述直线电机平台、所述减速电机外接电源进行供 电。 进一步地，所述扇叶轴为5个。 进一步地，所述传动箱顶部设置有三角顶。 进一步地，所述喷嘴为5个。 进一步地，所述屋顶形状为三角形。 进一步地，所述屋顶两侧均开设有透气窗。 进一步地，所述进出门下方的所述底架前表面设置有台阶。 本发明的优势： 1.利用气道向粪沟喷出的气体来隔绝粪沟的臭气，避免臭气散发到猪舍内部。 2.利用扇叶通风装置可以控制扇叶的角度，根据实际情况选择合适的扇叶角度对 猪舍进行通风。 3.利用除臭装置可以对猪舍进行全方位的喷洒除臭药液，同时还可以对猪舍进行 消毒，除臭效果好。 附图说明 图1为一种用于漏缝地板式猪舍的通风除臭装置结构示意图。 图2为扇叶通风装置结构示意图。 图3为一种用于漏缝地板式猪舍的通风除臭装置局部结构示意图。 图4为除臭装置结构示意图。 图5为粪沟结构示意图。 图6为气道结构示意图。 图7为本申请实施例中恒温调节器的控制流程图。 图8为本申请实施例中基于猪舍内气体成分控制药液喷出的流程图。 图中：1.底架、101.粪沟、102.排粪口、103.排气孔、104.气道、105.进气口、106.气 孔、2.圈体、3.围墙、4.围墙支架、401.扇叶通风装置、4011.传动箱、4012.转轴、4013.第一 锥齿轮、4014.第二锥齿轮、4015.扇叶轴、4016.扇叶、4017.电气箱、4018.电动机、4019.控 制器、4020.通风开关、4021.正转按钮、4022.反转按钮、4023.保护罩、4024.三角顶、5.连接 5 CN 111543335 A 说　明　书 3/6 页 支架、501.除臭装置、5011.直线电机平台、5012.减速电机、5013.连接板、5014.喷嘴、5015. 除臭开关、6.屋顶、601.透气窗、7.走廊、8.进出门、9.台阶。
