技术摘要：
本发明提供了一种量子旋磁矿物水龙头，包括：第一水处理装置，包括：第一外壳，第一外壳进水端连通水源，第一外壳内从进水端至出水端依次设置第一过滤器和第二过滤器；第二水处理装置，包括：第二外壳，第二外壳进水端与第一外壳出水端连接；旋转磁化装置，设置在所述  全部
背景技术：
水分子通常彼此贴合而形成簇合物。在低能量的状态下，水分子成为大簇合物而 具有低的动能。当形成强力的磁场能时，就水分子而言，具有正极性的氢离子和具有负极性 的氢氧根离子彼此贴合而产生旋转及振动等的运动，且水分子被微粒化及激活。此时，水分 子的分子群(簇合物)数变小的同时，相邻的簇合物彼此拉近而实现结构化。即水分子通过 由磁体产生的磁场的同时，产生旋转及振动等的运动，并且水分子的簇合物实现微粒化及 激活，磁化水有灭菌作用和除垢等效果。现有水龙头通常仅仅通过设置简单的过滤网进行 一次过滤，对水的处理效果较差，且不具备磁化水的功能，不能改善水质。
技术实现要素：

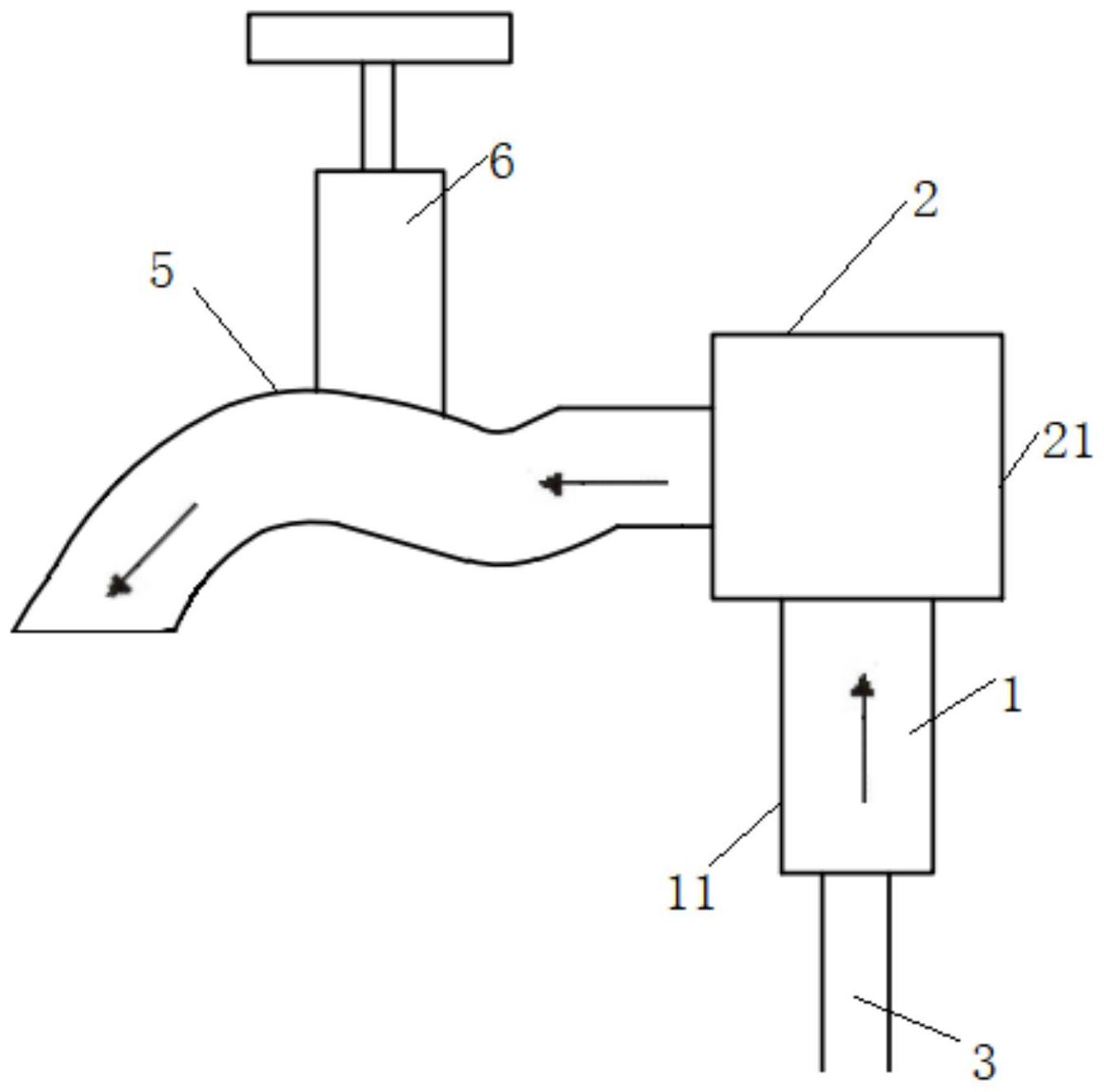

本发明提供一种量子旋磁矿物水龙头，用以解决上述技术问题。 一种量子旋磁矿物水龙头，包括： 第一水处理装置，包括：第一外壳，进水端连通水源，所述第一外壳内从进水端至 出水端依次设置第一过滤器和第二过滤器； 第二水处理装置，包括：第二外壳，所述第二外壳进水端与第一外壳出水端连接； 旋转磁化装置，设置在所述第二外壳内； 阀门连接管，所述阀门连接管上连接有阀门，所述阀门连接管与第二外壳的出水 端连接。 优选的，所述第一外壳进水端设置第一连接管道，所述第一连接管道外壁设置外 螺纹，所述水源的出水管道的内壁设有与所述第一连接管道的外螺纹配合的内螺纹； 所述第一水处理装置还包括保护盖，所述保护盖的内壁设有与所述第一连接管道 的外螺纹配合的内螺纹； 所述第二外壳进水端设置第二连接管道，所述第二连接管道外壁设置外螺纹，所 述第一外壳出水端设有与所述第二管道的外螺纹配合的内螺纹； 第一外壳出水端处内部还设置与第一外壳出水端形状匹配的第一硅橡胶圈，所述 第一连接管道外部设有与第一连接管道形状匹配的第二硅橡胶圈。 优选的，所述第一过滤器为涡流磁化过滤器，所述第二过滤器为前处理过滤器；所 述涡流磁化过滤器包括：第一旋转磁铁、第二旋转磁铁和第三磁铁，所述第一旋转磁铁、第 二旋转磁铁和第三磁铁沿第一外壳的水流方向依次设置； 所述第一旋转磁铁和第二旋转磁铁的转动方向相反。 优选的，所述前处理器过滤器采用不锈钢过滤网。 优选的，所述旋转磁化装置包括：锗过滤器和旋转磁化过滤器，沿着第二外壳的水 流方向依次连通的设置在第二外壳内； 5 CN 111573927 A 说　明　书 2/9 页 所述锗过滤器包括： 第一装置主体，所述第一装置主体周向设置若干贯通第一装置主体侧壁的第一贯 通孔； 中央旋转磁铁，设置在所述第一装置主体内； 若干环绕磁铁，分别设置在若干所述第一贯通孔内； 若干锗，设置在若干所述第一贯通孔内； 所述旋转磁化过滤器包括：第二装置主体；陶瓷翼，旋转连接在第二装置主体内中 部；Ge-Lite过滤器，设置在所述第二装置主体出水侧。 优选的，所述第二外壳包括：壳体和壳体出水侧设置的壳盖，所述旋转磁化装置设 置在所述壳体内； 所述第一装置主体包括：底板，所述底板朝向所述壳体出水侧的一侧设置周向设 置若干侧板，所述环绕磁铁设置在所述侧板上，所述底板上设置若干第二贯通孔； 所述第二装置主体包括：中空柱体，所述中空柱体靠近壳体出水侧的一侧开口，所 述中空柱体侧面设置若干第三贯通孔，所述中空柱体和底板同轴设置； 所述中央旋转磁铁包括：旋转轴和旋转轴周向分布的若干第四磁铁。 优选的，所述第一旋转磁铁通过第一驱动装置驱动，所述第二旋转磁铁通过第二 驱动装置驱动，所述第一驱动装置、第二驱动装置均连接有转速传感器，所述第一外壳内靠 近进水端处设置流速传感器； 所述水龙头还包括微控制器，所述微控制器分别与各所述转速传感器和所述流速 传感器电连接，所述微控制器、第一驱动装置、第二驱动装置均连接电源； 所述微控制器通过驱动电路连接所述第一驱动装置、第二驱动装置，所述驱动电 路包括： 第一非门，输入端连接微控制器以及连接电容一端和第三电阻一端； 可变电阻器，可变端与所述第三电阻另一端连接； 第二晶体二极管，正极连接第一非门输出端，负极连接可变电阻器一端； 第一晶体二极管，正极连接可变电阻器另一端，负极连接第二晶体二极管正极； 第二非门，输入端连接第一非门输出端； 第五电阻，一端连接第二非门输出端； 场效应管，栅极连接第五电阻另一端，源极通过第四电阻连接第一驱动装置或第 二驱动装置第一端，漏极连接电源负极，所述第一驱动装置或第二驱动装置第二端连接电 源正极； 第三晶体二极管，正极连接第一驱动装置或第二驱动装置第一端，负极连接第一 驱动装置或第二驱动装置第二端； 运算放大器，同相输入端连接第一驱动装置或第二驱动装置第一端，反相输入端 通过第二电阻接地，输出端连接微控制器； 第一电阻，一端连接运算放大器反相输入端，另一端连接运算放大器输出端。 优选的，还包括保护电路，所述保护电路包括： 光电隔离器，正极通过第六电阻连接电源正极，负极连接电源负极，发射极接地； 开关管，基极连接光电隔离器集电极，所述开关管集电极接地； 6 CN 111573927 A 说　明　书 3/9 页 继电器，所述继电器的线圈一端连接继电器电源，所述继电器线圈的另一端连接 开关管发射极，所述继电器的第一端连接开关管发射极，所述继电器的第二端连接第一驱 动装置或第二驱动装置第二端，所述继电器的第二端还连接微控制器； 第七电阻，一端连接开关管基极，另一端连接继电器电源； 第四晶体二极管，正极连接开关管发射极，负极连接继电器电源。 优选的，所述第一外壳下端中部向下延伸有水源连接部； 所述第一过滤器包括：主轴和主轴上从下到上依次设置的第一旋转磁铁、第二旋 转磁铁和第三旋转磁铁； 水平连接板，上端中部固定连接在主轴下端； 两个调节组件，分别设置在水平连接板下端两侧，且位于水源连接部两侧，所述水 平连接板位于两个调节组件之间设置若干过滤孔； 所述调节组件包括： 第二安装凹槽，设置在所述水平连接板下端； 固定座，所述固定座上端固定连接在第一外壳下端，所述固定座上端设置第一安 装凹槽； 连接滑动块，滑动连接在所述第一安装凹槽内，所述连接滑动块包括安装板，所述 安装板上端中部固定连接柱体，所述柱体上端贯穿至所述第一外壳内、且连接在所述第二 安装凹槽内； 连接块，安装在所述第一安装凹槽内，且位于第一安装凹槽槽底； 所述安装板下端设置第三安装凹槽，所述连接块上端设置与所述第三安装凹槽相 对的第四安装凹槽； 竖直螺纹孔，设置在所述固定座下端设置第一安装凹槽处，所述竖直螺纹孔内螺 纹连接有螺栓，所述螺栓上位于固定座下端设置螺母； 弹簧，设置在所述第一安装凹槽内，所述弹簧一端与第三安装凹槽固定连接，所述 弹簧另一端与第四安装凹槽固定连接。 本发明的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变 得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过在所写的说明 书、以及附图中所特别指出的结构来实现和获得。 下面通过附图和实施例，对本发明的技术方案做进一步的详细描述。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1为本发明的结构示意图。 图2为图1的结构分解示意图。 图3为图2中将第一水处理装置和第二水处理装置成一体后的结构示意图。 图4为本发明驱动电路的电路图。 图5为本发明保护电路的电路图。 图6为本发明调节组件的一种实施例的结构示意图。 7 CN 111573927 A 说　明　书 4/9 页 图中：1、第一水处理装置；11、第一外壳；111、第一连接管道；12、第一过滤器；121、 第一主轴；122、第二主轴；123、第三主轴；124、第三外壳；  125、第四外壳；126、第一锥齿轮； 127、第二锥齿轮；128、第三锥齿轮；129、第四锥齿轮；1210、第一驱动电机；1211、第二驱动 电机；1212、水平连接板；  1213、过滤孔；1214、第一旋转磁铁；1215、第二旋转磁铁；1216、第 三磁铁；  13、第二过滤器；14、保护盖；15、第一硅橡胶圈；16、第二硅橡胶圈；2、第二水处理 装置；21、第二外壳；211、第二管道；212、壳体；22、锗过滤器；  221、第一装置主体；222、底 板；223、侧板；224、第二贯通孔；225、中央旋转磁铁；2251、第四旋转磁铁；2252、旋转轴； 226、环绕磁铁；227、锗；  23、旋转磁化过滤器；231、第二装置主体；232、中空柱体；233、第三 贯通孔；234、陶瓷翼；24、Ge-Lite过滤器；25、第三连接管道；3、水源的出水管道；4、调节组 件；41、第二安装凹槽；42、固定座；421、第一安装凹槽；  43、连接滑动块；431、安装板；432、 柱体；44、第三安装凹槽；45、第四安装凹槽；46、弹簧；47、螺栓；48、螺母；49、连接块；5、阀门 连接管；6、阀门；R1、第一电阻；R2、第二电阻；R3、第三电阻；R4、第四电阻；R5、第五电阻；R6、 可变电阻器；R7、第六电阻；R8、第七电阻；C1、电容；D1、第一晶体二极管；D2、第二晶体二极 管；D3、第三晶体二极管；D4、第四晶体二极管；U1、运算放大器；U2、第一非门；U3、第二非门； U4、场效应管；  U5、光电隔离器；J、继电器；Q、开关管。
