技术摘要：

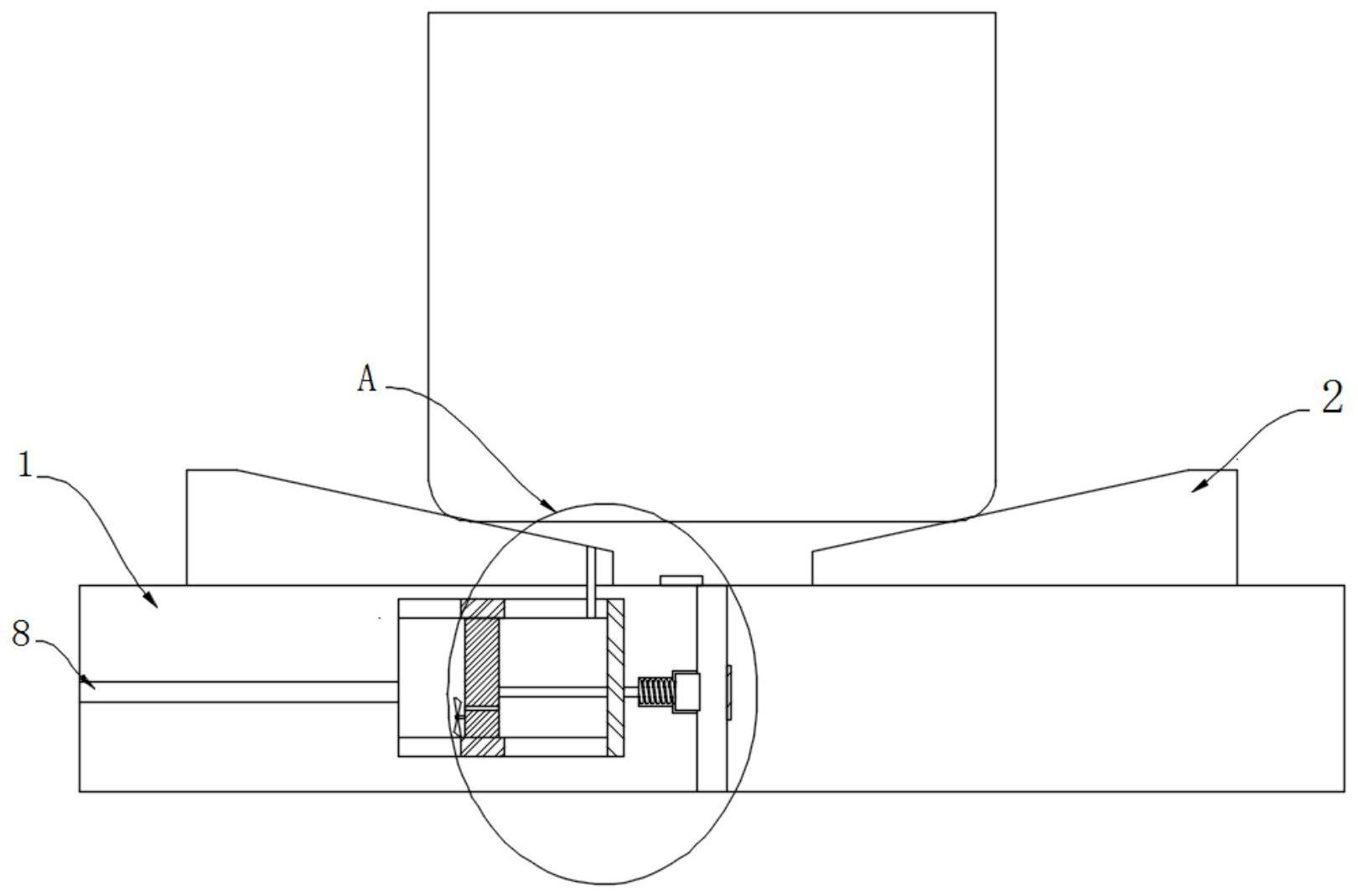

本发明公开了一种避免气体中毒的燃气灶，包括灶台和灶架，所述灶台中开设有进气通道，所述进气通道与外界的连接处设有点火器，所述灶架和灶台共同开设有通气孔，所述灶台中开设有与通气孔连通的滑腔，所述滑腔中密封滑动连接有分离板，所述分离板靠近通气孔的一侧固定  全部
背景技术：
燃气灶是指以液化石油气(液态)、人工煤气、天然气等气体燃料进行直火加热的 厨房用具。在工作时，燃气从进气管进入灶内，经过燃气阀的调节(使用者通过旋钮进行调 节)进入炉头中，同时混合一部分空气(这部分空气称之为一次空气)，这些混合气体从分火 器的火孔中喷出同时被点火装置点燃形成火焰(燃烧时所需的空气称之为二次空气)，这些 火焰被用来加热置于锅支架上的炊具。 然而燃气灶在使用时，在厨房含氧量较低或者燃烧不充分的条件下，容易产生一 氧化碳气体，而该气体由于无色无味，使得不易发现，容易造成气体中毒的现象，同时在突 然熄火时，燃气将不断放出，使得空气中的可燃气体成分增多，容易造成窒息等现象，基于 此，本发明设计一种避免气体中毒的燃气灶。
技术实现要素：
本发明的目的是为了解决现有技术中燃气灶在使用时空气中含氧较少或者燃烧 不充分下会产生一氧化碳等无色无味的有害气体，而提出的一种避免气体中毒的燃气灶。 为了实现上述目的，本发明采用了如下技术方案：一种避免气体中毒的燃气灶，包 括灶台和灶架，所述灶台中开设有进气通道，所述进气通道与外界的连接处设有点火器，所 述灶架和灶台共同开设有通气孔，所述灶台中开设有与通气孔连通的滑腔，所述滑腔中密 封滑动连接有分离板，所述分离板靠近通气孔的一侧固定连接有反应层并固定连接有支 杆，所述支杆贯穿滑腔的侧壁并与进气通道连通； 所述滑腔远离支杆一侧与外界连通开设有出口，所述分离板靠近出口一侧连接有 叶轮，所述分离板贯穿开设有排气通道，所述滑腔靠近通气孔一侧固定连接有电磁铁，所述 支杆使用绝缘绝磁材料并贯穿电磁铁的回转中心，所述支杆远离分离板的一端固定连接有 阻断块； 所述滑腔的上下侧壁开设有环形槽，所述环形槽中尺寸配合滑动连接有环形永磁 铁，所述环形永磁铁固定在分离板的外侧并与电磁铁异极相对。 在上述避免气体中毒的燃气灶中，所述反应层采用三氧化二铁材料，所述进气通 道的侧壁开设有阻断槽，所述阻断槽的尺寸大小与阻断块相配合，所述阻断块的侧面固定 连接有套接在支杆的弹簧，所述弹簧的另一端固定连接在阻断槽的侧壁上，所述进气通道 对应阻断槽的侧壁固定连接有断电层。 与现有的技术相比，本发明的优点在于： 1、本发明中，当燃气灶工作时，叶轮通过与外界电源的连通始终处于转动状态，则 对滑腔靠近支杆一侧空间输出负压，则在气压作用下，可燃气体燃烧后的气体产物将顺着 进气通道进入滑腔内部； 3 CN 111550828 A 说　明　书 2/3 页 2、当可燃气体完全燃烧时，即此时产物中仅存在二氧化碳和水的成分，不具有还 原性气体，则此时在负压作用下通过排气通道排出至滑腔另一侧的过程中将不会与分离板 中的反应层发生反应，而当燃烧不完全时，即此时产物存在有一氧化碳气体，则由于燃烧后 气体温度较高，并且分离板通过导热率较好的环形永磁铁和导热层与外焰接触，使得在高 温条件下，一氧化碳与三氧化二铁成分的反应层反应，生成铁； 3、此时由于铁具有铁磁性的特点，将产生对电磁铁的吸引力，并且随着反应继续 进行，反应层将完全转化为铁层，使得电磁铁对分离板有着较大的吸引力，将推动分离板和 支杆移动，而支杆另一端固定有阻断块和弹簧，使得克服弹簧的弹力，将阻断块密封进气通 道，从而切断加热源，实现阻燃的效果，避免继续燃烧使得一氧化碳浓度过高，产生对人体 的伤害或者造成一氧化碳中毒的事故； 4、分离板外固定连接有环形的永磁铁，同时具有对电磁铁的吸引力，然而在正常 点燃过程中，永磁铁在工作区内的高温下将产生退磁现象，即正常点燃时永磁铁不会向电 磁铁一侧移动，而在突然熄火时，由于此时燃气灶中依旧处于连接状态，则电磁铁正常带电 带磁，而传热层将快速散热，使得永磁铁快速回磁，此时具有对电磁铁的吸引力，将推动分 离板和支杆移动，实现阻断块密封进气通道的效果，避免燃气大量放出，造成浪费和减少氧 气浓度产生窒息的问题。 附图说明 图1为本发明提出的一种避免气体中毒的燃气灶的结构示意图； 图2为本发明提出的一种避免气体中毒的燃气灶中A部分的放大示意图。 图中：1灶台、2灶架、3进气通道、4通气孔、5滑腔、6分离板、7支杆、8出口、9叶轮、10 排气通道、11电磁铁、12阻断块、13环形槽、14环形永磁铁、15阻断槽、16弹簧。
