技术摘要：
本申请公开了一种车载设备及其检测方法、检测装置，包括上盖和下盖，上盖和下盖上分别设有若干个螺纹件和与若干个螺纹件一一对应设置的螺丝柱，以进行固定，车载设备还包括：设于螺丝柱内、用以检测螺纹件拆除动作并发送检测信号至主控模块的检测组件；与检测组件连接  全部
背景技术：
TBOX是车联网的一个终端设备，一般会与车辆控制器等进行信息交互，对车辆进 行实施控制，监控等，通过云端平台进行数据，命令控制等。为防止人为恶意拆卸TBOX，需要 对拆盖行为作出判断并向平台，手机APP等发送预警信息。现有技术一般都是通过压盖机构 进行检测判断，比如当TBOX完成螺丝拆卸后，取出上盖，这时候压盖检测开关被触发，检测 到上盖被拆除，并发出报警；另外一种方式通过光电结合的方式，比如当TBOX上盖被拆除 后，光敏二极管检测到光线后触发相应的动作，发出报警。 这两种方式都存在一个缺点，都是在完成拆盖后才能发出预警。另外光敏二极管 本身受到光照的影响，光线不足的情况下，有可能无法实现预警措施。
技术实现要素：

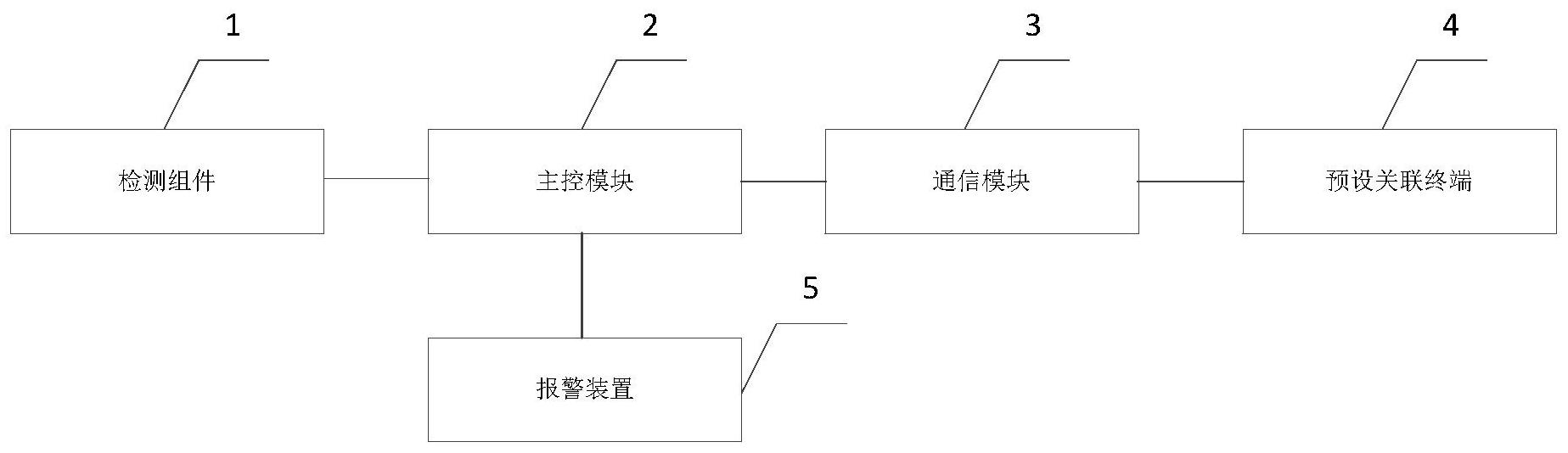

有鉴于此，本申请的第一个目的在于提供一种车载设备，以解决现有的拆盖预警 方式均为在完成拆盖后进行预警，其预警速度慢、可靠性低等问题，本申请的第二个目的是 提供一种车载设备的检测方法及检测装置。 为了达到上述第一个目的，本申请提供如下技术方案： 一种车载设备，包括上盖和下盖，所述上盖和所述下盖上分别设有若干个螺纹件 和与若干个所述螺纹件一一对应设置的螺丝柱，以进行固定，所述车载设备还包括： 设于所述螺丝柱内、用以检测所述螺纹件拆除动作并发送检测信号至主控模块的 检测组件； 与所述检测组件连接的所述主控模块，所述主控模块根据所述检测组件的检测信 号进行判断，当所述螺纹件拆除动作发生时触发报警装置报警。 优选地，还包括分别与所述主控模块和预设关联终端连接的通信模块，所述通信 模块将所述主控模块发送的检测结果和报警信息发送至预设关联终端。 优选地，所述检测组件具体为轻触开关，所述轻触开关的行程机构设于所述螺丝 柱的侧壁上且与其可拆卸的固定连接，当所述螺纹件未拆除时，所述轻触开关的行程机构 在所述螺丝柱内处于收缩状态并发送第一检测信号至所述主控模块；当所述螺纹件拆除 后，所述轻触开关的行程机构在所述螺丝柱内处于弹出状态并发送第二检测信号至所述主 控模块。 优选地，所述第一检测信号为高电平信号，所述第二检测信号为低电平信号。 优选地，所述螺丝柱的侧壁上设有安装槽，所述轻触开关设于所述安装槽内与所 述螺丝柱卡接固定。 优选地，各个所述螺丝柱内均分别设于所述检测组件，任一所述检测组件均分别 3 CN 111605512 A 说　明　书 2/5 页 与所述主控模块连接。 本申请提供的车载设备，包括上盖和下盖，上盖和下盖上分别设有若干个螺纹件 和与若干个螺纹件一一对应设置的螺丝柱，以进行固定，车载设备还包括：设于螺丝柱内、 用以检测螺纹件拆除动作并发送检测信号至主控模块的检测组件；与检测组件连接的主控 模块，主控模块根据检测组件的检测信号进行判断，当螺纹件拆除动作发生时触发报警装 置报警。 基于上述装置，本申请还提供一种应用于上述任一实施例所述的车载设备的检测 方法，包括： 采集设于螺丝柱内、用以检测螺纹件拆除动作的检测组件的检测信号； 根据采集到的所述检测信号进行判断，当所述螺纹件拆除动作发生时触发报警装 置报警。 优选地，所述根据采集到的所述检测信号进行判断，当所述螺纹件拆除动作发生 时触发报警装置报警，具体包括： 判断采集到的所述检测信号是否为低电平信号，若是，则触发报警装置报警。 本申请还提供了一种车载设备，包括： 存储器，用于存储计算机程序； 处理器，用于执行计算机程序时实现如上述任一项的车载设备的检测方法的步 骤，处理器可具体为MCU芯片、CPU芯片或其他控制设备。 本申请还提供了一种车载设备的检测装置，该装置包括： 接收单元，用于接收设于螺丝柱内、用以检测螺纹件拆除动作的检测组件的检测 信号； 控制单元，用于根据采集到的检测信号进行判断，当螺纹件拆除动作发生时触发 报警装置报警。 本申请还提供了一种计算机可读存储介质，计算机可读存储介质上存储有计算机 程序，计算机程序被处理器执行时实现如上述任一项实施例所述的车载设备的检测方法的 步骤。 应用本申请提供的车载设备及其检测方法，在螺丝柱内设置检测组件，对与螺丝 柱配合的螺纹件的拆除动作进行检测并发送检测信号至主控模块，主控模块根据检测信号 进行判断，当螺纹件拆除动作发生后触发报警装置报警，由此以在拆除上盖和下盖间固定 的螺纹件时即可发出报警，通过检测螺纹件脱离的方式实现拆除提前预警，无需等上盖完 全拆开后再发出检测报警，预警速度快，可靠性高。 附图说明 为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 申请的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本申请实施例提供的一种车载设备的结构示意图； 图2为本申请实施例提供的一种车载设备的转换电路的电路原理图； 4 CN 111605512 A 说　明　书 3/5 页 图3为本申请实施例提供的一种车载设备的检测方法的流程图。 附图中标记如下： 检测组件1、主控模块2、通信模块3、预设关联终端4、报警装置5。
