技术摘要：
本发明公开了一种汽车电子部件远程升级系统，它的服务器用于存储汽车电子部件升级程序；移动通讯设备用于从服务器上获取汽车电子部件升级程序；中继器用于将移动通讯设备传输的基于无线通信协议的汽车电子部件升级程序转换为基于CAN总线协议的汽车电子部件升级程序，并  全部
背景技术：
随着汽车技术更新日渐加快，汽车电子部件升级变得相对频繁。现有的汽车电子 部件升级设备相对笨重且唯一性较强，汽车电子部件升级前必须把升级程序提前存入升级 设备，变更升级程序必须带回升级设备到服务站重新下载；变换汽车型号升级可能还需变 换升级设备，而且升级设备单价高。这些因素都降低了整车厂、4S店等汽车服务单位在汽车 电子部件升级时的工作效率，提高了升级服务成本。
技术实现要素：

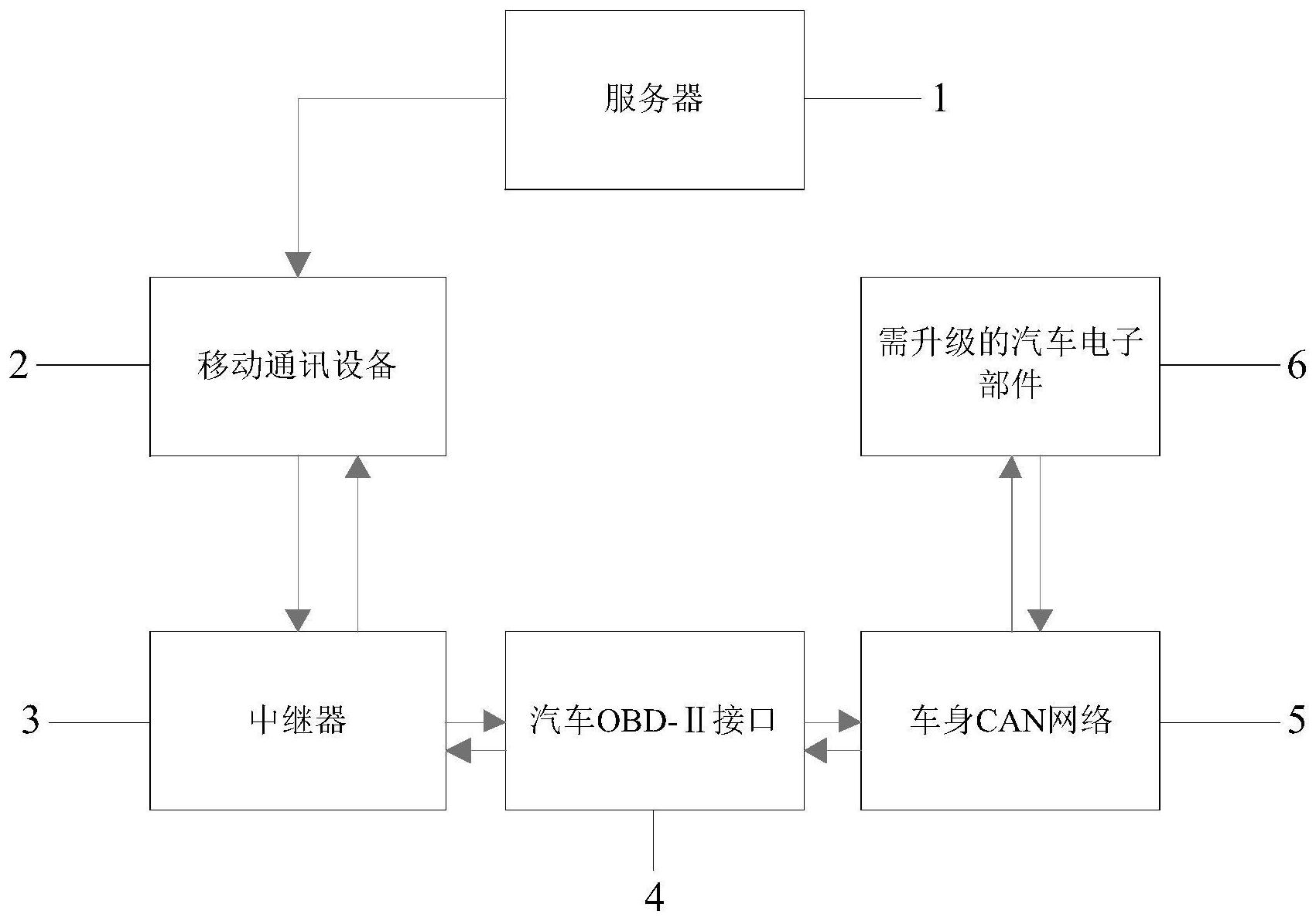

本发明的目的就是要提供一种汽车电子部件远程升级系统及方法，本发明能使汽 车电子部件的升级变得便携、灵活，能让整车厂、4S店等汽车服务单位在汽车电子部件升级 这一项工作的支付成本大大降低。 为实现此目的，本发明所设计的汽车电子部件远程升级系统，它包括服务器、移动 通讯设备、中继器和车身CAN(Controller  AreaNetwork，控制器局域网络)网络； 所述服务器用于存储汽车电子部件升级程序； 所述移动通讯设备用于从服务器上获取汽车电子部件升级程序； 所述中继器用于将移动通讯设备传输的基于无线通信协议的汽车电子部件升级 程序转换为基于CAN总线协议的汽车电子部件升级程序，并将基于CAN总线协议的汽车电子 部件升级程序通过汽车OBD-II(the  Second  On—Board  Diagnostics)接口传输到车身CAN 网络，需升级的汽车电子部件通过车身CAN网络获取基于CAN总线协议的汽车电子部件升级 程序，并根据基于CAN总线协议的汽车电子部件升级程序进行程序升级。 本发明的有益效果： 本发明通过移动通讯设备将升级程序从服务器下载到移动通讯设备，再从移动通 讯设备将升级程序传输到中继器，中继器与汽车OBD-II接口连接，与对应车身电子部件握 手成功，中继器对升级程序解码，并按协议转换成CAN信号发送到车身CAN网络，对需升级的 汽车系统(部件)升级。本发明能使汽车电子部件升级变得便携、灵活，能让整车厂、4S店等 汽车服务单位在汽车电子部件升级这一项工作的支付成本大大降低。 附图说明 图1为本发明的结构示意图； 其中，1—服务器、2—移动通讯设备、3—中继器、4—汽车OBD-II接口、5—车身CAN 网络、6—需升级的汽车电子部件。 4 CN 111580843 A 说　明　书 2/3 页
