技术摘要：
本申请提供一种除尘器，包括进气管和水槽；进气管呈L形，水平段位于水槽的水面以下；水槽内设有截面呈半圆形的挡板和截面呈弧形的网板；挡板圆心位于进气管尾端上方位置，开口向下；挡板远离进气管的边缘下方连接有杂质槽；杂质槽内设有棉毡；网板一侧边缘与挡板边缘连  全部
背景技术：
除尘器是锅炉及工业生产中常用的设施，是把粉尘从烟气中分离出来的设备。除 尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。除尘器 安装除尘方式分为湿式除尘器、干式除尘器和半干式除尘器。 湿式除尘器俗称“水除尘器”，它是使含尘气体与液体(一般为水)密切接触，利用 水滴和颗粒的惯性碰撞或者利用水和粉尘的充分混合作用及其他作用捕集颗粒或使颗粒 增大或留于固定容器内达到水和粉尘分离效果的装置。湿式除尘器具有结构简单、操作及 维修方便等优点，能够处理高温、高湿的气流，将着火、爆炸的可能减至最低。可是，现有的 湿式除尘器除尘效率普遍不高。
技术实现要素：

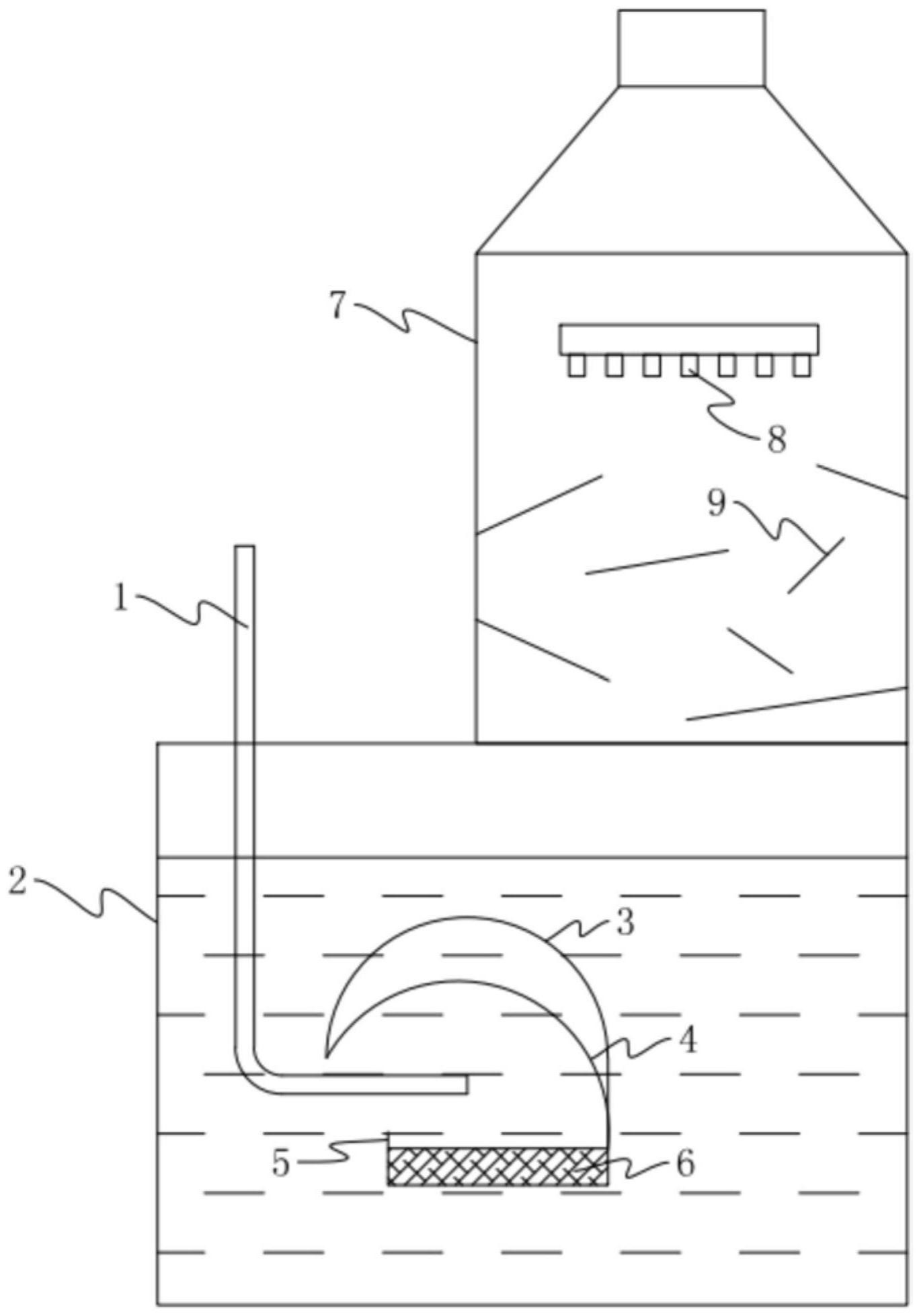

本发明为解决上述技术问题而提供一种除尘器。 本发明所采取的技术方案是：一种除尘器，包括进气管和水槽；所述进气管呈L形， 水平段位于所述水槽的水面以下；所述水槽内设有截面呈半圆形的挡板和截面呈弧形的网 板；所述挡板圆心位于所述进气管尾端上方位置，开口向下；所述挡板远离所述进气管的边 缘下方连接有杂质槽；所述杂质槽内设有棉毡；所述网板一侧边缘与所述挡板边缘连接，另 一侧边缘与所述杂质槽连接；所述网板上贴有无纺土工布。烟气自进气管进入水槽后冲向 无纺土工布，无纺土工布过滤掉部分粉尘后，部分烟气回弹迂回出水面，部分烟气穿过无纺 土工布冲向挡板，自挡板处回弹，部分粉尘被挡板截留；自挡板处回弹的烟气经过无纺土工 布时，将粘附在无纺土工布上的粉尘吹落于杂质槽内，粘附在棉毡上。本申请除尘器除尘效 率高，粉尘易收集，节约水资源。 作为进一步的改进，所述水槽上方设有喷淋塔；所述喷淋塔内设有高压喷头。高压 喷头喷出的水雾对自水槽流出的烟气进行进一步除尘，进一步提高除尘效率。 作为更进一步的改进，所述喷淋塔内壁上设有多根方向各不相同的紊流棒，扰乱 烟气流动，增加烟气与水雾碰撞概率，提高除尘效率。 作为更进一步的改进，所述杂质槽宽度大于所述挡板半径，小于所述挡板直径。作 为更进一步的改进，所述网板为不锈钢格栅或不锈钢冲孔网，强度高，耐腐蚀性好。 本发明具有的优点和积极效果是：由于本发明采用如上技术方案，烟气自进气管 进入水槽后冲向无纺土工布，无纺土工布过滤掉部分粉尘后，部分烟气回弹迂回出水面，部 分烟气穿过无纺土工布冲向挡板，自挡板处回弹，部分粉尘被挡板截留；自挡板处回弹的烟 气经过无纺土工布时，将粘附在无纺土工布上的粉尘吹落于杂质槽内，粘附在棉毡上。本申 请除尘器除尘效率高，粉尘易收集，节约水资源。 除了上面所描述的本发明解决的技术问题、构成技术方案的技术特征以及由这些 3 CN 111569569 A 说　明　书 2/2 页 技术方案的技术特征所带来的优点之外，本发明所能解决的其他技术问题、技术方案中包 含的其他技术特征以及这些技术特征所带来的优点，将在下文中结合附图作进一步详细的 说明。 附图说明 图1是本申请实施例提供的除尘器的结构示意图。 图中：1、进气管；2、水槽；3、挡板；4、网板；5、杂质槽；6、棉毡；7、喷淋塔；8、高压喷 头；9、紊流棒。
