技术摘要：
本申请公开了一种辐照电子加速器辐照室双风机排风系统，包括一层迷道排风和二层加速器室排风。其中一层迷道排风由进风口、排风金属风管、混凝土排风风管、一层迷道排风机及其支架系统组成，自然风通过两侧迷道进入，通过风道及风机最终汇入了顶部的排风总风管。一层、  全部
背景技术：
辐照电子加速器在辐照灭菌工作时，会产生大量的臭氧，因高浓度臭氧是有害气 体，辐照站国标要求，需将产生的臭氧及时排出，保证周边人员健康安全；辐照工作时辐照 窗及其钛膜部位，因高度集中的束流能量会产生高温，若散热不及时则高强度束流会烧毁 钛膜，造成设备宕机；加速器室设备工作时也会产生大量的热量，需将热量及时带走，才可 保证设备稳定可靠工作；同时辐射剂量会通过预留的风道口会溢出，需进行特殊设计进行 阻挡，保证外部辐射剂量符合国标要求；一层和二层分别通风时若单独建筑风管，因国标要 求，外部风管高达十几米米，多个风管增加了安装和维护成本，且不利于后期安全。本申请 方案提出一种辐照电子加速器辐照室双风机排风系统，用于解决上述问题。
技术实现要素：

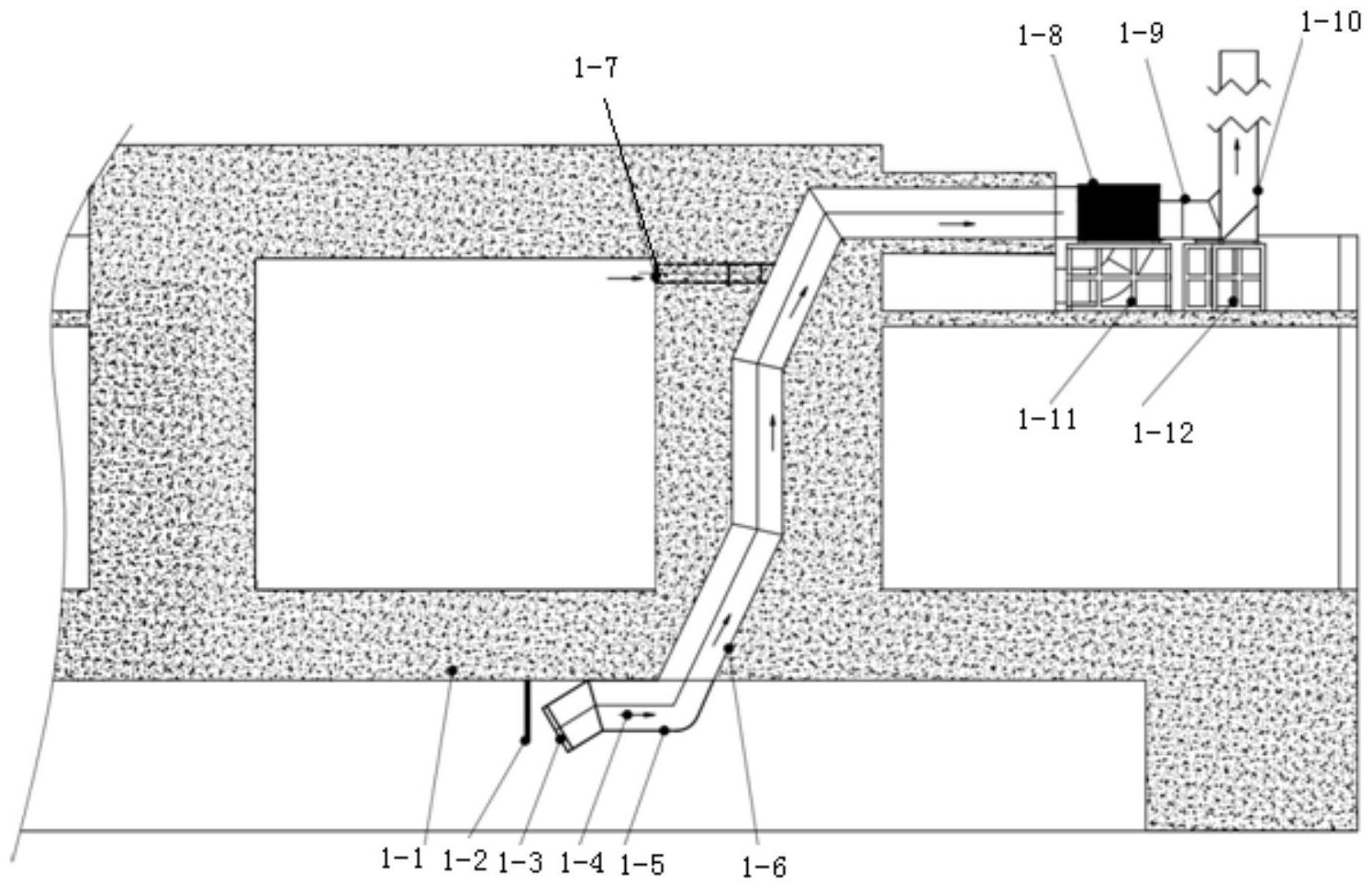

本发明为解决上述技术问题而采用的技术方案是提供一种辐照电子加速器辐照 室双风机排风系统，其中，具体技术方案为： 包括一层迷道排风和二层加速器室排风； 一层迷道排风包括一层迷道排风金属风管，一层迷道排风金属风管设置一层迷道 排风金属风管，一层迷道排风金属风管连接一层迷道排风混凝土风管，一层迷道排风混凝 土风管连接一层迷道排风机，一层迷道排风机连接一层迷道排风机出口，一层迷道排风机 出口连接排风总风管，排风总风管通过一层迷道排风机支架固定； 二层加速器室排风包括二层加速器室自然风进风口，二层加速器室自然风进风口 连接二层加速器室外部金属风管，二层加速器室外部金属风管通过排风管固定架固定，二 层加速器室外部金属风管连接二层加速器室排风机，二层加速器室排风机连接二层加速器 室排风机出口； 二层加速器室排风机出口设置二层加速器室风机排风道总风管，一层迷道排风机 出口设置一层迷道风机排风道总风管，二层加速器室风机排风道总风管与一层迷道风机排 风道总风管均连接连接排风总风管，排风总风管设置排风总风管风口，排风总风管通过排 风总风管固定架固定。 上述的一种辐照电子加速器辐照室双风机排风系统，其中：一层迷道进风口靠近 辐照窗，且风道中心高于辐照窗出口，一层迷道排风混凝土风管为S形结构，一层迷道排风 机为静音箱式离心风机，一层迷道排风机出口独立汇入排风总风管的总风管，一层迷道自 然风进风通过迷道口进入，通过金属风道、混凝土风道及风机汇入顶部的排风总风管。 上述的一种辐照电子加速器辐照室双风机排风系统，其中：二层加速器室自然风 进风口由二层加速器室自然风进风道剖面形成，其风道呈L形，二层加速器室排风机为静音 3 CN 111577659 A 说　明　书 2/3 页 箱式离心风机，二层加速器室进风口呈倒Z形，二层加速器室排风机出口独立汇入排风总风 管的总风管，二层加速器室自然风进风通过二层加速器室自然风进风道剖面进入，通过金 属风道、混凝土风道及风机汇入顶部的排风总风管。 上述的一种辐照电子加速器辐照室双风机排风系统，其中：排风总风管设置成双 通道结构，一层迷道和二层加速器的排风均可独立汇入到总风管，并各自独立进入对应的 总风管-一层迷道风机排风道、总风管-二层加速器室风机排风道，金属排风管固定架、排风 机支架、总风管固定架均为金属焊接框架结构。 本发明相对于现有技术具有如下有益效果：一层排风混凝土风管呈竖直“S”形结 构，二层排风混凝土风管呈水平倒“Z”形结构，二层排风自然风进风管呈“L”，衰减溢出的辐 射射线强度，保证出风口的辐射安全。同时，一层、二层排风可同时带走辐照窗及二层加速 器室机器产生的热量，保证设备稳定运行；总排风管设置成双通道结构，一层迷道和二层加 速器的排风均可独立汇入到总风管，并各自独立进入对应的通道，互不影响，有利于减少出 风口，方便风管固定及降低设计难度和成本。 附图说明 图1为一层迷道排风结构示意图。 图2为二层加速器室排风结构及总排风示意图。 图中： 1-1电子加速器防辐射屏蔽室；1-2束下辐照窗；1-3一层迷道进风口；  1-4一层迷 道排风方向；1-5一层迷道排风金属风管；1-6一层迷道排风混凝土风管；1-7二层加速器室 进风口；1-8一层迷道排风机；1-9一层迷道排风机出口；1-10排风总风管；1-11一层迷道排 风机支架；1-12排风总风管支架。 2-1二层加速器室自然风进风口；2-2二层加速器室自然风进风道剖面；2-3二层加 速器室排风方向；2-4二层加速器室外部金属风管；2-5排风管固定架；2-6二层加速器室排 风机；2-7二层加速器室排风机出口；  2-8排风总风管固定架；2-9排风总风管风口；2-10二 层加速器室风机排风道总风管；2-11一层迷道风机排风道总风管。
