技术摘要：

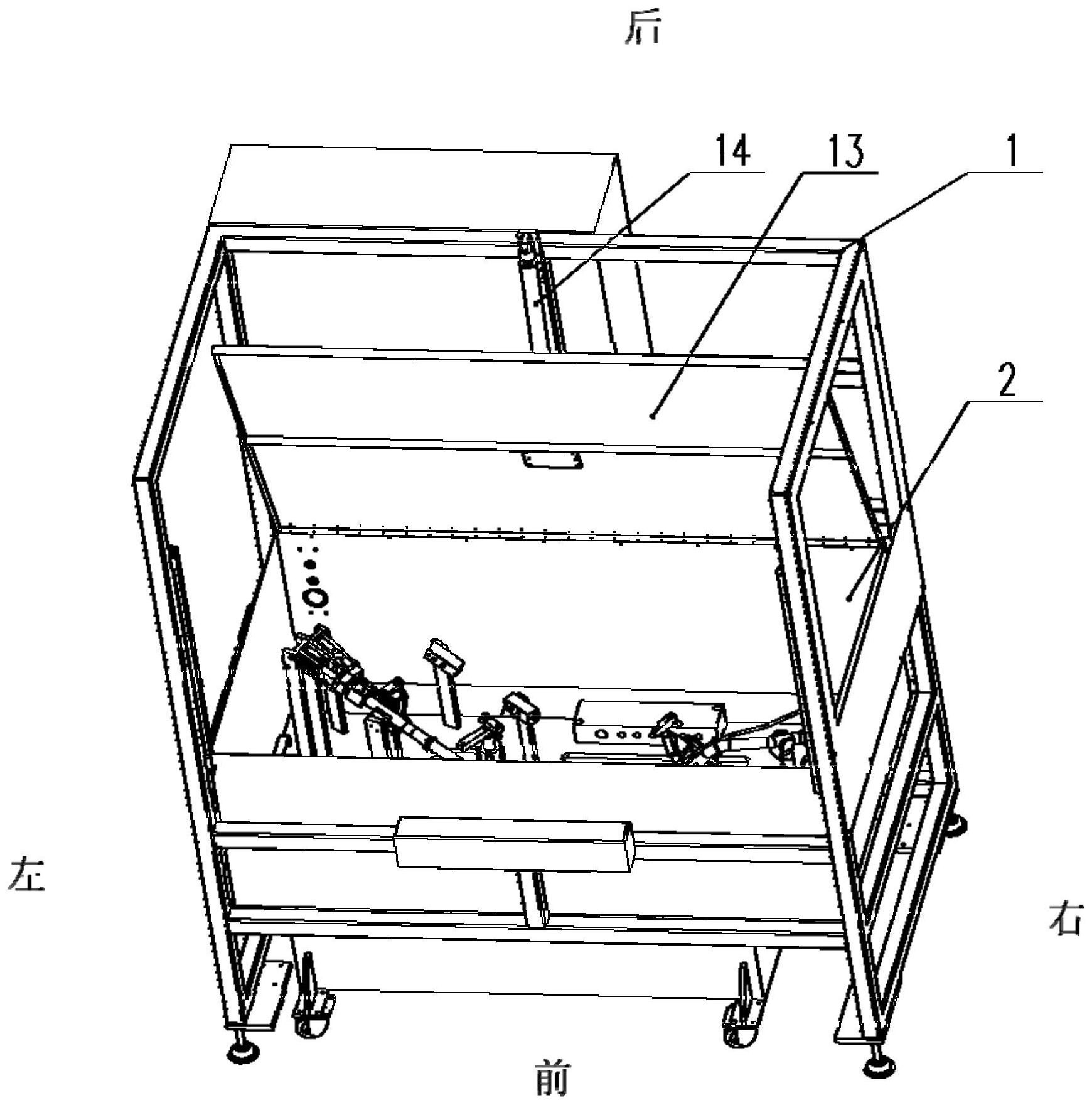

本发明公开了一种管路清洗设备。该种管路清洗设备包括框架、水槽、内壁清洗机构、支撑机构、压块机构、外壁清洗机构，框架起到支撑作用，水槽为由五块板材围城的箱体结构，水槽上端敞开，水槽设置于框架中部，水槽的槽底根据待清洗管路的形状对应安装有内壁清洗机构、  全部
背景技术：
汽车的制动、传动、转向、冷却等系统中，都离不开各种各样的管路，这些管路在生 产加工过程中，往往会沾染上各种油污、粉末的污染物，加工完成后都需要对这些管路进行 清洗。 例如，汽车制冷系统中的空调管路，通常都为具有不同管径的主管和副管并联组 成，两根管路间通过管夹相互固定，例如，专利名称为一种具有专制压板的汽车空调管路， 公开号CN210337491U，授权公告日2020.04.17；又如专利名称为一种具有粗细双管的汽车 空调管路，公开号CN210502164U，授权公告日2020.05.12；对于该种空调管路，很多制造厂 商都采用人工配合简单的工具进行清洗作业，但该种清洗方式往往效率较低且难以将管路 清洗干净。
技术实现要素：
本发明的目的是提供一种管路清洗设备，通过该种设备将管路内外壁清洗并吹 干，提高了清洗效率。 为了实现上述发明目的，本发明一种管路清洗设备采用如下技术方案： 一种管路清洗设备，包括框架、水槽、内壁清洗机构、支撑机构、压块机构、外壁清 洗机构； 所述水槽设置于所述框架中部； 所述支撑机构有多个且间隔安装于所述水槽的槽底，所述支撑机构用于支撑管 路； 所述压块机构有多个且间隔安装于所述水槽的槽底，所述压块机构用于将所述管 路的位置限制于所述支撑机构中； 所述内壁清洗机构包括驱动机构一、清洗头，所述驱动机构一铰接于所述槽底且 具有沿直线运动的活动端一，所述活动端一安装有所述清洗头，所述清洗头分别开设有进 水口一、进气口一、出口一，所述进水口一通过管道与外部的高压水源连接，所述进气口一 通过管道与外部的高压气源连接，所述进水口一、进气口一还与所述出口一连通，所述出口 一与所述管道端口连通； 所述外壁清洗机构有多个且间隔安装于所述槽底，所述外壁清洗机构包括固定 块，所述固定块开设有进水口二、进气口二、出口二，所述进水口二通过管道与外部的高压 水源连接，所述进气口二通过管道与外部的高压气源连接，所述进水口二、进气口二还与所 述出口二连通，所述出口二朝向管路安装位置设置。 本发明工作时，将待清洗管路通过支撑机构支撑，再通过压块机构将待清洗管路 的位置稳定限制于支撑机构中，然后通过高压水源向清洗头、固定块送高压热水，通过出口 4 CN 111570424 A 说　明　书 2/7 页 一、出口二喷出高压热水，从而清洗管路的内壁和外壁，完成热水冲洗后，再通过高压水源 向清洗头、固定块送高压冷水，通过出口一、出口二喷出高压冷水，从而清洗管路的内壁和 外壁，完成冷水冲洗后，通过高压气源向清洗头、固定块送高压气体，通过出口一、出口二喷 出高压气体，从而对管路的内壁和外壁吹干，最后将管路从水槽中取出。 与现有技术相比，本发明的有益效果在于：通过该种管路清洗设备，机械化的完成 对管路内外壁的清洗和吹干作业，提高了清洗效率。 在上述技术方案的基础上，本发明还可以做如下改进： 进一步地：所述支撑机构包括支架一、铰接座，所述支架一安装于所述槽底，所述 铰接座与所述支架一上端铰接，所述铰接座上端面开设有与管路外形相匹配的通槽。本步 的有益效果：待清洗的管件放置于通槽，实现对管件的支撑定位。 进一步地：所述压块机构包括驱动机构二、支架二、压块，所述支架二安装于所述 槽底，所述驱动机构二安装于所述支架二，所述驱动机构二具有沿直线运动的活动端二，所 述活动端二安装有所述压块，所述压块用于将管路限制于通槽中。本步的有益效果：通过压 块将管件限制于通槽中，在高度方向将管件定位。 进一步地：所述压块机构还包括调节螺栓，所述调节螺栓通过螺纹连接于所述压 块，所述调节螺栓用对管路进行限位。 进一步地：它还包括垫块组件、垫板，所述垫块组件安装于所述槽底，所述垫块组 件上端面安装有垫板，所述垫板用于安装所述内壁清洗机构、支撑机构、压块机构、外壁清 洗机构。 进一步地：所述垫板两侧设置有方便人握持的把手。 进一步地：它还包括分流块，所述分流块安装于所述垫板，所述分流块开设有进水 口三、出口三，所述出口三通过管道与对应的所述进水口二、进水口一连接，所述水槽侧壁 开设有进水口四、进气口三，所述进水口四的一端通过管道与所述进水口三连接，所述进水 口四的另一端通过管道与高压水源连接，所述进气口三的一端分别通过管道与所述进气口 二和进气口一连接，所述进气口三的另一端通过管道与高压气源连接。本步的有益效果：通 过管道将进水口三和进水口四连接，是为了方便将板一及其上机构从水槽中分离出，此时 只需要将连接于进水口三的管道与分流块分离即可， 进一步地：所述槽底开设有排水口。本步的有益效果：通过排水口排出废水。 进一步地：它还包括热水槽，它还包括热水槽，所述热水槽设置于所述水槽下方， 所述热水槽通过管道与所述水槽连通。本步的有益效果：通过热水槽收集清洗用热水，将其 反复利用，以降低加热清洗用水的费用。 进一步地：所述水槽上端设置有盖板，所述盖板的一端与所述水槽的上端面铰接， 所述盖板还和驱动机构三连接。 附图说明 为了更清楚地说明本发明
