技术摘要：
本发明涉及自动化设备领域，具体公开了一种热整形治具，包括上模及下模；下模设置有用于对待整形产品进行定位的至少一对弹性定位组件；各弹性定位组件均包括定位柱及弹性件。其中，定位柱收容于下模内，并且定位柱的顶端能够沿开模方向活动伸出下模；弹性件连接于定位  全部
背景技术：
】 压铸成型件成型后由于速冷、材料特性及产品结构等原因会产生不同程度的变 形。对于一些尺寸精度要求较高的产品，如作为外观件的产品，通常在成型后利用热整形治 具进行热压整形处理。 现有的热整形治具一般包括上模和下模，通过上模与下模配合将产品压平。为了 避免热整形过程中产品跑位，通常在下模上增加定位柱，以对产品进行定位。但是，由于产 品热胀冷缩，产品侧边容易被挤伤，从而造成产品不良。 因此，有必要设计一种热整形治具，以解决上述问题。 【
技术实现要素：

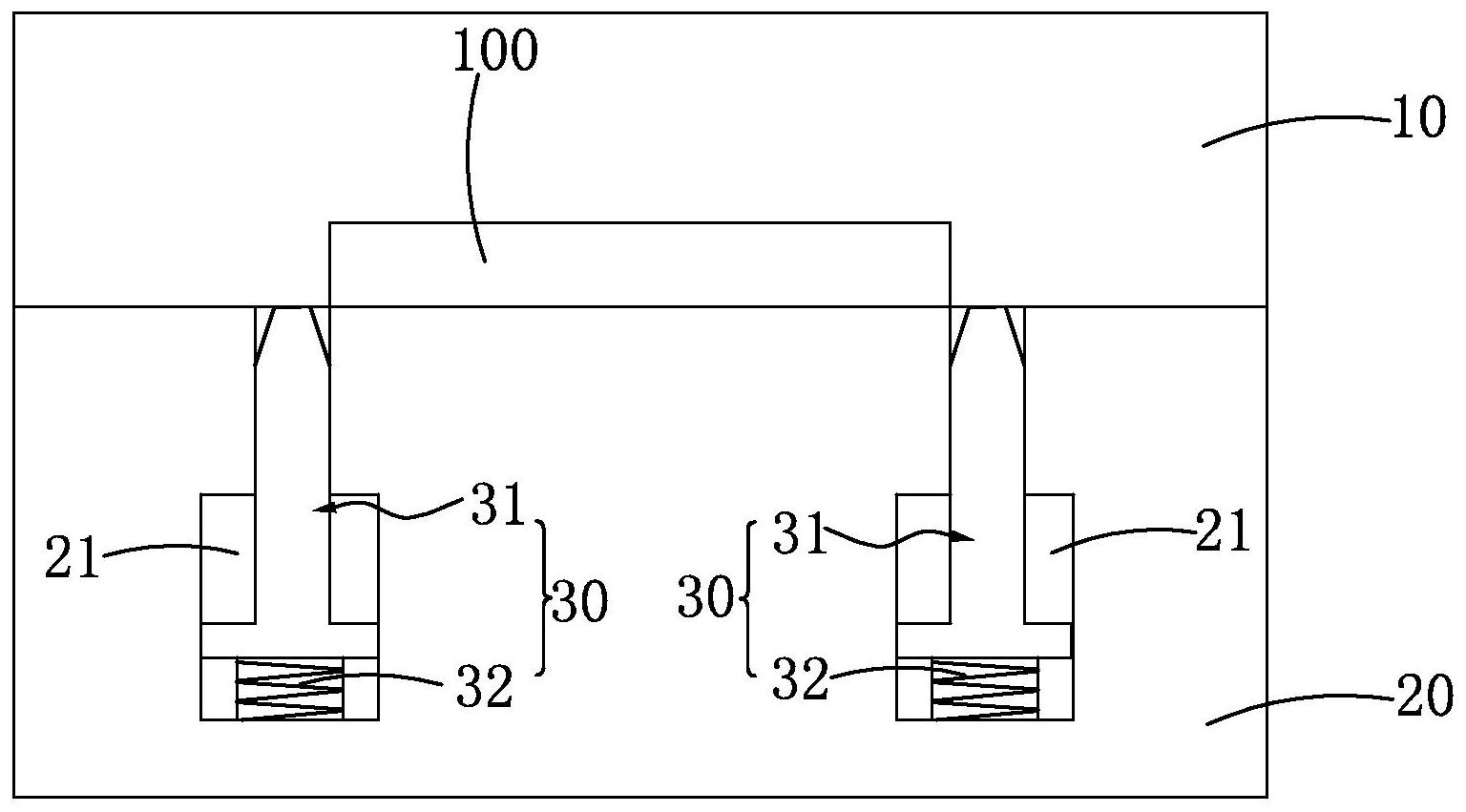

】 本发明的目的在于提供一种热整形治具，能够避免产品热整形过程中被挤伤，提 高产品良品率。 为了实现上述目的，本发明采用如下的技术方案： 一种热整形治具，包括上模及下模；所述下模设置有用于对待整形产品进行定位 的至少一对弹性定位组件；各所述弹性定位组件均包括： 定位柱，其收容于所述下模内，并且所述定位柱的顶端能够沿开模方向活动伸出 所述下模；及 弹性件，其连接于所述定位柱的底面，并能够沿开模方向伸缩； 开模时，所述定位柱在所述弹性件的弹力作用下伸出所述下模；合模时，所述定位 柱在所述上模的压持及所述弹性件的弹力作用下退入所述下模内。 进一步地，所述下模内开设有截面呈倒T型的导向槽，所述定位柱及所述弹性件均 收容于所述导向槽内。 进一步地，所述定位柱的截面呈倒T型，并包括定位部及连接于所述定位部的底端 的限位部；所述定位部与所述导向槽的小径段内径相适配；所述限位部的外径与所述导向 槽的大径段内径相适配。 进一步地，所述定位部的顶端设置有导向部。 进一步地，所述弹性件为高温弹簧。 本发明的有益效果是：开模状态下，利用每对弹性定位组件中的两个定位柱对待 热压产品进行定位；合模时，各定位柱在上模的压持及弹性件的弹力作用下退入下模内，从 而避免产品热胀冷缩而被挤伤，提高了产品良品率。 【附图说明】 图1是本发明提供的热整形治具在开模状态下的结构示意图； 3 CN 111570630 A 说　明　书 2/2 页 图2是本发明提供的热整形治具在合模状态下的结构示意图。 【
