技术摘要：
本发明公开了一种具有降噪功能的电气设备变压器，属于电气设备技术领域，其包括变压器本体，所述变压器本体的外表面固定连接有防护罩，所述防护罩内壁的右侧面固定连接有散热装置，所述防护罩内壁的左侧面设置有过滤网，所述过滤网的上下两表面均开设有两个卡槽。该具  全部
背景技术：
目前，变压器多用在室外，室外空气中带有很多的灰尘，使得灰尘就会在变压器的 表层不断的积压，这样就严重影响变压器的使用效果，并且暴露在外界的变压器经常会遭 受一些鸟类的撞击或者生活垃圾的污染，会挂在变压器本体上，造成电压器本体的短路，同 时变压器的散热效果不明显，进一步影响变压器的正常使用。
技术实现要素：

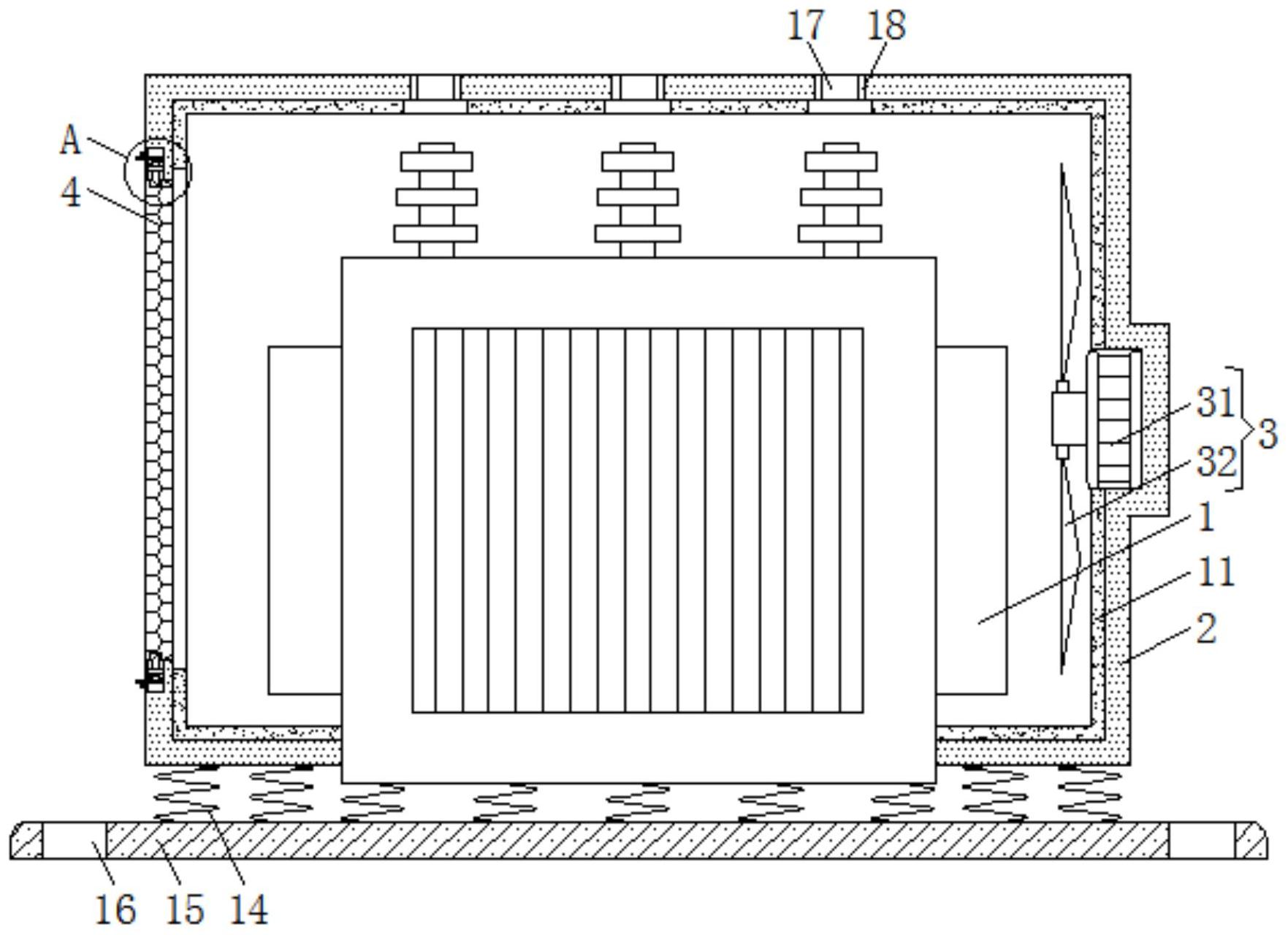

（一）解决的技术问题 为了克服现有技术的上述缺陷，本发明提供了一种具有降噪功能的电气设备变压器， 解决了普通的变压器不具有防护功能，并且散热效果不明显的问题。 （二）技术方案 为实现上述目的，本发明提供如下技术方案：一种具有降噪功能的电气设备变压器，包 括变压器本体，所述变压器本体的外表面固定连接有防护罩，所述防护罩内壁的右侧面固 定连接有散热装置，所述防护罩内壁的左侧面设置有过滤网，所述过滤网的上下两表面均 开设有两个卡槽，所述卡槽内设置有滑杆，所述滑杆的顶端固定连接有拉板，所述拉板的下 表面通过弹簧与滑套的上表面固定连接，所述滑套套接在滑杆外，所述滑套固定连接在凹 槽内，两个所述凹槽均开设在防护罩的左侧面。 作为本发明的进一步方案：所述散热装置包括电机，所述电机固定连接在防护罩 内壁的右侧面，所述电机的输出轴固定连接有扇叶。 作为本发明的进一步方案：所述凹槽内设置有密封塞，所述密封塞的左侧面固定 连接有凸块。 作为本发明的进一步方案：所述滑杆的一端设置为倾斜面，所述过滤网的右侧面 的上下两侧均设置为倾斜面，所述防护罩的正面通过合页与箱门铰接。 作为本发明的进一步方案：所述防护罩的内表面固定连接有吸音棉，所述吸音棉 固定连接在变压器本体的外表面。 作为本发明的进一步方案：所述防护罩的下表面和变压器本体的下表面均通过若 干个减震弹簧与安装板的上表面固定连接。 作为本发明的进一步方案：所述安装板的下表面开设有四个安装孔，四个所述安 装孔分别位于安装板下表面的四角处。 作为本发明的进一步方案：所述防护罩的上表面开设有若干个线孔，若干个所述 线孔内均固定连接有密封圈。 （三）有益效果 与现有技术相比，本发明的有益效果在于： 3 CN 111584194 A 说　明　书 2/3 页 1、该具有降噪功能的电气设备变压器，通过电机、扇叶、防护罩、过滤网、拉板和滑杆之 间的相互配合，使用时，通过电机控制扇叶进行高速旋转，使其可以将防护罩内的热量通过 过滤网快速排出，且可通过拉板拉动滑杆脱离卡槽，将过滤网拆卸，从而使得本装置能够对 变压器本体进行有效的防尘，提高了变压器本体的使用效果，并且方便了工作人员对过滤 网拆卸维护的工作，同时防止了鸟类或者大风带来的塑料污染垃圾挂在变压器本体上，造 成变压器本体短路，从而使得本装置保证了变压器本体的正常使用。 2、该具有降噪功能的电气设备变压器，通过设置减震弹簧，且减震弹簧为橡胶减 震弹簧，且减震弹簧可以为变压器本体提高良好的缓冲性能，避免其在建筑工地或者受到 其他外力，造成变压器本体内部元件损坏的问题。 3、该具有降噪功能的电气设备变压器，通过设置吸音棉，使得吸音棉可以对变压 器本体所产生的噪音进行吸收，提高隔音的效果，从而可以有效避免对附近工作人员造成 的危害。 附图说明 图1为本发明正视的剖面结构示意图； 图2为本发明A处放大的结构示意图； 图3为本发明正视的结构示意图； 图4为本发明B处放大的结构示意图； 图中：1变压器本体、2防护罩、3散热装置、31电机、32扇叶、4过滤网、5卡槽、6滑杆、7滑 套、8弹簧、9凹槽、10凸块、11吸音棉、12密封塞、13拉板、14减震弹簧、15安装板、16安装孔、 17线孔、18密封圈、19合页、20箱门。
