技术摘要：
本发明提供一种辊子的测量装置及其使用方法。测量装置包括用于固定在辊子上的夹具、安装夹具上的磁性底座、及与磁性底座相连接的摆杆，辊子的两端分别穿设在两个轴承座中，夹具包括由导磁材料制成的第一夹板，磁性底座通过磁力吸附在第一夹板上。在测量过程中，先将夹  全部
背景技术：
在对钢厂的轧厂机组进行检修时，经常需要对部分不锈钢辊子进行更换工作，辊 子更换施工量较大，对新回装的辊子需要进行径向偏差和轴向偏差测量，若辊子的位置偏 差值超出设定要求，还需根据测量结果对辊子的安装位置进行调整。 同时，因为不锈钢材质的辊子不是普通碳钢材质，采用传统的磁性百分表表座无 法吸附在辊子上面，从而就不能检测不锈钢辊子的真实状态的数据，进而导致无法调节辊 子的径向和轴向偏差。
技术实现要素：

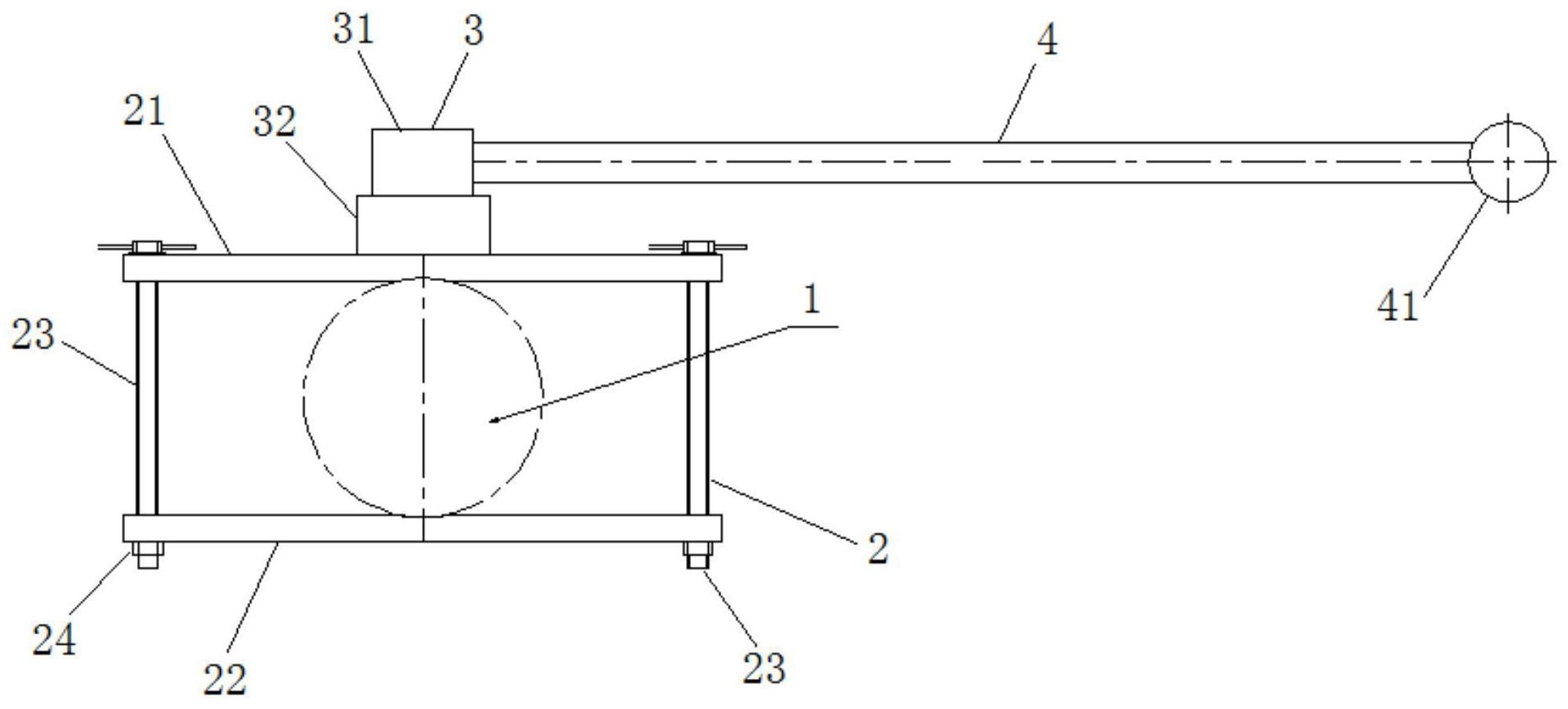

鉴于以上所述现有技术的缺点，本发明要解决的技术问题在于提供一种辊子的测 量装置，该测量装置能固定安装在不锈钢辊子上，进而能满足对不锈钢辊子进行测量的需 求。 为实现上述目的，本发明提供一种辊子的测量装置，包括用于固定在辊子上的夹 具、安装夹具上的磁性底座、及与磁性底座相连接的摆杆，所述辊子的两端分别穿设在两个 轴承座中，所述夹具包括由导磁材料制成的第一夹板，所述磁性底座通过磁力吸附在第一 夹板上。 进一步地，所述夹具还包括第二夹板，所述第一夹板和第二夹板分别位于辊子的 两侧，且所述第一夹板和第二夹板通过螺杆相连接。 进一步地，所述第一夹板的两端均通过螺杆分别与第二夹板的两端相连接。 进一步地，所述第一夹板的中部设有第一定位弧面，所述第二夹板的中部设有第 二定位弧面。 进一步地，所述摆杆与磁性底座螺纹连接。 进一步地，所述摆杆的一端与磁性底座螺纹连接，所述摆杆的另一端设有球型部。 进一步地，所述磁性底座包括第一磁块部和与第一磁块部固接的第二磁块部，所 述第一磁块部和第二磁块部均呈圆柱状，所述第一磁块部的中心轴线和第二磁块部的中心 轴线位于同一直线上，且所述第一磁块部的直径大于第二磁块部的直径，所述第一磁块部 与第一夹板相接触，所述摆杆与第二磁块部相连接。 进一步地，所述第二磁块部上设有沿径向延伸的螺纹孔，所述摆杆的一端设有外 螺纹，所述外螺纹与螺纹孔中的内螺纹相配合。 如上所述，本发明涉及的辊子的测量装置，具有以下有益效果： 在使用时，将夹具固定在辊子上；将安装有摆杆的磁性底座放置在夹具的第一夹 板上，磁性底座通过磁力吸附在第一夹板上；转动辊子，并利用全站仪测量出摆杆的测量点 在三个不同角度位置处的位置数据；后续根据测得的位置数据，得到辊子的位置偏差值；再 3 CN 111595278 A 说　明　书 2/5 页 根据辊子的位置偏差值对辊子的安装位置进行调整；循环对辊子进行测量及调整，直至辊 子的位置偏差值达到设定要求，从而实现对辊子的位置进行测量及调整，保证辊子的对中 性达到设定要求。同时，在测量过程中，先将夹具固定在辊子上，再将安装有摆杆的磁性底 座放置在夹具的第一夹板上，且第一夹板由导磁材料制成，使得磁性底座能通过磁力吸附 在夹具，从而实现将磁性底座及摆杆固定安装在辊子，以满足后续测量需求，且此种安装形 式使得辊子为不锈钢辊子时，磁性底座也能固定安装在辊子上，进而满足了对不锈钢辊子 进行测量的需求，且此种安装形式，便于实施，提高了对辊子的测量效率。 本发明要解决的另一个技术问题在于提供一种使用方法，该使用方法能对辊子的 位置进行测量。 为实现上述目的，本发明提供一种所述辊子的测量装置的使用方法，包括如下步 骤： S1、将夹具固定在辊子上；将磁性底座与摆杆进行组装； S2、将安装有摆杆的磁性底座放置在夹具的第一夹板上，磁性底座通过磁力吸附 在第一夹板上； S3、转动辊子，并利用全站仪测量出摆杆的测量点在三个不同角度位置处的位置 数据；根据测得的位置数据，得到辊子的位置偏差值； S4、根据辊子的位置偏差值对辊子的安装位置进行调整； S5、循环执行步骤S3和步骤S4，直至辊子的位置偏差值达到设定要求。 如上所述，本发明涉及的使用方法，具有以下有益效果： 本使用方法基于上述步骤S1至S5，实现了对辊子的位置进行测量及调整，并保证 辊子的安装位置能达到设定要求；同时，在测量过程中，先将夹具固定在辊子上，再将安装 有摆杆的磁性底座放置在夹具的第一夹板上，且第一夹板由导磁材料制成，使得磁性底座 能通过磁力吸附在夹具，从而实现将磁性底座及摆杆固定安装在辊子上，以满足后续测量 需求，此种安装形式使得辊子为不锈钢辊子时，磁性底座也能固定安装在辊子上，满足了对 不锈钢辊子的测量需求，且此种安装形式，便于实施，提高了对辊子的测量效率。 附图说明 图1为本发明实施例中辊子的测量装置的使用状态图。 图2为本发明实施例中夹具的结构示意图。 图3为本发明实施例中夹具的俯视图。 图4为本发明实施例中磁性底座的结构示意图。 图5为本发明实施例中磁性底座的右视图。 图6为本发明实施例中磁性底座的俯视图。 图7为本发明实施例中摆杆的结构示意图。 元件标号说明 1    辊子                                   3    磁性底座 2     夹具                                   31   第一磁块部 21    第一夹板                               32   第二磁块部 211   第一定位弧面                           321   螺纹孔 4 CN 111595278 A 说　明　书 3/5 页 22    第二夹板                               4    摆杆 221   第二定位弧面                           41    球型部 23    螺杆                                   42    外螺纹 24    螺母
