技术摘要：

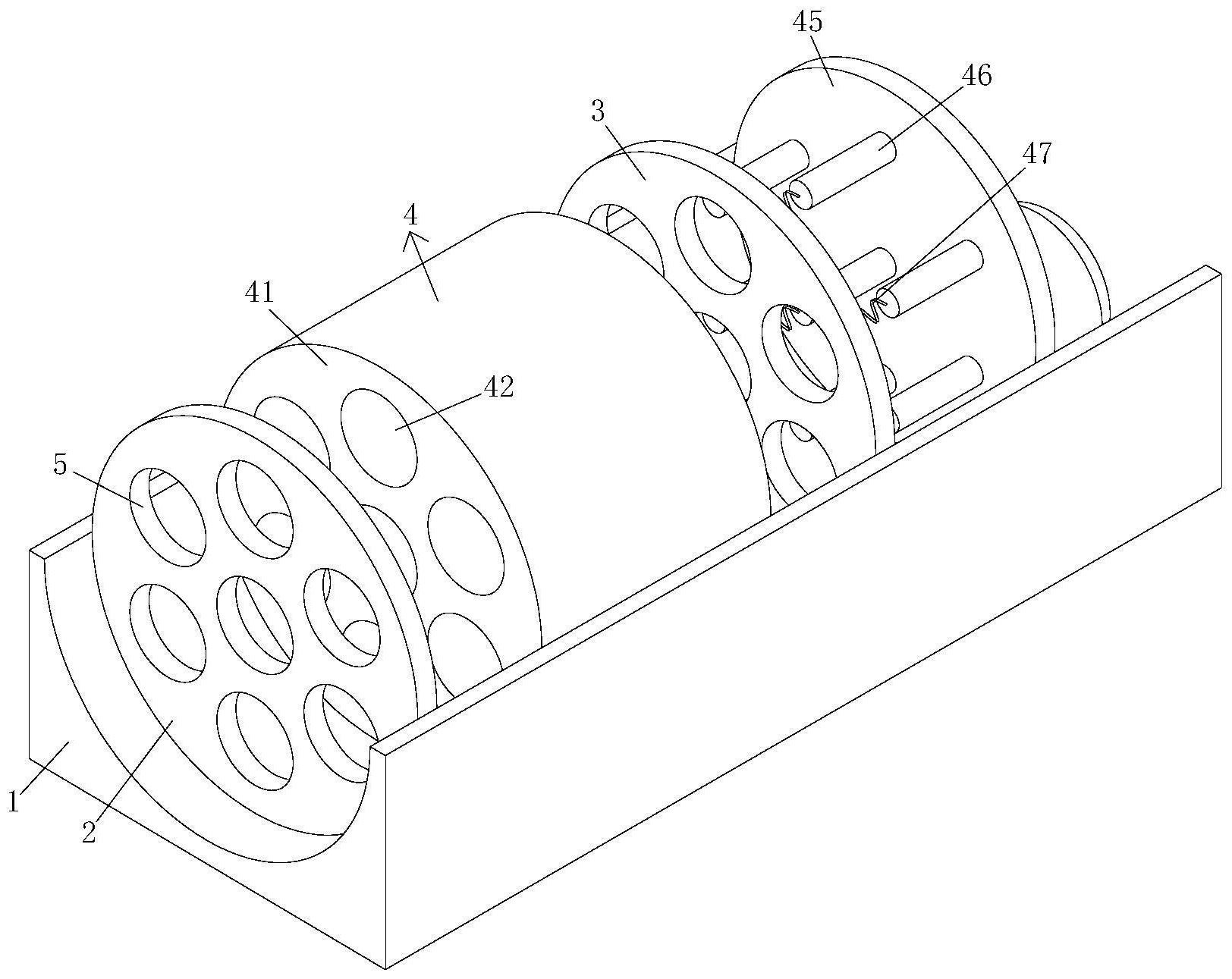

本发明提供一种自适应结合处粗细变化的甘蔗去皮装置，包括用于支撑设备的凹形底座、用于支撑甘蔗的前支撑板、用于支撑剥皮后甘蔗的后支撑板和用于进行甘蔗剥皮的自适应剥皮机构，所述凹形底座的表面固定连接有前支撑板，涉及甘蔗加工领域。该自适应结合处粗细变化的甘  全部
背景技术：
甘蔗是一种常见的植物，可以直接咀嚼食用其中的水分，也可以加工成药材，甘蔗 的表皮较为坚硬且厚实，当然对于一些挤压水分获取汁水，在工厂加工蔗糖的，可以直接连 带甘蔗皮进行挤压，但是在作为水果食用的时候，虽然甘蔗皮其中也会含有大量的糖分和 水分，但是并不方便咀嚼，在食用之前常常需要将其表皮去除，目前对于甘蔗表皮的去皮工 作，主要是使用手工的剥皮刀，这个刀具的使用，容易造成大量的浪费，因为刀削的厚度不 易控制，而剥下来的甘蔗皮又经常因为不方便咀嚼也不会进行回收，而是直接丢弃在地上， 尤其是甘蔗有很多的关节，在每一节的地方常常会需要重新切削处切口，然后顺着切口进 行剥皮，不仅剥皮较为费劲，而且浪费严重，一般的直接食用的甘蔗在削皮的时候不易控制 削皮的厚度，容易造成浪费，甘蔗关节处削皮费力且常常需要重新改刀寻找一定厚度的切 口，去皮工作难以精细把握而造成浪费，所以需要一种自适应结合处粗细变化的甘蔗去皮 装置。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种自适应结合处粗细变化的甘蔗去皮装 置，解决了一般的直接食用的甘蔗在削皮的时候不易控制削皮的厚度，容易造成浪费，甘蔗 关节处削皮费力且常常需要重新改刀寻找一定厚度的切口，去皮工作难以精细把握而造成 浪费的问题。 (二)技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种自适应结合处粗细变 化的甘蔗去皮装置，包括用于支撑设备的凹形底座、用于支撑甘蔗的前支撑板、用于支撑剥 皮后甘蔗的后支撑板和用于进行甘蔗剥皮的自适应剥皮机构，所述凹形底座的表面固定连 接有前支撑板，所述凹形底座的表面固定连接有后支撑板，所述自适应剥皮机构设置在前 支撑板和后支撑板之间，所述自适应剥皮机构设置在凹形底座上，所述前支撑板的表面和 后支撑板的表面均开设有若干个支撑孔。 优选的，所述自适应剥皮机构包括剥皮支撑体、若干个剥皮通孔、自适应剥皮刀 具、分割刀具和后侧挡板，所述剥皮支撑体的表面与凹形底座的内壁固定连接，所述剥皮支 撑体的表面开设有若干个剥皮通孔，所述剥皮通孔与支撑孔大小相同且同轴，所述自适应 剥皮刀具和分割刀具均设置在剥皮通孔的内部。 优选的，所述后侧挡板的表面固定安装有若干个与剥皮通孔一一对应的电动伸缩 杆，每一个所述电动伸缩杆的顶端均固定连接有一个自适应拖簧，所述自适应拖簧的表面 4 CN 111543652 A 说　明　书 2/4 页 套接有波纹摩擦垫，所述自适应拖簧的表面固定连接有拖拽齿。 优选的，每一个所述剥皮通孔的内壁均开设有若干个倾斜槽，所述倾斜槽的内壁 滑动连接有梯形杆，所述梯形杆的表面固定连接有自适应推簧，所述自适应推簧的一端与 梯形杆的表面固定连接，每一个所述梯形杆的表面均固定连接有一个竖支撑杆，每一个所 述竖支撑杆的底部均固定连接有一个分割刀具，所述分割刀具的表面固定连接有若干个倒 钩刺，所述分割道具的表面呈梯形状。 优选的，所述竖支撑杆的两个侧面均开设有一个竖直弹力槽，每一个所述竖直弹 力槽的内壁均开设有轴向弹力槽，所述竖直弹力槽的内壁滑动连接有竖直连接块，所述竖 直连接块的表面固定连接有延伸限位块，所述延伸限位块的表面与轴向弹力槽的内壁滑动 连接，所述竖直弹力槽的内底壁固定连接有竖直推簧，所述竖直推簧的一端与竖直连接块 的表面固定连接，所述轴向弹力槽的内壁固定连接有轴向弹簧，所述轴向弹簧的一端与延 伸限位块的表面固定连接，所述竖直连接块的表面固定连接有自适应剥皮刀具。 优选的，所述自适应剥皮刀具的结构包括自适应刀刃和弧形推头，所述弧形推头 位于自适应刀刃的上方，所述自适应刀刃和弧形推头连接成一体，所述弧形推头的材料包 括空心橡胶囊，所述自适应剥皮刀具与分割道具交错分布，所述自适应剥皮刀具的表面呈 弧形状，所述自适应剥皮刀具的中部设置有伸缩刀具，所述伸缩刀具沿着自适应剥皮刀具 的弧形线伸缩。 优选的，所述剥皮通孔的内壁固定连接有若干个与自适应剥皮刀具相对应的弧形 挤压体，所述弧形挤压体的内壁固定连接有弹力片，所述弹力片远离弧形挤压体的一端与 剥皮通孔的内壁固定连接。 (三)有益效果 (1)本发明通过设置自适应剥皮机构，可以对任意粗细的甘蔗进行剥皮，并且剥皮 的时候可以紧贴着甘蔗皮，避免甘蔗皮被切的过厚导致浪费的情况发生，于此同时，在去皮 的过程中遇到甘蔗的关节处，可以随着压力的增大而自适应改变刀体的角度和用力方向， 快速的实现在关节处的改刀，提高剥皮效率的同时可以避免浪费。 (2)本发明在对甘蔗进行剥皮的时候利用分割的方式，将甘蔗皮分隔开，通过撕扯 切削相配的方式，可以保持甘蔗圆周方向被均匀的切割，避免圆周方向被切割厚度不均的 情况发生，而且可以实现对多个甘蔗一同剥皮的效果。 (3)本发明在对甘蔗剥皮的同时，利用有限的空间以及甘蔗皮自身在受到拉扯和 挤压力共同作用下可以对切除的甘蔗皮进行针对性的压榨，进而可以将皮中的甘蔗汁挤压 出来落入到凹形底座上，方便收集，进一步的避免了浪费。 (4)本发明根据现有的甘蔗剥皮过程中存在的不易控制切削厚度和关节处改刀的 问题，设计出特殊的针对甘蔗去皮的刀具，利用撕扯和切削相配合的方式均匀的对甘蔗圆 周方向同步切削，从而有效的解决了一般的直接食用的甘蔗在削皮的时候不易控制削皮的 厚度，容易造成浪费，甘蔗关节处削皮费力且常常需要重新改刀寻找一定厚度的切口，去皮 工作难以精细把握而造成浪费的问题。 附图说明 图1为本发明结构示意图； 5 CN 111543652 A 说　明　书 3/4 页 图2为本发明剥皮支撑体结构侧视图； 图3为本发明自适应拖簧结构正视图； 图4为本发明倾斜槽结构剖视图； 图5为本发明分割刀具结构正视图； 图6为本发明剥皮通孔结构剖视图； 图7为本发明自适应剥皮刀具结构正视图。 其中，1凹形底座、2前支撑板、3后支撑板、4自适应剥皮机构、41剥皮支撑体、42剥 皮通孔、43自适应剥皮刀具、431自适应刀刃、432弧形推头、433伸缩刀具、44分割刀具、45后 侧挡板、46电动伸缩杆、47自适应拖簧、48波纹摩擦垫、49拖拽齿、410倾斜槽、411梯形杆、 412自适应推簧、413竖支撑杆、414倒钩刺、415竖直弹力槽、416轴向弹力槽、417竖直连接 块、418延伸限位块、419竖直推簧、420轴向弹簧、421弧形挤压体、422弹力片、5支撑孔。
