技术摘要：
本发明公开了一种一体式分闸装置以及断路器，所述一体式分闸装置应用于断路器中，所述一体式分闸装置包括脱扣装置以及与所述脱扣装置配合工作的分闸执行机构；所述脱扣装置包括：用于在所述断路器发生短路或过载时，控制所述分闸执行机构执行分闸操作的第一脱扣装置；  全部
背景技术：
断路器是常见的电路保护装置，一般来说，断路器具有分闸和合闸两种状态，当断 路器处在合闸状态时，电路正常运行，在发生过载、短路等故障或需要对电路进行检修等情 况下，断路器需要进行分闸操作，以切断电路，而在现有技术中，断路器采用的脱扣装置功 能单一，主要由线圈，动、静铁芯，推杆，磁轭，弹簧组装而成，该脱扣装置只能实现短路保护 的功能，而当需要实现漏电保护、过欠压保护等其他保护功能时，还需要增加单独的实现这 些功能的脱扣装置，从而需要额外增加零件，使得断路器结构复杂、体积大。 因此，现有技术还有待改进和提高。
技术实现要素：

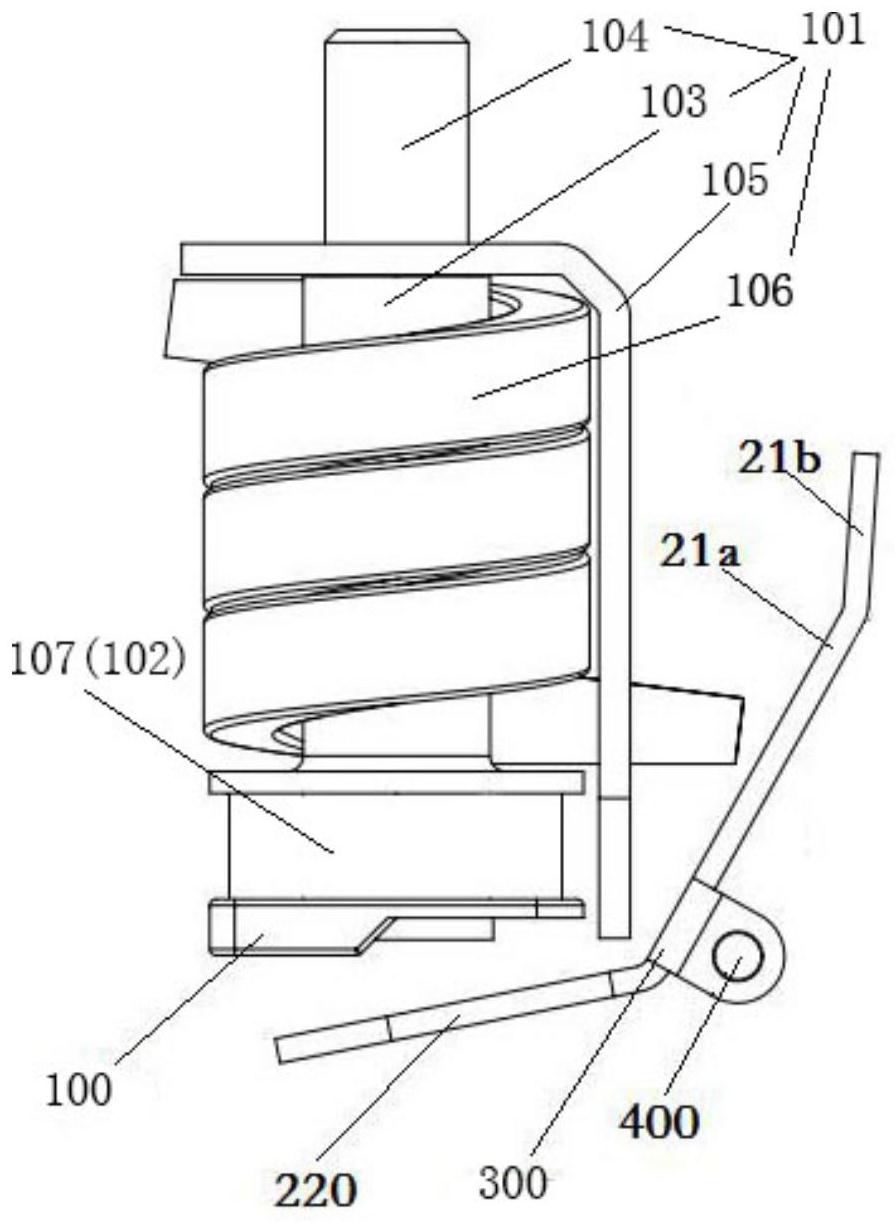

本发明要解决的技术问题在于，针对现有技术的上述缺陷，提供一种一体式分闸 装置及断路器，旨在解决现有技术中断路器为实现更多的保护功能时需要增加单独的实现 这些功能的脱扣装置，从而需要额外增加零件，使得断路器结构复杂、体积大的问题。 为了解决上述技术问题，本发明所采用的技术方案如下： 一种一体式分闸装置，所述一体式分闸装置应用于断路器中，其中，所述一体式分 闸装置包括脱扣装置以及与所述脱扣装置配合工作的分闸执行机构；所述脱扣装置包括： 用于在所述断路器发生短路或过载时，控制所述分闸执行机构执行分闸操作的第一脱扣装 置；用于在所述断路器发生漏电、过压、欠压故障及远程控制分闸时，控制所述分闸执行机 构执行分闸操作的第二脱扣装置；所述第一脱扣装置与所述第二脱扣装置设置成一体式结 构。 在一种实施方式中，所述第一脱扣装置包括：设置在所述断路器上的骨架；设置在 所述骨架上的油杯；设置在所述油杯上的磁轭；设置在所述骨架上的线圈组成的电磁油阻 尼脱扣器以及设置在所述电磁油阻尼脱扣器通过磁力吸合的转动件。 在一种实施方式中，所述骨架中设置有一中心孔，所述油杯设置在所述中心孔中， 且与所述磁轭铆接。 在一种实施方式中，所述转动件设置在所述断路器的壳体上，且与所述壳体转动 连接，所述转动件的一端用于与所述油杯吸附，另一端用于与所述分闸执行机构配合工作， 以驱动所述分闸执行机构执行分闸操作。 在一种实施方式中，所述第二脱扣装置包括：设置在所述断路器上的骨架；设置在 所述骨架上的油杯；设置在所述油杯上的磁轭；绕设在所述骨架上的线圈绕组以及设置所 述骨架的一端，通过磁力向所述油杯吸附的转动件，所述线圈绕组与所述断路器中的控制 模块连接。 在一种实施方式中，所述骨架中设置有一中心孔，所述油杯设置在所述中心孔中， 3 CN 111599654 A 说　明　书 2/10 页 且与所述磁轭铆接。 在一种实施方式中，所述转动件设置在所述断路器的壳体上，且与所述壳体转动 连接，所述转动件的一端用于与所述油杯吸附，另一端用于与所述分闸执行机构配合工作， 以驱动所述分闸执行机构执行分闸操作。 在一种实施方式中，当所述第一脱扣装置与所述第二脱扣装置设置为一体式结构 时，所述第一脱扣装置中的所述骨架、所述油杯、所述磁轭以及所述转动件与所述第二脱扣 装置中的所述骨架、所述油杯、所述磁轭以及所述转动件共用。 在一种实施方式中，当所述第一脱扣装置与所述第二脱扣装置设置为一体式结构 时，所述线圈设置在所述线圈绕组的一侧，且所述第一脱扣装置与所述第二脱扣装置以预 设的顺序排列在所述骨架上。 一种断路器，其特征在于，所述断路器包括上述方案中任一项所述的一体式分闸 装置。 有益效果：与现有技术相比，本发明提供了一种一体式分闸装置及断路器，本发明 中的一体式分闸装置是将第二脱扣装置和第一脱扣装置集成一体设计，占用空间更小，并 且在零件并未增加的基础上实现短路保护、过载保护、漏电保护、过压保护、欠压保护、过温 保护、自检保护和控制分闸等功能。 附图说明 图1为本发明提供的一体式分闸装置的结构示意图。 图2为本发明提供的一体式分闸装置的具体应用实施例的结构示意图。 图3为本发明提供的一体式分闸装置中第一碰撞部和第一凸起产生碰撞的示意 图； 图4为本发明提供的一体式分闸装置中第二碰撞部和第二凸起产生碰撞的示意 图； 图5为本发明提供的一体式分闸装置的一个实施例中分闸执行机构的整体结构示 意图一； 图6为本发明提供的一体式分闸装置的一个实施例中分闸执行机构的整体结构示 意图二； 图7为本发明提供的一体式分闸装置的一个实施例中分闸执行机构的整体结构示 意图三； 图8为本发明提供的一体式分闸装置的一个实施例中分闸执行机构的整体结构示 意图四； 图9为本发明提供的一体式分闸装置的一个实施例中转动件和分闸执行机构的碰 撞示意图一； 图10为本发明提供的一体式分闸装置的一个实施例中转动件和分闸执行机构的 碰撞示意图二； 图11为本发明提供的一体式分闸装置的一个实施例中分闸执行机构处于合闸状 态的示意图一； 图12为本发明提供的一体式分闸装置的一个实施例中分闸执行机构处于合闸状 4 CN 111599654 A 说　明　书 3/10 页 态的示意图二； 图13为本发明提供的一体式分闸装置的一个实施例中传动部与操作装置的连接 结构示意图； 图14为本发明提供的一体式分闸装置的一个实施例中第二弹性件的作用原理示 意图一； 图15为本发明提供的一体式分闸装置的一个实施例中第二弹性件的作用原理示 意图二； 图16为本发明提供的一体式分闸装置的一个实施例中第三弹性件的作用原理示 意图。
