技术摘要：
本发明涉及一种包装材料中异戊二烯迁移量的检测方法，其特征在于：该方法的步骤为：1)样品溶液制备；2)气相色谱分析；3)迁移量计算。本发明结构设计科学合理，能够精确对异戊二烯迁移量进行检测，且检测快速，检测精度高。
背景技术：
异戊二烯是一种重要的化工原料，目前广泛应用于医药、塑料、树脂、精细化工、橡 胶等领域。异戊二烯在常温下为无色透明液体，沸点34℃，不溶于水，易溶于乙醇，分子中含 有共轭双键，容易发生聚合反应，在贮藏过程中易发生氧化和聚合，常添加少量稳定剂。 异戊二烯是世界卫生组织国际癌症研究机构公布的2B类致癌物，GB4806.6-2016 《食品安全国家标准食品接触用塑料树脂》和GB9685-2016《食品安全国家标准食品接触材 料及制品用添加剂使用标准》对其迁移量的限值要求为不得检出(检出限0.01mg/kg)。 在现有的国标体系下，食品接触材料的化学迁移试验一般参照GB  31604.1-2016 《食品安全国家标准食品接触材料及制品迁移试验通则》及GB5009.156-2016《食品安全国 家标准食品接触材料及制品迁移试验预处理方法通则》进行样品浸泡处理，但目前没有检 测异戊二烯的国标方法，也未对浸泡液的稳定性进行研究和规定。
技术实现要素：

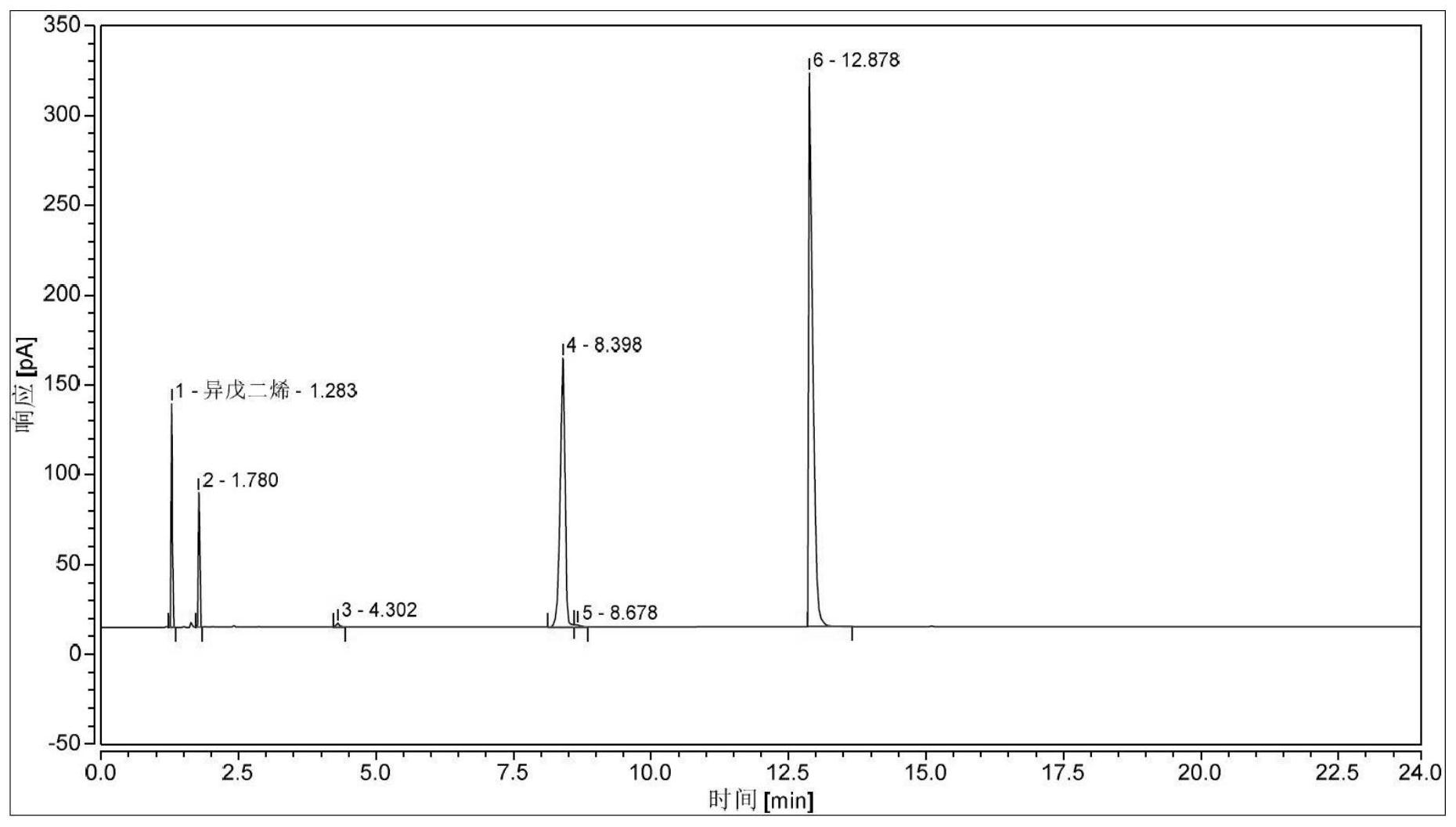

本发明的目的在于针对现有技术的缺陷和不足，提供一种包装材料中异戊二烯迁 移量的检测方法，能够精确对异戊二烯进行检测，且检测快速，检测精度高。 本发明解决其技术问题是通过以下技术方案实现的： 一种包装材料中异戊二烯迁移量的检测方法，其特征在于：该方法的步骤为： 1)样品溶液制备：裁取6cm×10cm的PS硬片，在其表面依次均匀滴落5μLN，N-二甲 基甲酰胺及适量纯度98.8％的异戊二烯标准储备液，并将其全浸没于100mL的迁移液中，调 配至检测所需浓度，得到样品溶液，将该样品溶液放入烘箱中恒温保存10天； 2)气相色谱分析：移取少量步骤1)中的样品溶液至顶空瓶中并用隔垫和铝盖密 封，用移液器向顶空瓶中加入10μLN，N-二甲基甲酰胺并混匀，将该混合液由顶空进样器注 入到气相色谱仪中进行气相色谱分析； 3)迁移量计算：通过软件计算出异戊二烯浓度并绘制图谱。 而且，所述步骤1)中的迁移液为纯度99％的乙酸或乙醇。 而且，所述顶空进样器的顶空条件为：平衡时间30min，顶空瓶温度80℃，传输线温 度85℃。 而且，所述气相色谱仪的色谱条件为： 色谱柱：毛细管色谱柱DB-WAX  30m×0.32mm×0.50μm； 进样载气：高纯氮气； 进样方式：分流进样，分流比为20：1，流速3.0mL/min； 进样口温度：220℃； 3 CN 111595965 A 说　明　书 2/3 页 程序升温：80℃保持12min，再以10℃/min的速率升温至120℃，保持10min； FID检测器，检测温度250℃。 本发明的优点和有益效果为： 1、本发明包装材料中异戊二烯迁移量的检测方法，确定了异戊二烯的迁移量检验 方法，弥补了目前异戊二烯检测国标的空缺。 2、本发明包装材料中异戊二烯迁移量的检测方法，迁移液为醇类，且迁移温度较 低时，异戊二烯的迁移更彻底，且迁移量的检测结果更精确。 3、本发明结构设计科学合理，能够精确对异戊二烯迁移量进行检测，且检测快速， 检测精度高。 附图说明 图1为本发明样品溶液的气相色谱图。
