技术摘要：
一种用于农业生产的移动式喷灌装置，包括引流体，所述引流体上下贯穿设有两个过水体，所述过水体内设有过水腔，所述过水体上端转动设有通风体，所述通风体内设有前后贯穿的通风腔，所述通风体外圆周设有一圈环形齿条，两个所述环形齿条之间啮合有齿轮，所述齿轮下端固  全部
背景技术：
当前用于农业生产上的灌溉方式主要有漫灌，滴灌等方式，但是漫灌对于水资源 的利用率较低，同时滴灌的使用需要提前铺设相应的管道，由于农业生产机械化的普及，在 田野大规模铺设管道对农业生产甚至会产生负面的影响，本发明阐述的一种用于农业生产 的移动式喷灌装置，能够解决上述问题。
技术实现要素：

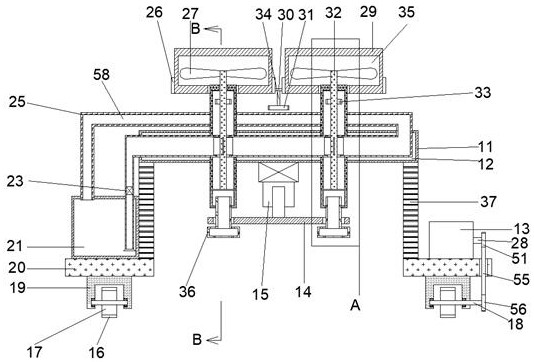

为解决上述问题，本发明所述的一种用于农业生产的移动式喷灌装置，包括引流 体，所述引流体上下贯穿设有两个过水体，所述过水体内设有过水腔，所述过水体上端转动 设有通风体，所述通风体内设有前后贯穿的通风腔，所述通风体外圆周设有一圈环形齿条， 两个所述环形齿条之间啮合有齿轮，所述齿轮下端固连有连接轴，所述连接轴下端固连有 从动链轮，所述从动链轮的后侧设有主动链轮，所述从动链轮与所述主动链轮之间连接有 链条，所述主动链轮上端固连有电机轴，所述电机轴上端动力连接于电机，当所述电机工作 时，所述电机带动所述电机轴转动，进而带动所述主动链轮转动，进而带动所述链条移动， 进而带动所述从动链轮转动，进而带动所述连接轴转动，进而带动所述齿轮转动，进而带动 所述环形齿条转动，进而带动所述通风体转动，进而实现所述通风腔位置的变化，所述电机 固定设于载体中，所述载体内下侧固定设有蓄电池，所述蓄电池上端转动设有两根蓄电轴， 所述蓄电轴上端固连有从动带轮，所述从动带轮的前侧设有主动带轮，所述从动带轮与所 述主动带轮之间设有皮带，所述载体内设有开口向前的轮腔，所述轮腔位于所述蓄电池与 所述电机之间，所述主动链轮与所述从动带轮转动设于所述轮腔内，所述主动带轮固连有 旋转柱，所述旋转柱上端固连设有四个风叶，所述风叶位于所述通风腔内，所述旋转柱转动 连接于所述过水体上壁，所述旋转柱下端转动连接有水管，所述水管内设有四个冲击叶，所 述冲击叶下侧设有两个通孔，所述位于所述下侧壁，所述冲击叶固连于所述旋转柱，所述引 流体内设有引流腔，所述水管贯穿所述引流腔左侧壁与右侧上壁，所述水管内设有贯通的 管道腔，所述旋转柱下端面固连有硬质滤网，所述硬质滤网下端固连设有转动管，所述转动 管内设有转动管腔，所述转动管下端贯穿且滑动设有拉伸管，所述拉伸管上侧位于所述转 动管腔内，所述拉伸管内设有上下贯通的拉伸管腔，所述拉伸管下侧固连设有喷头，所述喷 头上设有漏水孔，所述喷头内设有开口向上的喷水腔，两个所述拉伸管之间转动连接有活 动板，所述活动板中部上端固连有液压伸缩杆，所述液压伸缩杆上端面固连于所述引流体 的下侧外壁，所述液压伸缩杆将所述活动板向下运动，并将所述喷头运动至农作物根部位 置，当风力足够大时，带动所述风叶转动，进而带动所述冲击叶转动，进而带动所述旋转柱 转动，进而带动主动带轮转动，进而带动所述皮带移动，进而带动所述从动带轮转动，进而 带动所述蓄电轴转动，进而将风产生的动能转化为电能存放至所述蓄电池中，当所述旋转 3 CN 111587772 A 说　明　书 2/4 页 柱转动时，进而带动所述硬质滤网转动，进而带动所述转动管转动，进而带动所述喷水腔转 动，同时抽取水通过所述水管下端的所述通孔，进而通过所述转动管腔进入所述喷水腔中， 进而使水均匀的喷洒在农作物根部。 可优选的，所述引流体左右两侧下端固连有承载柱，所述承载柱下端固连有机架， 所述机架上端后侧固定连接设有支撑杆，所述支撑杆上端面固连于所述载体，所述左侧机 架上端面固连有水箱，所述水管的进水口与出水口都伸入到所述水箱内，并且所述水管的 出水口位于进水口左侧，所述水管的进水口内固定设有水泵，当风力无法使所述冲击叶从 所述水箱中抽取水时，此时启动所述水泵，进而使所述水箱中的水进入所述水管中，进而利 用水的冲击力使冲击叶转动，进而带动主动带轮转动，进而带动所述皮带移动，进而带动所 述从动带轮转动，进而带动所述蓄电轴转动，进而将风产生的动能转化为电能存放至所述 蓄电池中，同时所述水管出水口将初次没有使用完的水重新收集回所述水箱中。 可优选的，右侧的所述机架上端固连有驱动电机，所述驱动电机右端面动力连接 设有动力轴，所述动力轴右端固连有主动轮，所述主动轮下侧设有从动轮，所述主动轮与所 述从动轮之间连接有皮带，所述机架下端固连有固定块，所述固定块下端转动连接有两根 车轴，所述车轴上固连有车轮，前后两个所述车轮之间连接有履带，右前侧的所述车轴右端 固连于所述从动轮，当所述驱动电机启动时，带动所述动力轴转动，进而带动所述主动轮转 动，进而带动所述皮带移动，进而带动所述从动轮转动，进而带动所述车轴转动，进而带动 所述车轮转动，进而带动所述履带移动，进而实现所述机架的移动。 本发明的有益效果是：本发明可以利用自然风力对田野实现灌溉，而且可以实现 将风能转化为电能储存起来，而且喷头直接深入到农作物根部位置旋转喷灌，使不用铺设 管道就可实现机械化节水灌溉，由于农作物生产的地方地形较为复杂，所以在车轮上覆盖 履带使此装置可以在凹凸不平的田地上进行移动。 附图说明 为了易于说明，本发明由下述的具体实施例及附图作以详细描述。 图1为本发明的一种用于农业生产的移动式喷灌装置的整体结构示意图； 图2为图1的“B-B”方向的结构示意图； 图3为图2的“D-D”方向的结构示意图； 图4为图1的“A”的放大示意图。
