技术摘要：

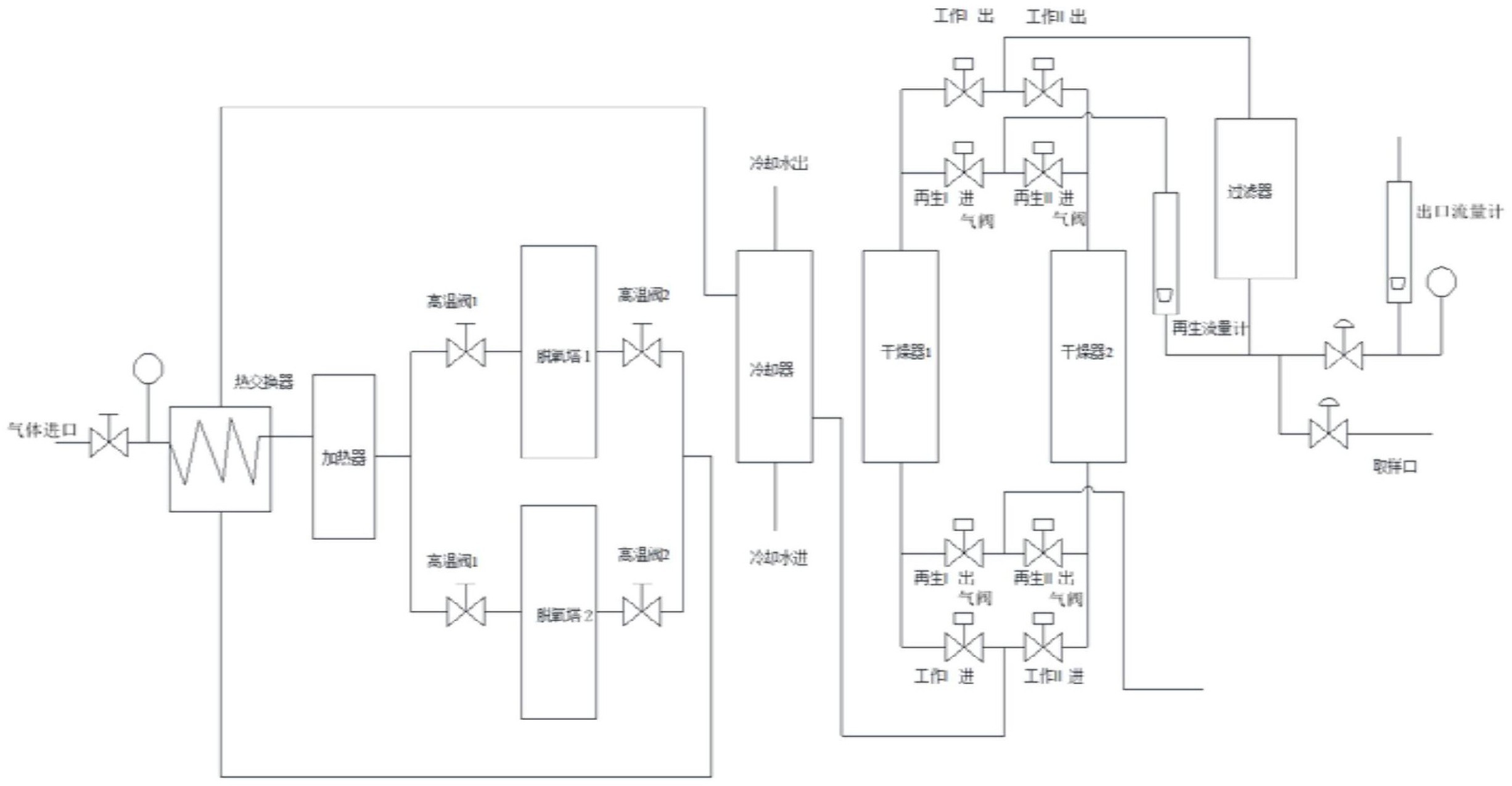

本发明公开了一种节能型碳载脱氧纯化装置，包括脱氧组件以及纯化组件；其中：所述脱氧组件包括依次连接的热交换器、加热器以及脱氧塔，所述脱氧塔的出口端与所述热交换器的入口端连接；所述纯化组件包括依次连接的冷却器、干燥器以及过滤器，所述冷却器的入口端与所述  全部
背景技术：
传统的碳载脱氧纯化工艺，是以碳载型脱氧剂为载体，将氧含量在0.1％左右的惰 性气体提纯到氧含量达到1PPM以下的保护性气体的过程。流程如图1所示，从整个工艺来 看，设备主要能耗是加热系统和冷却系统，对设备在运行过程分析，脱氧剂一旦与原料气中 的氧进行反应，就不需要提供太多的热量，它自身反应就是一个放热反应过程，而目前对于 脱氧反应产生的热量，基本都是直接散失，并未得到有效地利用，同时，传统的工艺流程步 骤较为繁杂，能源消耗较多。
技术实现要素：
本发明克服了现有技术的不足，提供一种节能型碳载脱氧纯化装置，以解决现有 技术中存在的问题。 为达到上述目的，本发明采用的技术方案为：一种节能型碳载脱氧纯化装置，包括 脱氧组件以及纯化组件；其中：所述脱氧组件包括依次连接的热交换器、加热器以及脱氧 塔，所述脱氧塔的出口端与所述热交换器的入口端连接；所述纯化组件包括依次连接的冷 却器、干燥器以及过滤器，所述冷却器的入口端与所述热交换器的出口端连接。 本发明一个较佳实施例中，所述热交换器内设置有导热管，所述热交换器上设有 混合气进口与混合气出口。 本发明一个较佳实施例中，所述导热管为不锈钢无缝管。 本发明一个较佳实施例中，所述脱氧塔内设置有碳载型脱氧剂。 本发明一个较佳实施例中，所述脱氧塔的数量为两个且呈交替使用状态。 本发明一个较佳实施例中，所述干燥器内设置有干燥剂。 本发明一个较佳实施例中，所述干燥器数量为两个且呈交替使用状态。 本发明一个较佳实施例中，所述过滤器内设置有无纺布。 本发明一个较佳实施例中，还包括再生组件；所述再生组件包括再生流量计、再生 进气阀以及再生出气阀；所述再生流量计与所述过滤器出口端连接，所述再生进气阀与所 述再生流量计连接，所述再生进气阀与所述再生出气阀分别位于所述干燥器两端，所述再 生出气阀一端设置有出气管。 本发明一个较佳实施例中，所述过滤器出口端设置有出口流量计。 本发明解决了
