技术摘要：
本发明公开了一种用于粮食存储运输的螺旋物料提升机，包括第一壳体和第二壳体，所述第一壳体和第二壳体内均转动连接有滚筒，所述第一壳体和第二壳体的内侧壁上均设有限位槽，所述滚筒两端的外侧壁上均固定连接有限位块，所述限位块转动连接在限位槽内。本发明通过设置  全部
背景技术：
粮食在装入粮仓进行存储以及装车运输的过程中，都需要用到提升机，螺旋物料 提升机是提升机的一种，其通过电机带动螺旋绞龙旋转，从而实现对物料的提升。相比现有 的粮食存储运输常用的履带式提升机而言，由于螺旋物料提升机能够实现大倾角的物料提 升，比如垂直提升，而履带式提升机仅能实现小倾角的物料提升，所以提升相同高度，使用 螺旋物料提升机能够通过实现大倾角提升来有效的减小所需占地空间，因此使用起来更为 方便。 但是螺旋物料提升机在用于粮食存储运输时，由于粮食在存放过程中会因为受潮 而导致内部潮湿，从而出现粘附成团的现象，所以在提升的过程中，很容易出现因潮湿的粮 食物料粘附在螺旋绞龙以及提升机内侧壁上而增大绞龙旋转的阻力，更严重的话甚至可能 会导致堵塞，从而影响到螺旋物料提升机对粮食物料的正常提升。
技术实现要素：

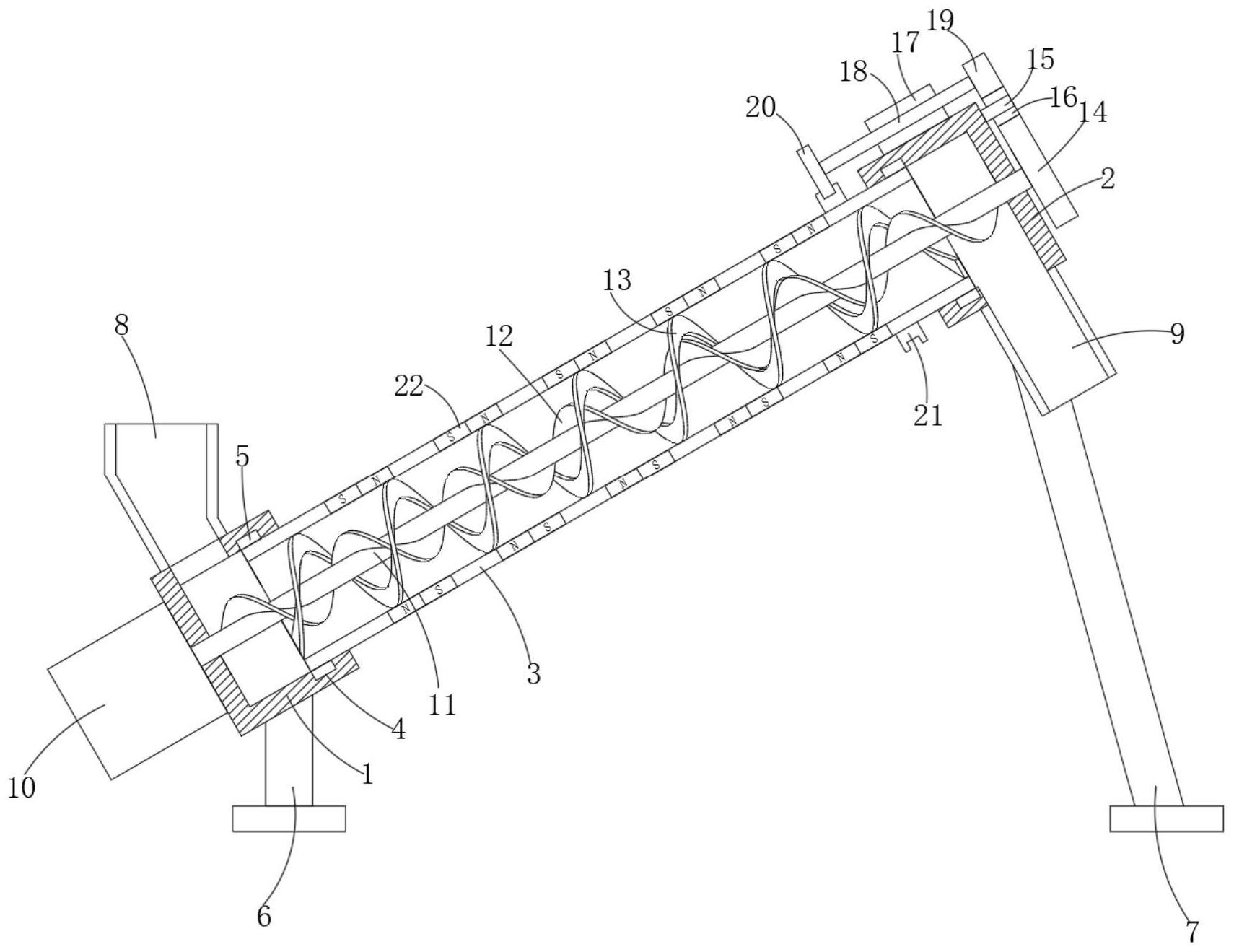

本发明的目的是为了解决现有技术中存在的缺点，如：但是螺旋物料提升机在用 于粮食存储运输时，由于粮食在存放过程中会因为受潮而导致内部潮湿，从而出现粘附成 团的现象，所以在提升的过程中，很容易出现因潮湿的粮食物料粘附在螺旋绞龙以及提升 机内侧壁上而增大绞龙旋转的阻力，更严重的话甚至可能会导致堵塞，从而影响到螺旋物 料提升机对粮食物料的正常提升。 为了实现上述目的，本发明采用了如下技术方案： 一种用于粮食存储运输的螺旋物料提升机，包括第一壳体和第二壳体，所述第一 壳体和第二壳体内均转动连接有滚筒，所述第一壳体和第二壳体的内侧壁上均设有限位 槽，所述滚筒两端的外侧壁上均固定连接有限位块，所述限位块转动连接在限位槽内，所述 第一壳体的外侧壁上对称固定连接有两个第一支柱，所述第二壳体的外侧壁上对称固定连 接有两个第二支柱，所述第一壳体上设有进料斗，所述第二壳体上设有出料管，所述第一壳 体远离第二壳体的一侧壁上固定连接有马达电机，所述马达电机的输出端上固定连接有依 次贯穿第一壳体和第二壳体的驱动轴，所述驱动轴的外侧壁上固定连接有内螺旋绞龙，所 述滚筒的内侧壁上固定连接有外螺旋铰龙，所述内螺旋绞龙和外螺旋铰龙的螺旋方向呈相 反设置，所述内螺旋绞龙紧邻外螺旋铰龙设置，所述驱动轴贯穿第二壳体的一端上固定连 接有驱动齿轮，所述第二壳体上设有变向传动装置，所述滚筒内对称设有两组磁铁条，两组 所述磁铁条的磁极方向呈相反设置。 优选的，所述变向传动装置包括固定杆，所述固定杆固定连接在第二壳体远离第 一壳体的一侧壁上，所述固定杆上转动连接有传动齿轮，所述传动齿轮与驱动齿轮啮合连 3 CN 111591781 A 说　明　书 2/4 页 接，所述第二壳体远离出料管的一侧壁上固定连接有安装管，所述安装管内转动连接有转 轴，所述转轴靠近传动齿轮的一端上固定连接有与传动齿轮啮合连接的从动齿轮，所述转 轴远离从动齿轮的一端上固定连接有连接齿轮。所述滚筒的外侧壁上固定连接有与连接齿 轮啮合连接的齿圈。 优选的，所述齿圈的外侧壁上设有凹形齿槽，所述连接齿轮啮合连接在凹形齿槽 内。 优选的，所述驱动齿轮的半径大小是传动齿轮的3倍，所述传动齿轮、从动齿轮和 连接齿轮的半径大小一致，所述凹形齿槽的半径大小是连接齿轮的4倍。 优选的，所述第一支柱远离第一壳体的一端和第二支柱远离第二壳体的一端上均 固定连接有垫板，所述垫板的底侧壁上设有交叉状设置的防滑条纹。 本发明的有益效果是： 1、变向传动装置能够实现驱动轴和滚筒之间的间接传动，仅需设置单个马达电 机，即可同时带动驱动轴和滚筒一起旋转，驱动轴和滚筒的转动方向相反，也即内螺旋绞龙 和外螺旋绞龙都能对物料起到提升作用，但是由于转速不同，因此内螺旋绞龙相比外螺旋 绞龙提升物料的速度更快，从而利用此提升速度的差异，通过内螺旋绞龙和外螺旋绞龙将 因潮湿而粘附成团的物料挤压错开，从而防止物料因潮湿粘附成团而影响到螺旋物料提升 机的提升速度，并降低提升时受到的阻力作用。 2、由于滚筒上两组磁铁条的磁极设置方向不同，因此滚筒内部形成了一个稳定的 恒定磁场，内螺旋绞龙就处于这个恒定磁场中，所以当马达电机启动时，滚筒会在马达电机 的带动下转动，从而使得滚筒内部的磁场的方向开始不断发生变化，相对滚筒而言，内螺旋 绞龙等于是处于变化的磁场中的，所以内螺旋绞龙内部会发生电涡流效应，使得内螺旋绞 龙加热升温，从而对滚筒内被提升的物料进行烘干加热，从而能够有效的解决潮湿物料容 易粘附在滚筒内侧壁及螺旋绞龙上的问题，由于本用于粮食存储运输的螺旋物料提升机能 够对物料进行烘干加热，因此在用于粮食提升时，就无需提前对粮食进行烘干处理了，使得 粮食能够直接进行提升装车或入仓，使用效果得到了显著的提升。 3、由于滚筒与内螺旋绞龙的转动方向相反，因此以内螺旋绞龙为参照物而言，相 当于滚筒内部的磁场的磁场方向变化的速度被加快一倍以上，所以马达电机的输出端不需 要转的很快，也能促使滚筒内磁场的变化速度能够满足需要。 附图说明 图1为本发明提出的一种用于粮食存储运输的螺旋物料提升机的内部结构剖视 图； 图2为本发明提出的一种用于粮食存储运输的螺旋物料提升机的正面结构示意 图。 图中：1第一壳体、2第二壳体、3滚筒、4限位槽、5限位块、6第一支柱、7第二支柱、8 进料斗、9出料管、10马达电机、11驱动轴、12内螺旋绞龙、13外螺旋绞龙、14驱动齿轮、15固 定杆、16传动齿轮、17安装管、18转轴、19从动齿轮、20连接齿轮、21齿圈、22磁铁条。 4 CN 111591781 A 说　明　书 3/4 页
