技术摘要：
本发明公开了一种熔断器安装座，所述熔断器安装座包括插片、熔断器以及用于放置所述熔断器的底座，其中，所述熔断器设置于所述底座内，且所述熔断器的端子与所述插片连接；所述插片的一端设置于所述底座的内部，所述插片的另一端延伸并穿出至所述底座的下方。通过本发  全部
背景技术：
目前的电池包上通常设置有熔断器。熔断器能够保证电池包电路的安全工作。然 而，由于熔断器是与电池包的电路连接在一起的，因此一旦熔断器熔断，就需要对整个电池 包进行拆卸，整个更换的过程非常繁琐。因此，如何快速地更换熔断器，且保证熔断器安装 后的连接可靠性是目前亟需解决的问题。
技术实现要素：

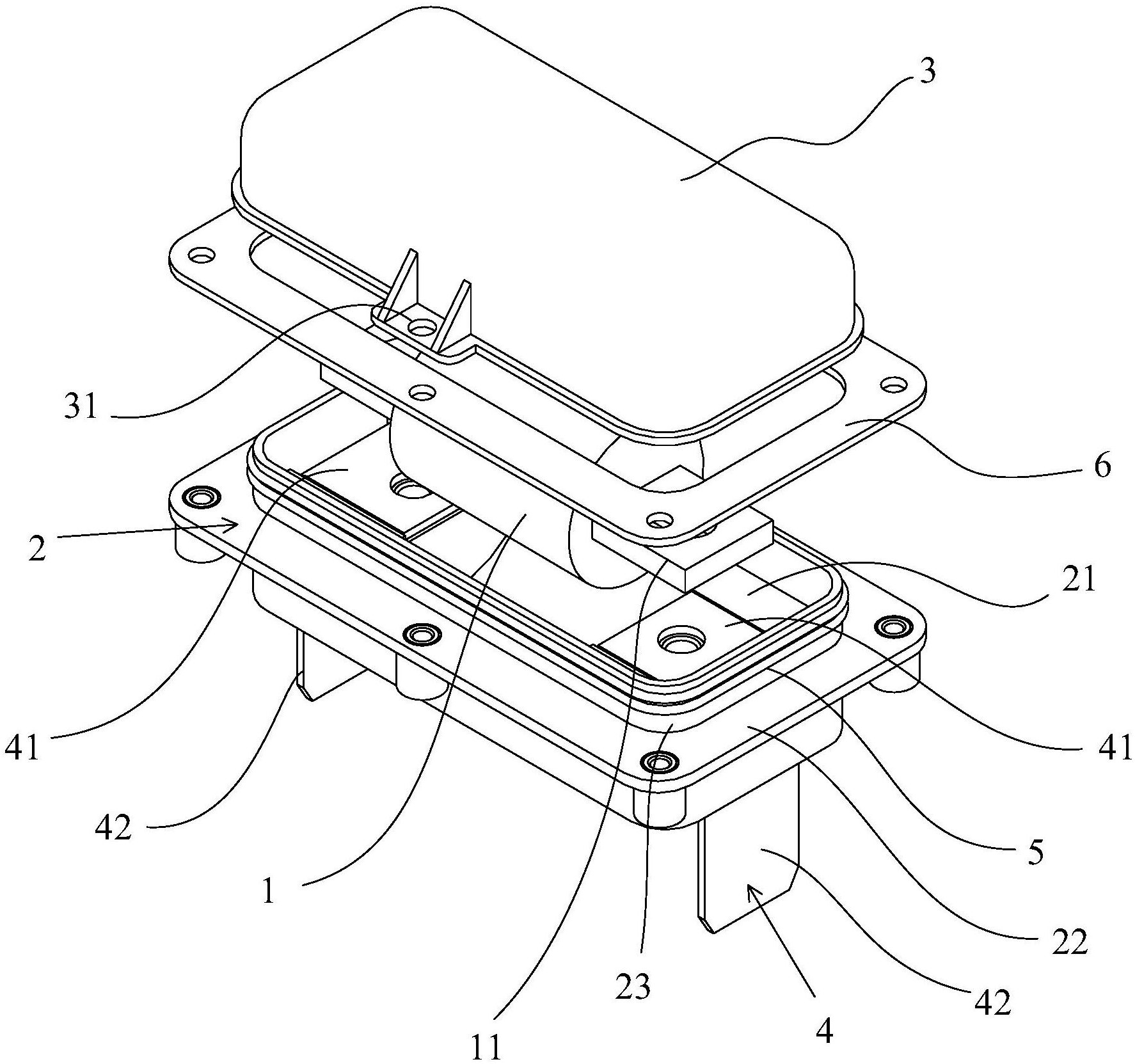

本发明要解决的技术问题是为了克服现有技术中电池包的熔断器无法快速拆装， 并且保证熔断器正常安装时的连接可靠性的缺陷，提供一种熔断器插接系统。 本发明是通过下述技术方案来解决上述技术问题： 一种熔断器安装座，其特点在于，所述熔断器安装座包括插片、熔断器以及用于放 置所述熔断器的底座，其中， 所述熔断器设置于所述底座内，且所述熔断器的端子与所述插片连接； 所述插片的一端设置于所述底座的内部，所述插片的另一端延伸并穿出至所述底 座的下方。 插片功能在于断开电池包上下壳体。本方案中，熔断器的更换需要打开上盖进行 更换。主要优势在于熔断器安装座集成在电池包上壳体上，打开电池包上壳体时，强制断开 熔断器，而断开电池包高压回路。 较佳地，所述插片包括互相垂直的第一端和第二端，其中，所述第一端设置于所述 底座内，所述第二端穿出至所述底座的下方。 较佳地，所述底座的内部包括安装部，其中，所述第一端夹设于所述安装部以及所 述熔断器的端子之间。 较佳地，所述熔断器安装座还包括有上盖，所述上盖盖设于所述底座。通过上盖可 以遮蔽熔断器的上部，从而避免熔断器暴露在电池包的外侧。 较佳地，所述上盖与所述底座密封连接。通过密封连接可以进一步杜绝脏污和粉 尘进入底座内部并影响熔断器正常工作。 较佳地，所述底座包括有在垂直方向延伸的上凸缘，所述上凸缘上连接有密封圈， 所述上盖盖设于所述上凸缘的四周，且所述密封圈密封连接于所述上盖和所述上凸缘之 间。 较佳地，所述底座的四周设置有在水平方向上延伸的密封端面。 较佳地，所述密封端面上设置有密封垫。密封垫帮助密封端面与电池包箱体的密 封连接，从而杜绝脏污和粉尘进入电池包箱体内。 较佳地，所述上盖与所述密封端面固定连接。 3 CN 111554550 A 说　明　书 2/3 页 较佳地，所述上盖包括向外延伸的凸台，所述凸台与所述密封端面固定连接。 在符合本领域常识的基础上，上述各优选条件，可任意组合，即得本发明各较佳实 例。 本发明的积极进步效果在于：通过本发明的运用，实现了熔断器的快速拆装，并且 保证熔断器正常安装时的连接可靠性。同时，熔断器安装座结构简单，方便生产。 附图说明 图1为本发明较佳实施例的熔断器安装座立体结构示意图。 图2为本发明较佳实施例的熔断器安装座俯视结构示意图。 图3为图2中的A-A方向剖视图。 图4为本发明较佳实施例的熔断器安装座与接插件连接结构示意图。
