技术摘要：
本发明公开的一种导风与扰流式热风烘房及其工作方法，属于农产品加工技术领域。烘房本体分隔成烘干室和供热室，两者通过烘干室进风口和烘干室回风口连通；烘干室内部设有料车和温湿度传感器，烘一侧的保温墙体与房顶连接处设有烘干室圆弧导流板，该侧设有引流扰流风机  全部
背景技术：
热风烘房具有设备成本低、物料适用范围广、效率高等优点，是我国实施农产品产 后减损工程的重要机型，并享受国家农业机械购机补贴。 但目前用户反映现有农产品热风烘房存在干燥不均匀的问题，如与热风出口距离 不同的两排料车间或料车的上下层间均存在干制程度不一致的情况，导致有些物料过于干 燥失重过多，有些物料未干燥到位后续发霉变质等问题，甚至衍生出人工倒盘、翻盘等工 序。严重影响了干制品质量，增加了劳动强度，影响了生产效能。 风速是影响物料干燥加工的重要因素，当热风进入烘房烘干室分布不均时，物料 受风受热不均匀，会极大的影响干制加工均匀性和质量。
技术实现要素：

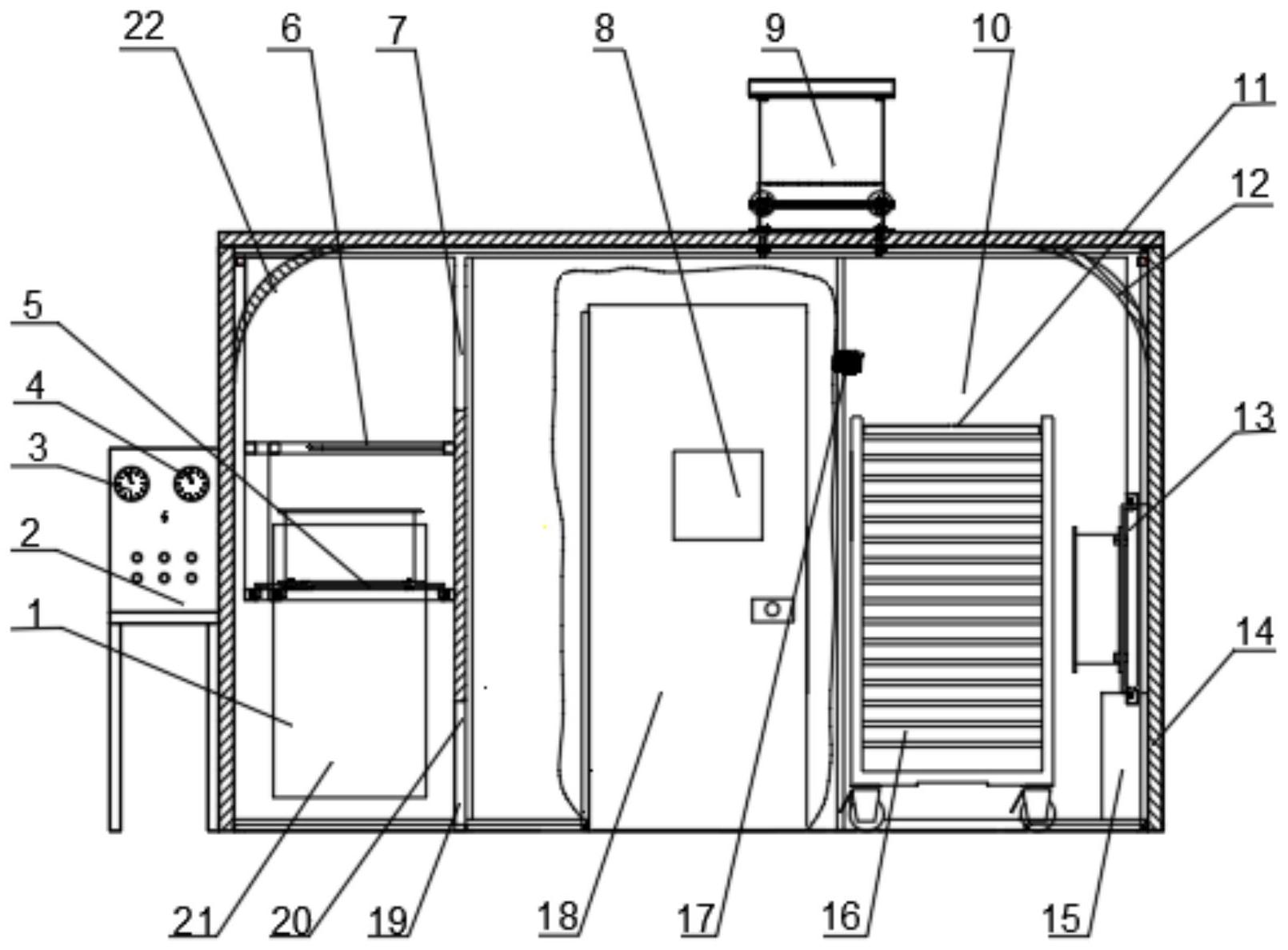

为了解决上述问题，本发明的目的在于提供一种导风与扰流式热风烘房及其工作 方法，内部流场均匀性良好，以解决现有农产品烘房普遍存在内部气流场与温、湿度场分布 不均，易导致物料干燥不均匀，进而影响果蔬加工品质，加重用户生产成本的问题。 本发明是通过以下技术方案来实现： 本发明公开了一种导风与扰流式热风烘房，包括控制系统和烘房本体，烘房本体 为保温墙体和房顶构成的封闭空间，保温墙体上设有房门，烘房本体内部由中间隔板分隔 成烘干室和供热室，中间隔板上部设有烘干室进风口，中间隔板下部设有烘干室回风口； 烘干室内部设有若干排料车和温湿度传感器，烘干室一侧的保温墙体与房顶连接 处设有烘干室圆弧导流板，烘干室该侧设有风机支架，风机支架上设有引流扰流风机，引流 扰流风机出口朝向料车，烘干室的顶部设有排湿风机，底部设有排湿新风口； 供热室内部设有协同工作用于提供热风的加热装置和轴流风机，供热室一侧保温 墙体与房顶连接处设有供热室圆弧导流板； 轴流风机、加热装置、排湿风机、引流扰流风机、温湿度传感器和排湿新风口分别 与控制系统连接。 优选地，烘干室圆弧导流板的弧顶朝向烘干室一侧的保温墙体与房顶连接处；供 热室圆弧导流板的弧顶朝向供热室一侧保温墙体与房顶连接处。 优选地，烘干室圆弧导流板的宽度与烘干室相等，供热室圆弧导流板的宽度与供 热室相等。 优选地，排湿新风口设在靠近供热室与房门相对侧保温墙体的底部。 优选地，风机支架固定在烘干室的地面上，引流扰流风机与地面的距离为600～ 1000mm，引流扰流风机的进口与保温墙体之间的距离为100～300mm。 4 CN 111578631 A 说　明　书 2/4 页 优选地，引流扰流风机的数量与料车的排数相等，每台引流扰流风机正对一排料 车。 优选地，房门上设有观察窗。 优选地，控制系统包括控制柜主体，控制柜主体上设有温湿度显示控制仪表和风 机显示控制仪表；温湿度显示控制仪表与加热装置、温湿度传感器和排湿新风口连接，风机 显示控制仪表与轴流风机、排湿风机和引流扰流风机连接。 优选地，温湿度传感器设在烘干室的中心处。 本发明公开了上述导风与扰流式热风烘房的工作方法，包括： 轴流风机对气流进行加速后，对加热装置进行强制对流换热加热气流，并使热气 流经供热室圆弧导流板导流，自烘干室进风口向烘干室送风，气流沿上部风道流动后经烘 干室圆弧导流板导流后进入竖直风道，引流扰流风机背部的进口形成负压将气流吸入，加 速后从引流扰流风机的出口排出，最终由烘干室回风口回到供热室，完成一次气流循环过 程，控制系统对加热装置的温度、轴流风机的转速和引流扰流风机的转速进行控制； 温湿度传感器监测到烘干室内温、湿度达到设定阈值时，控制系统控制排湿新风 口与排湿风机打开，排出高湿气体，使低湿新鲜空气进入烘干室，降低烘干室的湿度，使物 料持续干燥。 与现有技术相比，本发明具有以下有益的技术效果： 本发明公开的一种导风与扰流式热风烘房，采用烘干室进风口在上、回风口在下， 上进下回的气流循环方式，料车底部不再受到气流的直接冲刷，使该部分气流速度与上部 气流速度差异减小，同时减少了能量损耗，使气流可以实现较好的循环流动。烘干室顶部的 烘干室圆弧导流板和供热室顶部的供热室圆弧导流板，使房顶和保温墙体拐角处的气流形 成较为光滑顺畅的射流进入竖直和水平风道，并在垂直-水平和水平-垂直转向处涡流消 失，解决气流转向处气流堆积紊乱现象。引流扰流风机对气流的吸引与扰流作用使得烘干 室中、后部空间气流流速显著上升，中、后部料车间的水平流道气流滞留现象得到改善，料 车间水平气道的气流速度提高，沿料车水平方向的气流速度趋向均匀。同时，通过温湿度传 感器可以实时监控烘干室内部的温湿度，并通过控制系统实时控制烘干室内的温湿度和气 流速度，自动化程度高，极大地节约了人力物力，具有良好的应用前景。 进一步地，烘干室圆弧导流板和供热室圆弧导流板的弧顶朝向拐角，能够更好地 对气流起到引导作用，使气流流动顺畅。 进一步地，烘干室圆弧导流板的宽度与烘干室相等，供热室圆弧导流板的宽度与 供热室相等，覆盖范围广，导流效果好。 进一步地，排湿新风口设在靠近供热室与房门相对侧保温墙体的底部，可在排湿 过程中补充低湿新鲜空气降低烘房湿度的同时，在烘干室回风口负压的作用下将低温新鲜 空气吸入供热室，对其进行加热，降低排湿过程对烘干室温度的扰动，提高烘干效率。 进一步地，引流扰流风机与地面的距离为600～1000mm，能够提高烘干室中、下空 间气部流流速并产生有效气流扰动，引流扰流风机的进口与保温墙体之间的距离为100～ 300mm，适宜的间隙能够使引流扰流风机背部形成充分的负压地带，提高效率。 进一步地，引流扰流风机的数量与料车的排数相等，每台引流扰流风机正对一排 料车，使每排料车受到的气流作用均匀，效率高。 5 CN 111578631 A 说　明　书 3/4 页 进一步地，房门上设有观察窗，能够不进入烘干室而观察到内部的情况，不影响烘 干室的正常工作。 进一步地，温湿度传感器设在烘干室的中心处，能够较为代表性地反应烘干室内 部的温湿度平均数值，为控制系统提供数据。 本发明公开的上述导风与扰流式热风烘房的工作方法，内部整体气流组织均匀性 良好，对于提高烘房干燥设备性能和干燥品质具有良好的作用，是一种功效较高的热空气 对流循环式干燥设备。 附图说明 图1为本发明的整体结构正视示意图； 图2为本发明的整体结构俯视示意图。 图中：1为维修门，2为控制柜主体，3为温湿度显示控制仪表，4为风机显示控制仪 表，5为轴流风机，6为加热装置，7为烘干室进风口，8为观察窗，9为排湿风机，10为烘干室， 11为物料盘，12为烘干室圆弧导流板，13为引流扰流风机，14为保温墙体，15为风机支架，16 为料车，17为温湿度传感器，18为房门，19为烘干室回风口，20为中间隔板，21为供热室，22 为供热室圆弧导流板，23为排湿新风口。
