技术摘要：
本发明提供了一种地脚螺栓用防卸螺母及其使用方法，涉及基础施工零件技术领域。地脚螺栓用防卸螺母包括：本体，所述本体包括相背的第一端和第二端，所述本体的内螺纹从所述本体的内表面到外表面方向的深度为H，所述本体的内表面设置有凹槽，所述凹槽于所述第一端设置开  全部
背景技术：
输电线路铁塔连接通常采用地脚螺栓与基础连接，即在浇筑混凝土基础时将地脚 螺栓一起浇筑，通过铁塔塔脚板上的螺栓孔穿入地脚螺栓，再采用两个螺母与地脚螺栓连 接，进而将铁塔与基础连接固定。 在现有技术中，由于地脚螺栓螺母容易被人为拆除，造成铁塔在大风作用下倾倒， 因此当铁塔的建设验收合格后，需要浇筑混凝土保护帽防盗，而在铁塔组立时和验收前无 法浇筑混凝土，通常要采用破坏地脚螺栓丝扣的方式防盗。 然而，采用破坏地脚螺栓丝扣和浇筑混凝土的方式防盗存在如下缺点：一是对地 脚螺栓结构造成破坏；二是地脚螺栓硬度高，破坏丝扣防盗效果不佳；三是只能作为临时措 施，最终仍需浇筑混凝土保护帽防盗；四是对于建设验收合格后浇筑的混凝土，需要工作人 员现场混拌，混凝土的质量难以保证且还污染环境；五是覆盖了混凝土之后，无法观察地脚 螺栓受力变化情况，一旦有问题不能及时发现；六是雨水通过踏脚板与混凝土保护帽缝隙 流入内部后不易排出，冬季结冰造成混凝土保护帽胀裂。
技术实现要素：

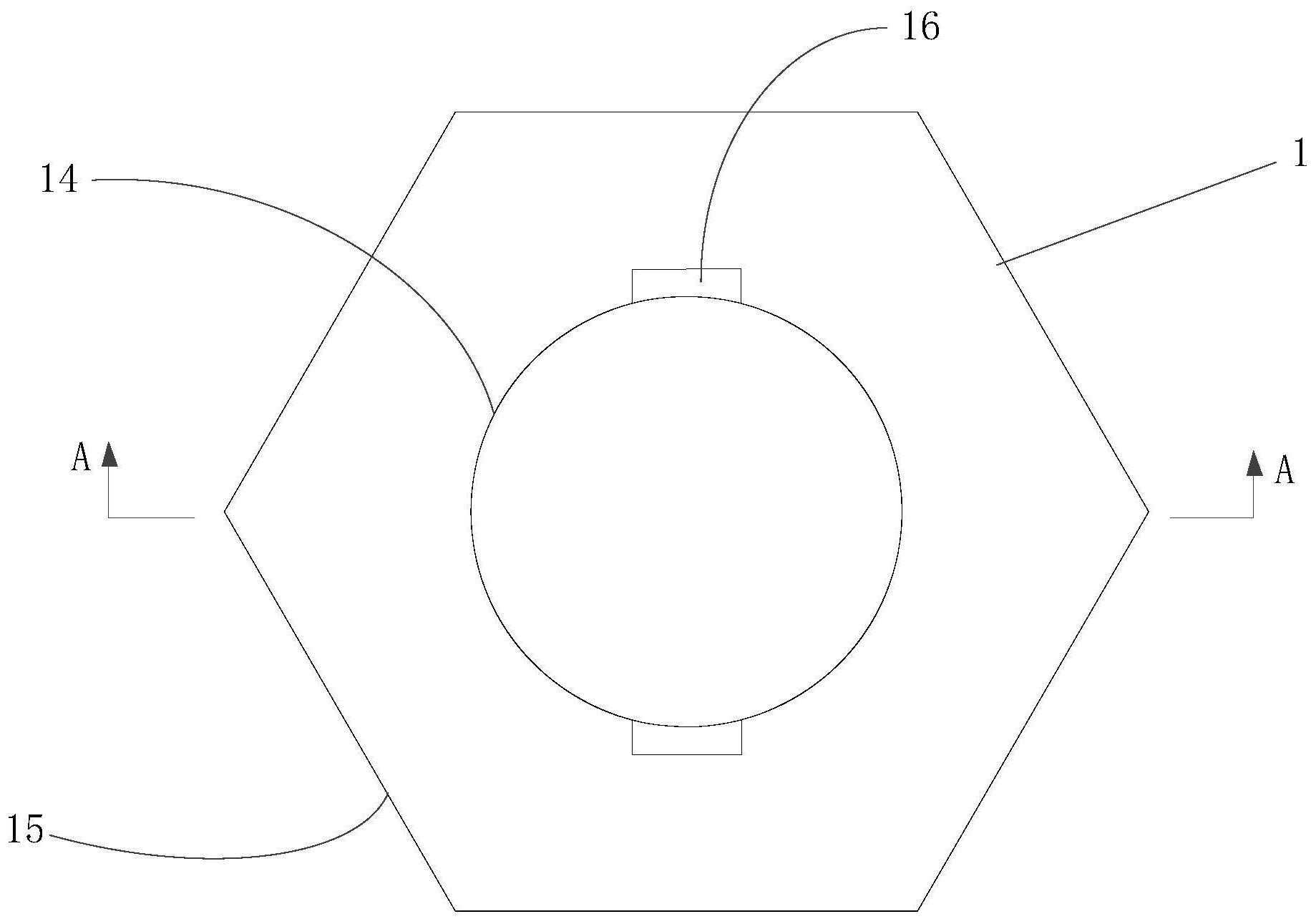

有鉴于此，本发明实施例提供一种地脚螺栓用防卸螺母及其使用方法，来解决上 述技术问题。 本发明主要提供如下技术方案：本发明实施例提供一种地脚螺栓用防卸螺母，包 括： 本体，所述本体包括相背的第一端和第二端，所述本体的内螺纹从所述本体的内 表面到外表面方向的深度为H，所述本体的内表面设置有凹槽，所述凹槽于所述第一端设置 开口并向所述第二端方向延伸，所述凹槽从所述本体的内表面向外表面方向的深度为3H- 5H； 插块，所述插块与所述凹槽适配，所述插块的长度小于等于所述凹槽从所述第一 端向所述第二端方向延伸的距离； 其中，所述H为正数。 具体地，所述凹槽从所述第一端向所述第二端方向截面逐渐减小，形成楔形槽； 所述插块为楔形块。 具体地，所述凹槽从所述本体内表面向外表面方向的投影呈V字形。 具体地，所述凹槽贯穿所述第二端。 具体地，所述凹槽从所述本体的内表面向外表面方向的深度为3H。 具体地，所述凹槽在平行于所述第一端端面的截面呈凵字形，对应的所述插块垂 3 CN 111577745 A 说　明　书 2/5 页 直于长度方向的截面为矩形。 具体地，所述凹槽的数量为两个，两个所述凹槽相对的设置在所述本体的内表面， 所述插块的数量与所述凹槽的数量相同； 或，所述凹槽的数量为多个，多个所述凹槽均匀间隔的设置在所述本体的内表面， 所述插块的数量与所述凹槽的数量相同。 具体地，本发明实施例提供的地脚螺栓用防卸螺母，还包括： 插销，所述插销的长度小于等于所述本体的壁厚； 所述本体的外表面对应于所述凹槽的位置设置有连通所述本体内表面的通孔，所 述插块的侧壁设置有限位孔； 其中，所述插块插入所述凹槽后，所述插块的限位孔与所述通孔对应，所述插销插 入所述通孔与所述限位孔插接，所述插销的端部与所述本体外表面平齐，或陷入所述本体 外表面。 具体地，所述通孔为圆形孔或矩形孔，所述插销与所述通孔适配。 另外，为了解决上述技术问题本发明实施例还提供一种地脚螺栓用防卸螺母的使 用方法，其包括： 待紧固物体与地脚螺栓连接后，依次在地脚螺栓上旋拧常规螺母和地脚螺栓用防 卸螺母的本体； 将插块插入所述本体的凹槽中进行防拆卸固定； 其中，所述插块全部插入所述凹槽中，所述插块的端部与所述本体的端部表面平 齐，或陷入所述本体的端部表面。 借由上述技术方案，本发明实施例提供的地脚螺栓用防卸螺母及其使用方法至少 具有下列优点： 本发明实施例提供的一种地脚螺栓用防卸螺母，其在本体上增设有凹槽，并且设 置有与凹槽配合的插块，当本发明实施例提供的地脚螺栓用防卸螺母与地脚螺栓配合后， 可以将插块插入凹槽中实施防拆卸。由于凹槽是从本体的内表面开设的，且凹槽伸入本体 的深度大于螺纹，所以凹槽将至少部分的螺纹截断，插块能够插在本体和地脚螺栓的外螺 纹之间，并紧紧的挤在本体和地脚螺栓之间，使本体的内螺纹失去相对地脚螺栓外螺纹转 动所需的空间，同时插块的长度小于等于凹槽从本体的第一端向第二端方向延伸的距离， 这样插块能够全部插入到凹槽中，使插块的端部与本体第一端的端面平齐或者陷入端面之 内，使插块无法借助外部工具取出，进而起到良好的防拆卸功能。 进而通过使用本发明实施例提供的地脚螺栓用防卸螺母后，铁塔无论是在建设过 程中还是在建设验收合格后，均无需采用破坏地脚螺栓丝扣或者采用覆盖混凝土保护帽的 方式进行防拆卸。可以保持地脚螺栓的显露状态，便于观察地脚螺栓受力变化情况，同时不 用当心使用混凝土保护帽造成的环境污染以及因冬季冰冻造成的胀裂情况出现。 上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段， 并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。 附图说明 图1为本发明实施例提供的一种地脚螺栓用防卸螺母的本体的主视图； 4 CN 111577745 A 说　明　书 3/5 页 图2为图1的一种地脚螺栓用防卸螺母的A-A剖面图； 图3为本发明实施例提供的一种地脚螺栓用防卸螺母的插块的结构示意图； 图4为图1的另一种地脚螺栓用防卸螺母的A-A剖面图； 图5为本发明实施例提供的另一种地脚螺栓用防卸螺母的插销的结构示意图。 图1至图5的附图标记包括： 1-本体，11-第一端，12-第二端，13-内螺纹，14-内表面，15-外表面，16-凹槽，17- 通孔，2-插块，3-插销。
