技术摘要：
本发明提供一种旋钮式三档位独立控制开关，包括，开关罩、旋钮、调档按钮、导轨、空档触头、第一弹簧、棘爪支柱、第一弹簧支撑板、开关底板、支撑架、伸缩连杆机构、外推滑块、大锥齿轮、棘轮、第三连杆、两轴关节座、第四连杆、第二弹簧、棘爪、小锥齿轮、小锥齿轮支  全部
背景技术：
现代社会不断的发展进步，各种用电设备在人们的生活中随处可见，人们无时无 刻不在使用电器设备，用电设备在使用时为了达到快速闭合和断开的目的，通常都会和用 电开关串联，有些用电设备是多档位的，可以根据需要自己调节档位，为了达到这一目的， 这些用电设备大多使用的是旋钮式开关，但是现有的旋钮开关跨档位调节时会触发中间的 档位，使得档位调节复杂，不方便，因此需要一种旋钮式三档位独立控制开关，来独立控制 档位，每个档位互不影响。
技术实现要素：

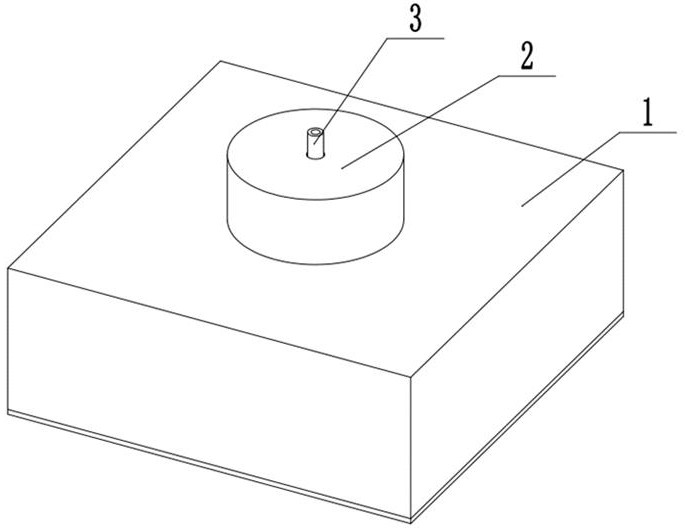

针对上述技术问题，本发明采用的技术方案为：一种旋钮式三档位独立控制开关， 包括，开关罩、旋钮、调档按钮  、导轨、空档触头、第一弹簧、棘爪支柱、第一弹簧支撑板、开 关底板、支撑架、伸缩连杆机构、外推滑块、大锥齿轮、棘轮、第三连杆、两轴关节座、第四连 杆、第二弹簧、棘爪、小锥齿轮、小锥齿轮支架、连接架、铰接座、拨叉杆、动触头组件、静触头 组件，所述的开关底板位于整个开关的底部，所述的开关罩罩在开关底板的上方，所述的开 关底板中间设置有中间轴。 所述的支撑架数量为四个，分别设置在开关底板的四个角上，所述的空档触头数 量为一个，设置在其中一个支撑架上方；所述的静触头组件包括：静触头接线支架、接线柱、 紧定螺钉、静触头，所述的静触头组件数量为三个，分别为开关的三个不同档位，所述的静 触头接线支架设置在其余三个支撑架上方，所述的静触头固定在静触头接线支架上方的前 部，所述的接线柱固定在静触头接线支架上方的后部。 所述的导轨数量为四个，所述的导轨包括弧形轨和直线轨，所述的导轨在开关底 板上方拼成一个整圆，所述的四个直线轨分别朝向四个支撑架。 所述的大锥齿轮数量为两个，所述的大锥齿轮旋转安装在开关底板中的轴上，所 述的两个大锥齿轮相对设置；所述的连接架分别均匀固定在大锥齿轮的平面的四周，连接 架的末端与大锥齿轮连接，连接架的首端朝向大锥齿轮的齿面方向；所述的伸缩连杆机构 数量为四个，每个伸缩连杆机构包括第一连杆和第二连杆，所述的第一连杆尾端与连接架 铰接，第一连杆的首端与第二连杆的尾端铰接，所述的两个第一连杆在中间铰接，所述的第 二连杆的两个首端与外推滑块上方铰接；所述的外推滑块数量为四个，分别直线滑动设置 在四个直线轨中；所述的移动滑块可以在弧形轨和外推滑块下方的滑槽中滑动；所述的动 触头组件数量为两个，包括接线柱、紧定螺钉、支撑杆、移动滑块、动触头接线支架、动触头、 动触头支座，所述的移动滑块滑动配合在弧形轨的滑槽中，所述的支撑杆与移动滑块固定 连接，所述的动触头接线支架与支撑杆中部固定连接，所述的接线柱固定在动触头接线支 架的上端，所述的动触头支座将动触头和动触头接线支架连接起来，所述的动触头设置在 4 CN 111584289 A 说　明　书 2/4 页 动触头接线支架的前部；所述的外推滑块可以沿直线轨向外移动，当移动滑块滑动到外推 滑块下方的槽中后，外推滑块可以带动动触头组件沿直线轨向外移动，从而使得动触头和 静触头接触，电路闭合。 所述的小锥齿轮支架为十字型，小锥齿轮支架中间转动设置在开关底板的中间轴 上，所述的小锥齿轮数量为四个，所述的小锥齿轮转动安装在小锥齿轮支架的四个轴端；所 述的小锥齿轮与大锥齿轮捏合；上下两个大锥齿轮通过小锥齿轮，可以相向转动，从而带动 伸缩连杆机构伸长；所述的拨叉杆设置在棘轮下方，所述的支撑杆可以插在拨叉杆末端的 槽中，棘轮的转动可以带动支撑杆的移动；所述的棘轮转动安装在开关底板的中间轴上；所 述的调档按钮滑动安装在开关底板的中间轴的上方，所述的第四连杆数量为两个，对称固 定在调档按钮 的下方；所述的两轴关节座数量为两个，所述的两轴关节座上方铰接在第四 连杆的端部，所述的第三连杆数量为两个，两端分别与两轴关节座下方和铰接座铰接；所述 的第二弹簧安装在调档按钮与棘轮中间；所述的第一弹簧支撑板设置在开关底板的上方， 所述的棘爪支柱设置在开关底板的上方，所述的棘爪中间转动安装在棘爪支柱上方，述的 第一弹簧将第一弹簧支撑板和棘爪末端连接起来，所述的棘爪的首端可以防止棘轮反方向 转动；当按压调档按钮  后，第三连杆推动棘轮顺时针旋转，从而通过拨叉杆带动动触头组 件沿弧形轨转动，当调档按钮  按压到低部时，动触头旋转度，到达下一个档位。 进一步的，所述的紧定螺钉与接线柱上方的螺纹孔螺纹连接。 进一步的，所述的外推滑块下方的滑槽与弧形轨的滑槽一致。 进一步的，所述的棘轮上方对称设置有两个铰接座。 进一步的，当调档按钮在对高端时候第三连杆是斜的，倾斜的方向与棘轮的旋转 方向相反。 进一步的，所述的旋钮包括锥齿轮连接架、旋钮孔，所述的锥齿轮连接架数量为四 个，设置在旋钮的四周，所述的锥齿轮连接架与上方的大锥齿轮固定连接，旋钮转动带动大 锥齿轮转动。 本发明与现有技术相比的有益效果是：（1）通过棘轮机构，每次按压使得触头转动 换挡，同时不会使得档位反弹，操作简单，安全；（2）通过按压和旋钮两个动作，使得每个档 位相互独立，避免了跨档位转换时出发无用档位。 附图说明 图1为本发明的整体外观结构示意图。 图2为本发明的将罩去掉后的结构示意图。 图3为本发明的静触头组件的结构示意图。 图4为本发明的内部结构示意图。 图5为本发明的旋钮的结构示意图。 图6为本发明的小锥齿轮支架的结构示意图。 图7为本发明的大锥齿轮部分的结构示意图。 图8为本发明的导轨的结构示意图。 图9为本发明的动触头组件的结构示意图。 图10为本发明的棘轮部分的结构示意图。 5 CN 111584289 A 说　明　书 3/4 页 图11为本发明的外推滑块的结构示意图。 图中标号：1-开关罩；2-旋钮；3-调档按钮  ；4-导轨；5-空档触头；6-第一弹簧；7- 棘爪支柱；8-第一弹簧支撑板；9-开关底板；10-支撑架；11-静触头接线支架；12-接线柱； 13-紧定螺钉；14-静触头；15-第一连杆；16-第二连杆；17-外推滑块；18-支撑杆；19-大锥齿 轮；20-棘轮；21-第三连杆；22-两轴关节座；23-第四连杆；24-第二弹簧；25-棘爪；26-小锥 齿轮；27-小锥齿轮支架；28-连接架；29-移动滑块；30-动触头接线支架；31-动触头；32-动 触头支座；33-铰接座；34-拨叉杆；201-锥齿轮连接架；202-旋钮孔；401-弧形轨；402-直线 轨。
