技术摘要：
本发明公开了一种随机纳米线网络拓扑分析和电学性质仿真方法，包括以下步骤：1、构建随机纳米线网络微观模型；2、利用图论思想和双节点模型对随机纳米线网络微观模型进行描述，得到其图的矩阵表征；3、对随机纳米线网络图进行拓扑分析；4、建立随机纳米线网络电路拓扑  全部
背景技术：
具有一维形貌的纳米线(管)因其独特的结构和优异的物理性能得到了广泛的研 究。但是，对单根纳米线在纳米器件的构筑和应用并不理想。相比而言，由纳米线组装构成 的随机纳米线网络(如碳纳米管、银纳米线、铜纳米线、金纳米线以及金属合金纳米线网 络)，拥有良好的光电性能表现、灵活的力学响应以及成本低廉、能适应大规模生产等优点， 备受人们的关注，在透明导电电极、柔性传感、触控、显示等领域具有非常广泛的应用前景。 电学性质是随机纳米线网络的重要物理性质之一，是衡量和评估随机纳米线网络 性能的指标，是在设计和优化随机纳米线网络及其在光电器件应用时非常重要的参数。然 而随机纳米线网络电学机制面临着较为复杂的问题，特别是随机分布带来的电学各向异 性，逾渗网络带来的导通导电特性，电应力作用而发生的击穿现象等。因此，需要建立适当 的数理模型与方程，把随机纳米线网络导通导电过程用恰当的数学与物理语言在模型中表 述，从而借助数值模拟的方法通过计算机实现随机纳米线网络电学性质的模拟与仿真。 到目前为止，代表性的工作主要探究了随机纳米线网络的逾渗导通导电特性，研 究了纳米线的分布、长度、直径、长径比、段电阻和节点接触电阻等基本物理量对随机纳米 线网络导电性的影响。但由于随机纳米线网络在理论上以及系统研究的复杂性，现有的数 值模拟和仿真模型存在以下制约： 如尚未有很好的仿真方法能够完整地研究随机纳米线网络几何结构和基本物理 量对其电学性质的影响。晶格模型能够有效地预测随机纳米线网络的渗流阈值，但却没有 考虑到纳米线的形状。结电阻主导模型(Junction-dominated  assumption,JDA)提供了一 种简便的随机纳米线网络方阻的计算方法，但往往忽略了纳米线的段电阻，当纳米线之间 的结电阻通过合适的焊接工艺降低至几十欧姆后，便无法准确估算随机纳米线网络实际方 阻。 如纳米线网络的几何拓扑结构在仿真模型中得不到直观地体现和很好的数学语 言描述，对其渗流导通的研究较多，对全导通状态的判断很少。 如在仿真模型中难以反映随机纳米线网络中重要节点的电流密度和电压降，且没 有将其与随机纳米线网络几何拓扑结构联系起来，得到对应的电压分布。 如对大规模的随机纳米线网络无法提供一种采取系统化且自动化的方法来构造 电网络方程以及快速地求解各节点电压。

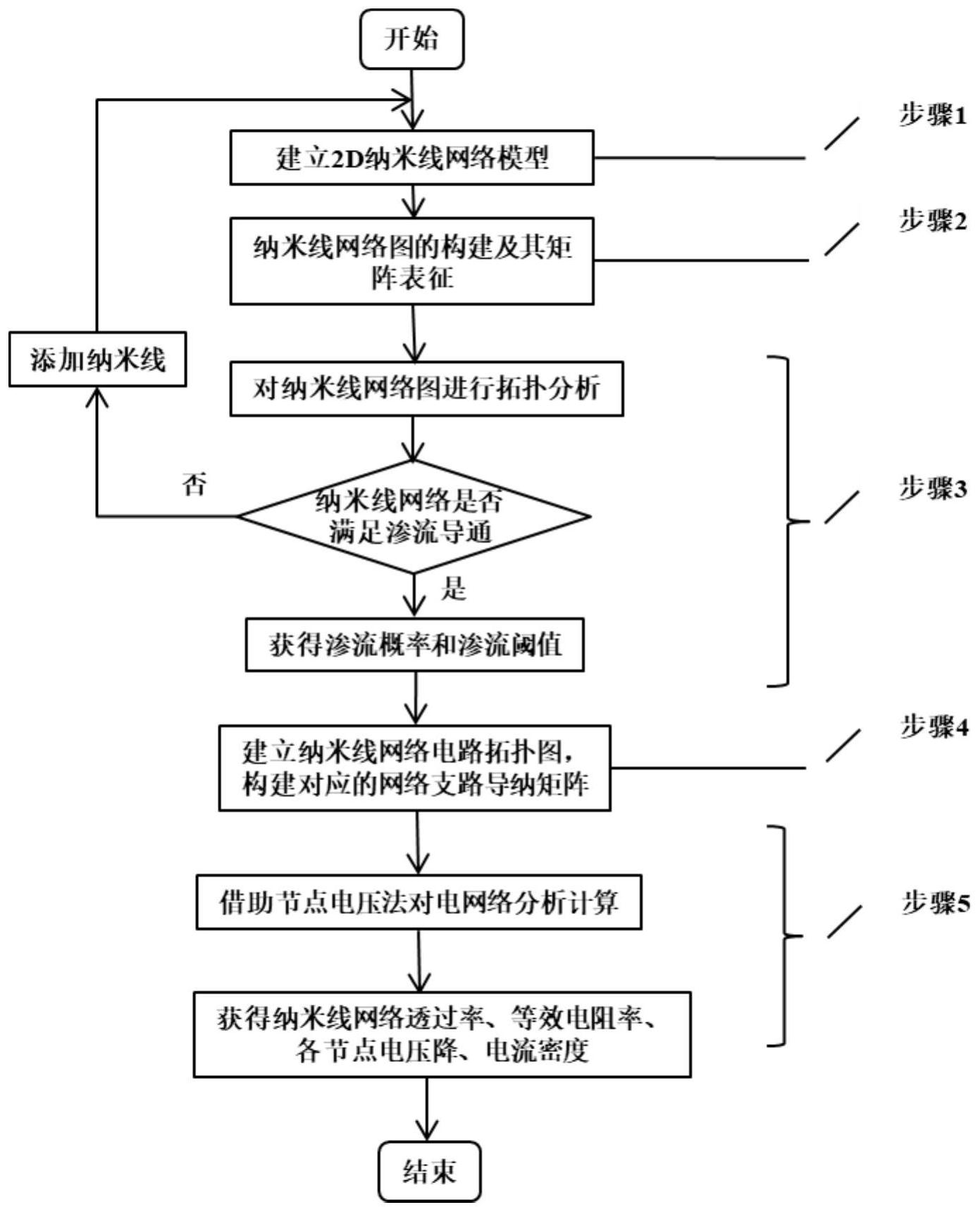

技术实现要素：
