技术摘要：
本发明提供一种智能禽畜产蛋监控装置，其用以监控禽畜生产蛋。第一底板包含平板区域且设置于架座，平板区域包含承载面与装设面。第二底板呈网格状，第二底板设置于架座且与第一底板可拆卸地连接。笼体设置于架座且与第一底板形成产蛋空间，且承载面朝向笼体。无线射频 全部
背景技术：
近些年，禽畜产蛋的产业化养殖有了较快的发展，但与外国先进的养殖企业相比 还有一段差距，规模化养殖除了依靠饲养方法和饲料优化的技术外，还需增加禽畜选育的 意识和技术。 举例来说，鹅是一种受到自然光照调控的季节性繁殖动物，受到光照刺激而有生 殖及非生殖期间。在自然环境下受日照及温度的影响，母鹅产蛋期约自10月至翌年5月间， 而此期间中1-3月为盛产期，而休产期为每年6-9月间。由于产期的关系，国内雏鹅的生产集 中在11-6月间，致产销严重失调，使雏鹅及肉鹅的市场产生很大的季节性价差。提升环控鹅 舍内白罗曼鹅非产期生产雏鹅技术，可有效诱发种鹅产蛋而能调节雏鹅产期，种鹅于非产 期的平均产蛋数为40-65枚。此外，鹅只是否属于丰产或寡产(含不产)，攸关生产成本，例如 寡产鹅由于相对属于耗费养殖成本，若其产蛋效益不佳，养殖者对其是否继续饲养会有评 估效益的考量，例如淘汰。反之，若是丰产鹅，则养殖者同样也可以评估其生存与养殖的价 值。然而，现今的养殖技术，多凭借养殖者的生产技术以及经验判断，因此存在主观判断与 高度误差性，因此可能形成反淘汰，甚至影响生产收益以及养殖成效。 由此可知，目前市场上缺乏一种可准确且有效地判断出丰产禽畜与寡产禽畜的智 能禽畜产蛋监控系统、智能禽畜产蛋监控装置及其方法，故相关业者均在寻求其解决之道。
技术实现要素：

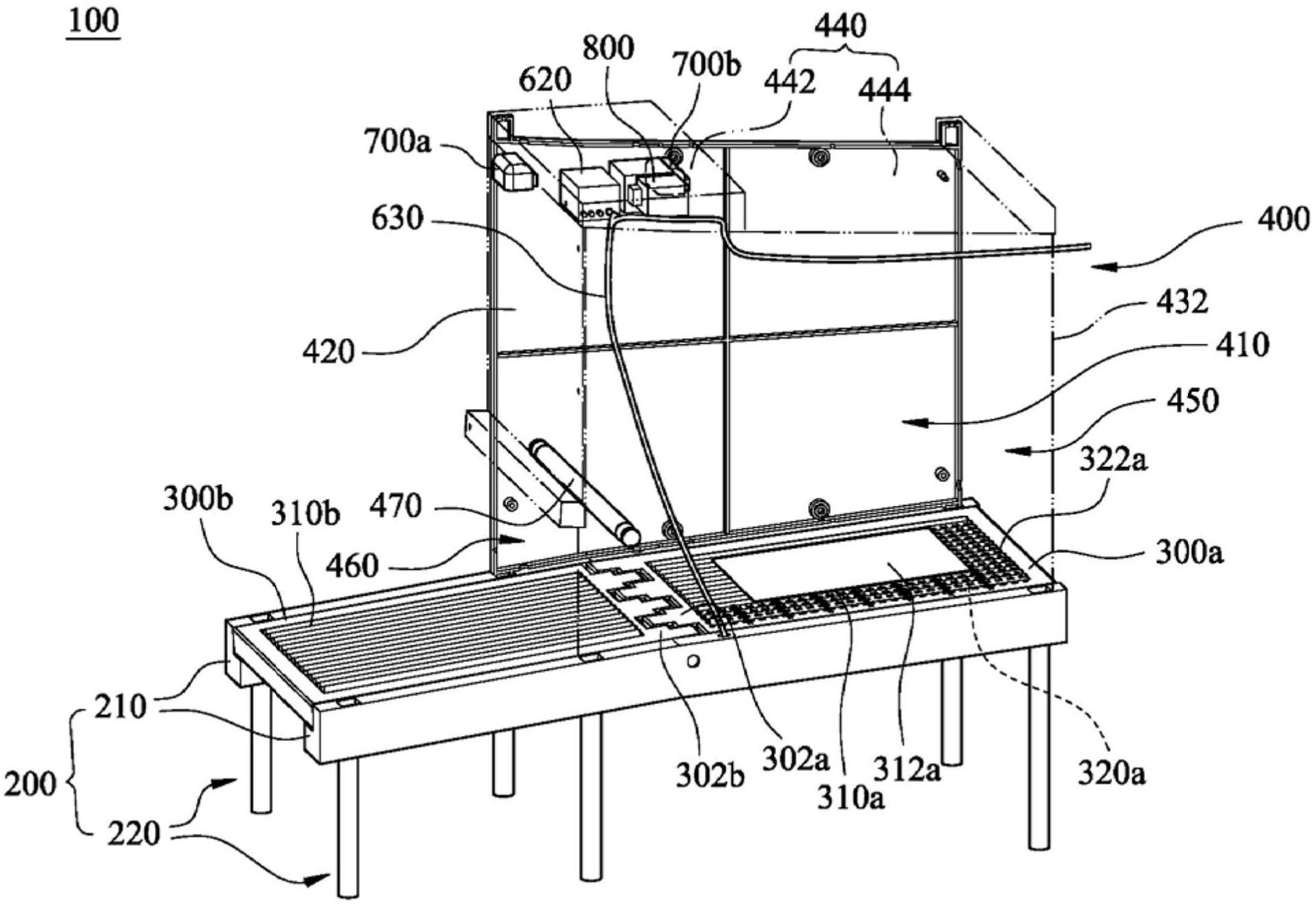

因此，本发明的目的在于提供一种智能禽畜产蛋监控系统、智能禽畜产蛋监控装 置及其方法，其可通过特殊的第一底板下方装设读取单元，用以纪录是有无线射频标签的 禽畜的产蛋情况，同时搭配摄影机的辅助，以有效判断其为丰产禽畜或寡产禽畜。 依据本发明的结构态样之一实施方式提供一种智能禽畜产蛋监控装置，其用以监 控至少一个禽畜生产一蛋。此智能禽畜产蛋监控装置包含架座、第一底板、第二底板、笼体、 至少一个无线射频标签、读取单元、感测器以及处理器。第一底板包含平板区域且设置于架 座，平板区域包含承载面与装设面。第二底板呈网格状，第二底板设置于架座且与第一底板 可拆卸地连接。笼体设置于架座，笼体与第一底板形成产蛋空间，且承载面朝向笼体。此外， 至少一个无线射频标签设置于至少一个禽畜。读取单元包含读取天线，读取天线设置于装 设面，读取单元通过读取天线读取位于产蛋空间的至少一个无线射频标签而产生禽畜身份 信息。感测器设置于笼体且朝向第二底板，感测器感测位于第二底板的蛋而产生禽畜蛋体 信息。处理器设置于笼体且讯号连接读取单元与感测器，处理器接收并运算禽畜身份信息 与禽畜蛋体信息，借以获得对应至少一个禽畜的产蛋情况。 借此，本发明的智能禽畜产蛋监控装置利用特殊的第一底板下方装设读取单元， 4 CN 111543350 A 说 明 书 2/7 页 用以纪录是有无线射频标签的禽畜的产蛋情况，同时搭配摄影机的辅助，可有效判断其为 丰产禽畜或寡产禽畜。 前述实施方式的其他实施例如下：前述平板区域可呈平板状且位于第一底板的中 央，且第一底板更包含网格区域，此网格区域呈网格状且位于平板区域的周围。网格区域包 含多个圆弧状管条，此些圆弧状管条彼此平行间隔排列。此外，前述第一底板可具有呈凹凸 状的第一连接端，第二底板具有呈凹凸状的第二连接端，第一连接端与二连接端相互嵌合 连接。 前述实施方式的其他实施例如下：前述第二底板可包含多个圆弧状管条，此些圆 弧状管条彼此平行间隔排列。另外，前述架座可包含二底部基座及二脚架组，其中二底部基 座彼此相互对应而形成轨道，第一底板与第二底板均设置于轨道。二脚架组分别连接二底 部基座。第二底板相对于水平面倾斜角度，此角度大于0度且小于等于15度。再者，前述感测 器可为摄影机。 前述实施方式的其他实施例如下：前述智能禽畜产蛋监控装置可更包含阻挡件， 此阻挡件设置于笼体的内部。笼体包含禽畜进出口与蛋出口，禽畜进出口与蛋出口分别位 于笼体的二侧，蛋出口与感测器位于笼体的同一侧，且阻挡件靠近蛋出口并阻挡禽畜朝蛋 出口位移。此外，前述智能禽畜产蛋监控装置可更包含读取器与管线，管线连接于读取器与 读取天线之间。笼体包含上盖板与至少一个侧板，此至少一个侧板连接于上盖板与架座之 间。读取单元设置于上盖板，管线由读取天线沿第一底板、架座、侧板及上盖板而连接至读 取器。 依据本发明的结构态样的另一实施方式提供一种智能禽畜产蛋监控系统，其用以 监控至少一个禽畜生产一蛋，此智能禽畜产蛋监控系统包含多个智能禽畜产蛋监控装置、 至少一个无线射频标签、读取单元以及处理器。其中智能禽畜产蛋监控装置彼此依序排列， 且各智能禽畜产蛋监控装置包含架座、第一底板、第二底板、笼体及感测器。第一底板包含 平板区域且设置于架座，平板区域包含承载面与装设面。第二底板呈网格状，第二底板设置 于架座且与第一底板可拆卸地连接。笼体设置于架座，笼体与第一底板形成产蛋空间，且承 载面朝向笼体。感测器设置于笼体且朝向第二底板。至少一个无线射频标签设置于至少一 个禽畜。读取单元包含多个读取天线，此些读取天线分别设置于智能禽畜产蛋监控装置的 多个装设面，读取单元通过其中一个读取天线读取位于产蛋空间的至少一个无线射频标签 而产生禽畜身份信息。处理器设置于其中一个智能禽畜产蛋监控装置的笼体且讯号连接读 取单元与智能禽畜产蛋监控装置的多个感测器。其中一个感测器感测位于其中一个第二底 板的蛋而产生禽畜蛋体信息，处理器接收并运算禽畜身份信息与禽畜蛋体信息，借以获得 对应至少一个禽畜的产蛋情况。 借此，本发明的智能禽畜产蛋监控系统利用单个读取单元与单个处理器连结多个 智能禽畜产蛋监控装置，可有效地降低成本。 依据本发明的方法态样的一实施方式提供一种智能禽畜产蛋监控方法，其可应用 于前述智能禽畜产蛋监控装置且包含设置步骤、读取步骤、感测步骤以及处理步骤。其中设 置步骤是分别设置至少一个无线射频标签、读取单元、感测器及处理器于至少一个禽畜、第 一底板的装设面、笼体的一侧及笼体的上方。读取步骤是驱动读取单元通过读取天线读取 位于产蛋空间的至少一个无线射频标签而产生禽畜身份信息。感测步骤是驱动感测器感测 5 CN 111543350 A 说 明 书 3/7 页 位于第二底板的蛋而产生禽畜蛋体信息。处理步骤是驱动处理器接收并运算禽畜身份信息 与禽畜蛋体信息，借以获得对应至少一个禽畜的产蛋情况。 借此，本发明的智能禽畜产蛋监控方法借由读取步骤搭配感测步骤，用以纪录是 有无线射频标签的禽畜的产蛋情况，可有效判断其为丰产禽畜或寡产禽畜。 附图说明 图1是绘示本发明第一实施例的智能禽畜产蛋监控装置的立体示意图。 图2是绘示图1的智能禽畜产蛋监控装置的第一视角立体透视示意图。 图3是绘示图1的智能禽畜产蛋监控装置的第二视角立体透视示意图。 图4是绘示图1的智能禽畜产蛋监控装置的第一视角分解图。 图5是绘示图1的智能禽畜产蛋监控装置的第二视角分解图。 图6是绘示图1的智能禽畜产蛋监控装置的侧视示意图。 图7是绘示图1的第二底板的圆弧状管条的示意图。 图8是绘示本发明第二实施例的智能禽畜产蛋监控系统的立体示意图。 图9是绘示本发明第三实施例的智能禽畜产蛋监控方法的流程示意图。 【主要元件符号说明】 100、100a：智能禽畜产蛋监控装置 500：无线射频标签 110：禽畜 600：读取单元 120：蛋 610：读取天线 200、200a：架座 620：读取器 210：底部基座 630：管线 220：脚架组 700a、700b：感测器 212：轨道 800：处理器 230：置蛋区 900：智能禽畜产蛋监控系统 300a：第一底板 1000：智能禽畜产蛋监控方法 300b：第二底板 S2：设置步骤 302a：第一连接端 S4：读取步骤 302b：第二连接端 S6：感测步骤 310a：平板区域 S8：处理步骤 312a：承载面 θ1：第一角度 314a：装设面 θ2：第二角度 320a：网格区域 H：水平面 322a、310b：圆弧状管条 400、400a：笼体 410：产蛋空间 420：前档板 430：侧板 432：内侧板部 434：外侧板部 6 CN 111543350 A 说 明 书 4/7 页 440、440a：上盖板 442：第一盖部 444：第二盖部 450：禽畜进出口 460：蛋出口 470：阻挡件
