技术摘要：
一种轴类零件钻中心孔装置，包括三爪卡盘、钻夹头、主轴套、主轴、主轴外壳、电机、电机护罩、手动齿轮轴、手轮，在主轴套上面设有一齿条，有一手动齿轮轴与其配合，手动齿轮轴外端连接一个手轮；主轴安装在主轴套内，主轴套两端分别安装在两个主轴套滑动导向套上；钻  全部
背景技术：
轴类零件是常见的典型零件之一。轴类零件在煤炭设备上的使用非常广泛，皮带 机滚筒、矿车车轮都离不开轴类零件。该轴类零件在使用过程中，主要起支撑齿轮、带轮等 传动零件,承受载荷、传递扭矩的作用。在对轴类零件进行机械加工时，需要先确定定位基 准，就需要对轴类零件钻中心孔。当轴类零件尺寸比较长等不便在车床上钻中心孔，及大批 量生产轴类零件时，在车床上加工这些轴类零件的中心孔时，就会出现耗费工时，效率低 下，浪费生产力等问题。
技术实现要素：

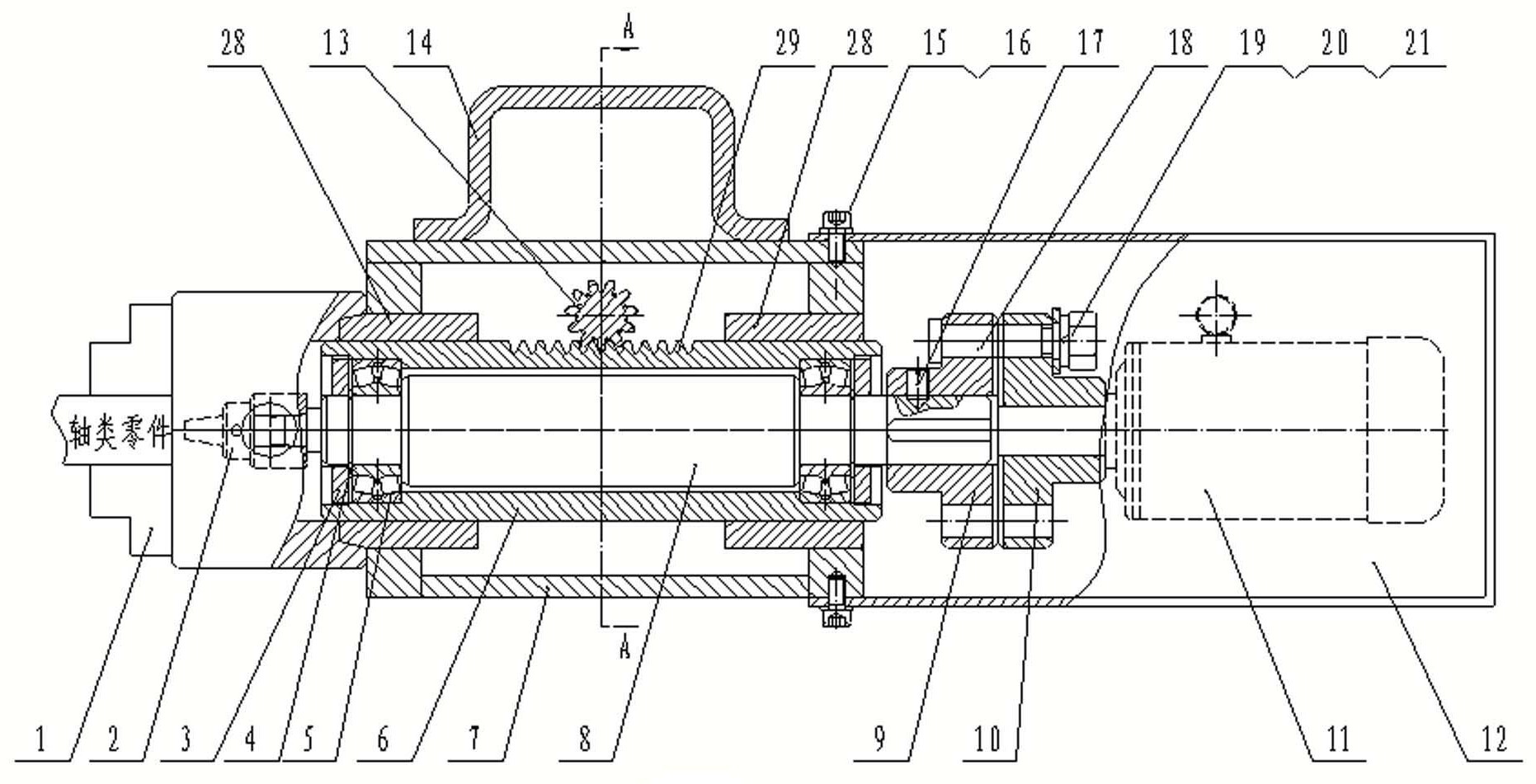

本发明要解决的问题是:设计一种轴类零件钻中心孔装置，使用于不便在车床上 加工中心孔的轴类产品，及需要大批量生产加工钻中心的轴类产品，解决不便在车床上钻 中心孔的轴类零件的加工难题，提高轴类产品的生产效率。 为实现上述目的，本发明采用了下述技术方案：它包括三爪卡盘、钻夹头、主轴套、 主轴、主轴外壳、电机、电机护罩、手动齿轮轴、手轮，在主轴套上表面轴向设有一齿条，有一 手动齿轮轴与其配合，手动齿轮轴外端连接一个手轮；主轴两端经轴承安装在主轴套内，主 轴套两端分别安装在主轴外壳两端的两个主轴套滑动导向套上；钻夹头安装在主轴前端， 电机安装在主轴后端，电机护罩罩在电机外面连接固定在主轴外壳上；在主轴套外侧表面 沿轴向有一导向键槽，主轴套导向键安装在导向键槽内，外端固定在主轴外壳上；在齿轮轴 挡圈正面中间设计有一条基准线，手轮上设计有刻度盘，基准线与刻度盘相垂直，刻度盘设 计在与齿轮轴挡圈相接触端的外圆表面上。 为方便拿取，在主轴外壳外面上部设有一个提手。 本发明的积极效果是：结构简单，操作方便，体积小，重量轻，方便移动；使用地点 无局限性，只要轴类零件摆放平整，就可以使用该装置钻中心孔；实现了轴类零件钻中心 孔，不必上车床、钻床加工的目的，解决了不便在车床上打中心孔的轴类零件加工的难题， 可节省人力和物力，提高生产效率。 附图说明 附图1为本发明的结构示意图；附图2为附图1的A-A向剖视图；附图3为手轮部位正 面示意图；附图4为附图3的左视图。 其中：1、三爪卡盘；2、钻夹头；3、轴承外压盖；4、轴用弹性挡圈；5、轴承；6、主轴套； 7、主轴外壳；8、主轴；9、轴端对轮；10、电机端对轮；11、电机；12、电机护罩；13、手动齿轮轴； 14、提手；15、内六角圆柱头螺钉；16、平垫圈；17、开槽锥端紧固螺钉；18、对轮联接销；19、对 3 CN 111570860 A 说　明　书 2/2 页 轮用平垫圈；20、对轮用弹簧垫圈；21、对轮用螺母；22、齿轮轴挡圈；23、手轮；24、手轮固定 键；25、手轮固定挡圈；26、手轮固定螺钉；27、主轴套导向键；28、主轴套滑动导向套。
