技术摘要：

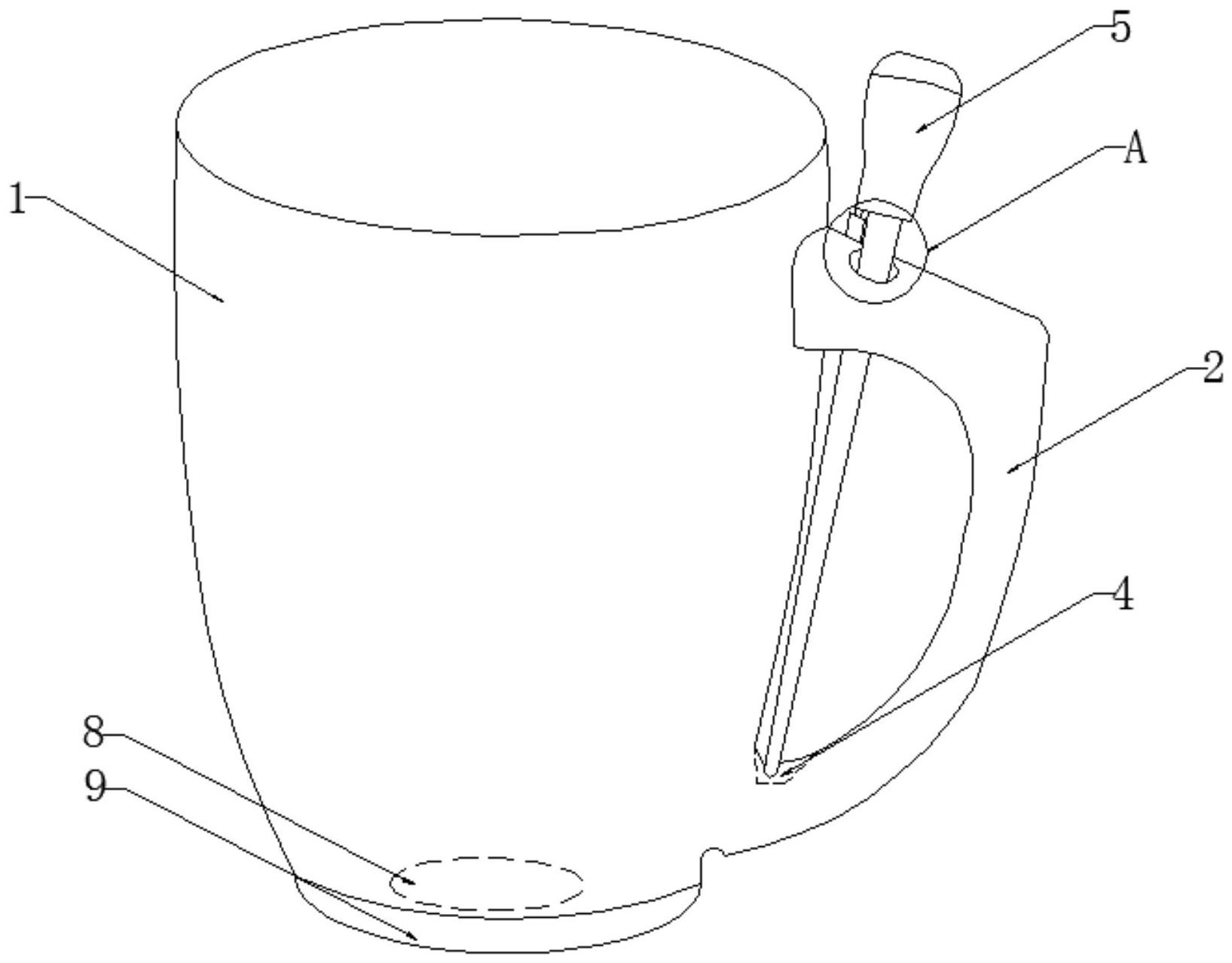

本发明公开了一种便于口腔溃疡患者使用的漱口杯，包括杯体，所述杯体的一侧设置有杯柄，其中，所述杯柄的顶部开设有开孔，所述杯柄底部靠近所述杯体的一侧开设有放置槽，所述开孔位置处穿插设置有滴管，且所述滴管的底端位于所述放置槽内部，所述杯柄顶端且位于所述开  全部
背景技术：
随着经济的发展越来越快，人们对生活质量的要求也越来越高，越来越多的人关 心着自己的卫生状况，现在的口腔专家们也呼吁我们应该把更多的精力放到关心我们的口 腔健康上，也由于生活质量的提高，工作压力的增大，人们的饮食状况让人堪忧，因为生活 作息或者日常饮食的不均衡，进而经常会导致人们的口腔出现问题，进而导致口腔发炎，更 甚者发生口腔溃疡等，让病患痛苦的口腔问题。 就目前的市场上来说，漱口杯种类繁多，形状各式各样，用处也不同，在现在的漱 口杯的发展来看，并不能够详细的因不同的病患而提供相应的漱口杯，在医院的临床工作 中，不难发现口腔严重溃疡的病患因漱口杯的使用困难而影响他们的治疗，大都由于口腔 严重溃疡患者无法很好的张开嘴巴漱口；同时口腔严重溃疡患者很容易忘记漱口，进而导 致治疗效果缓慢；再者口腔严重溃疡患者需要通过不同种类的漱口液进行漱口治疗，这就 需要准备多个的漱口杯，以免不同种类的漱口液混合进而影响药效，而现有的漱口杯的杯 体内部通常为一个腔室，只能存放一种漱口液，因此现有的漱口杯无法满足不同种类的漱 口液同时使用一个杯子的要求。 针对相关技术中的问题，目前尚未提出有效的解决方案。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了便于口腔溃疡患者使用的漱口杯，具备能够 为口腔严重溃疡患者方便漱口的目的和提醒病患及时漱口的优点，进而解决了口腔严重溃 疡患者治疗效果缓慢的问题。 (二)技术方案 本发明为了实现上述能够为口腔严重溃疡患者方便漱口的目的和提醒病患及时 漱口的优点，本发明采用的具体技术方案如下： 一种便于口腔溃疡患者使用的漱口杯，包括杯体，所述杯体的一侧设置有杯柄，其 中，所述杯柄的顶部开设有开孔，所述杯柄底部靠近所述杯体的一侧开设有放置槽，所述开 孔位置处穿插设置有滴管，且所述滴管的底端位于所述放置槽内部，所述杯柄顶端且位于 所述开孔的一侧设置有卡接套，所述滴管顶部设置有与所述卡接套相配合的卡接杆，所述 杯体底端设置有定时器，所述杯体的底端且环绕所述定时器设置有防滑垫，所述杯体的内 部底端设置有螺旋槽，所述螺旋槽内部设置有若干导板，所述导板的一端设置有与所述杯 体内壁相配合的隔板，所述导板远离所述隔板的一端设置有卡扣，所述螺旋槽的内部底端 均匀设置有若干与所述卡扣相配合的固定槽。 进一步的，为了使患者可以将玻璃管的底端放入杯体中的同时按动按压帽，使得 3 CN 111543882 A 说　明　书 2/6 页 杯体的水在压力的作用下吸入玻璃管的内部，然后将玻璃管放入患者口中，再次按动按压 帽实现玻璃管中的水流入患者口中，进而完成对患者口腔漱口的目的，所述滴管包括按压 帽，所述按压帽的底端设置有连接部，所述连接部的底端设置有依次与所述开孔及所述放 置槽相配合的玻璃管。 进一步的，为了实现对卡接杆的卡接与分离的目的，进而保证滴管放置在杯柄上 的开孔中更加牢固，进而避免由于杯体的侧倒而引起滴管滑落的可能，进而避免滴管由于 滑落而导致损坏的可能，进而提高该漱口杯在使用过程中的安全性，所述卡接套内部开设 有与所述卡接杆相配合的通孔，所述通孔的两端分别开设有限位槽一和限位槽二。 进一步的，为了实现对卡接套的卡接与分离的目的，进而保证滴管放置在杯柄上 的开孔中更加牢固，进而避免由于杯体的侧倒而引起滴管滑落的可能，进而避免滴管由于 滑落而导致损坏的可能，进而提高该漱口杯在使用过程中的安全性，所述卡接杆包括与所 述连接部底端固定连接的连接座，所述连接座的底端设置有连接杆，所述连接杆内部为空 腔结构，所述连接杆内部设置有转轴，所述转轴上套设有与卡接套相配合的锁紧块，所述连 接杆底端侧壁设置有与锁紧块相配合的限位轴，所述连接杆顶部内壁开设有孔槽，所述孔 槽内部设置有与锁紧块侧壁连接的弹簧。 进一步的，为了保证卡接杆和卡接套的正常卡接与分离，进而在保证卡接杆和卡 接套卡接与分离稳定性的同时提高卡接杆和卡接套卡接与分离的便利性，所述锁紧块的底 端开设有与所述限位轴相配合的卡槽。 进一步的，为了保证卡接杆和卡接套的正常卡接与分离，进而在保证卡接杆和卡 接套卡接与分离稳定性的同时提高卡接杆和卡接套卡接与分离的便利性，所述锁紧块远离 所述弹簧的一侧两端分别均设置有卡扣一和卡扣二，且所述卡扣一与所述限位槽一相配 合，所述卡扣二与所述限位槽二相配合。 进一步的，为了增加杯体与桌面之间的摩擦力，进而增加杯体在使用过程中的安 全性，所述防滑垫的底端均匀设置有若干弹性凸起块。 进一步的，为了增加杯体与桌面之间的摩擦力，进而增加杯体在使用过程中的安 全性，相邻四个所述弹性凸起块之间形成的空间为镂空结构。 进一步的，为了避免不同腔室之间的漱口液发生对流的现象，提高漱口杯在使用 过程中的安全性，所述隔板的底端及远离所述导板的一端分别均设置有密封条。 (三)有益效果 与现有技术相比，本发明提供了便于口腔溃疡患者使用的漱口杯，具备以下有益 效果： (1)、通过设置滴管，从而解决为严重口腔溃疡患者提供便捷无伤的漱口方式，有 利于严重口腔溃疡患者的病情恢复，进而提高该漱口杯在严重口腔溃疡患者使用过程中的 便捷性与安全性； (2)、通过设置开孔和放置槽，从而解决滴管放置的问题，进而在避免滴管放置在 桌面或其他地方被污染的同时避免滴管的丢失，进而提高该漱口杯在使用过程中的安全 性； (3)、通过设置卡接套和卡接杆，从而使得滴管放置在杯柄上的开孔中更加牢固， 进而避免由于杯体的侧倒而引起滴管滑落的可能，进而避免滴管由于滑落而导致损坏的可 4 CN 111543882 A 说　明　书 3/6 页 能，进而提高该漱口杯在使用过程中的安全性； (4)、通过设置防滑垫，从而增加杯体与桌面之间的摩擦力，进而增加杯体在使用 过程中的安全性。 (5)、通过设置定时器，从而使得患者可以根据个人病情的不同提前通过定时器设 定漱口时间间隔，当定时器到达设定的时间间隔时刻时发出报警，从而提醒患者拿起漱口 杯进行漱口，进而达到提醒患者及时漱口的目的。 (6)、通过设置若干隔板、导板和螺旋槽，从而使得两两隔板与杯体内壁之间形成 腔室，进而使得杯体内部形成若干腔室，进而使得杯体可以同时容纳不同种类的漱口液，避 免不同种类的漱口液的相互混合影响药效，进而提高漱口杯在使用过程中的便利性。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获 得其他的附图。 图1是根据本发明实施例的便于口腔溃疡患者使用的漱口杯的结构示意图； 图2是图1中A处的局部放大图； 图3是根据本发明实施例的便于口腔溃疡患者使用的漱口杯的滴管的结构示意 图； 图4是根据本发明实施例的便于口腔溃疡患者使用的漱口杯的卡接套的结构示意 图； 图5是根据本发明实施例的便于口腔溃疡患者使用的漱口杯的卡接杆的结构示意 图； 图6是根据本发明实施例的便于口腔溃疡患者使用的漱口杯的防滑垫的结构示意 图； 图7是根据本发明实施例的便于口腔溃疡患者使用的漱口杯的局部俯视图； 图8是根据本发明实施例的便于口腔溃疡患者使用的漱口杯的螺旋槽的结构示意 图。 图中： 1、杯体；2、杯柄；3、开孔；4、放置槽；5、滴管；501、按压帽；502、连接部；503、玻璃 管；6、卡接套；601、通孔；602、限位槽一；603、限位槽二；7、卡接杆；701、连接座；702、连接 杆；703、转轴；704、锁紧块；705、卡槽；706、限位轴；707、卡扣一；708、卡扣二；709、孔槽； 710、弹簧；8、定时器；9、防滑垫；901、弹性凸起块；10、螺旋槽；11、导板；12、隔板；13、卡扣； 14、固定槽。
